你是否经常为Matplotlib绘图中的**Figure和Axes**概念感到困惑？

在Python数据可视化开发中，特别是Windows环境下的上位机开发，很多开发者在使用Matplotlib时都会遇到这样的问题：代码能跑，图能出来，但总感觉对底层逻辑一知半解。当需要创建复杂的多子图布局或精确控制图形属性时，就显得束手束脚。

本文将从实战角度出发，用通俗易懂的方式帮你彻底理解Matplotlib的Figure和Axes概念，掌握创建图形的不同方式，并学会灵活运用plt.subplots()函数。无论你是数据分析新手还是有一定基础的开发者，这篇文章都能让你的Python可视化技能更上一层楼。

🎨 Figure与Axes：画布与画板的关系

🤔 概念解析：一个形象的比喻

想象你在画画：

• Figure 就像是你的画布（整张纸）
• Axes 就像是画板（纸上的绘图区域）

在一张画布上，你可以放置多个画板，每个画板都可以独立绘制不同的内容。

Python
import matplotlib.pyplot as plt
import numpy as np

# 设置中文字体支持
plt.rcParams['font.sans-serif'] = ['SimHei', 'Microsoft YaHei', 'DejaVu Sans']  # 设置字体
plt.rcParams['axes.unicode_minus'] = False

# 使用标准后端而不是PyCharm的后端
import matplotlib
matplotlib.use('TkAgg')  # 或者 'Qt5Agg'

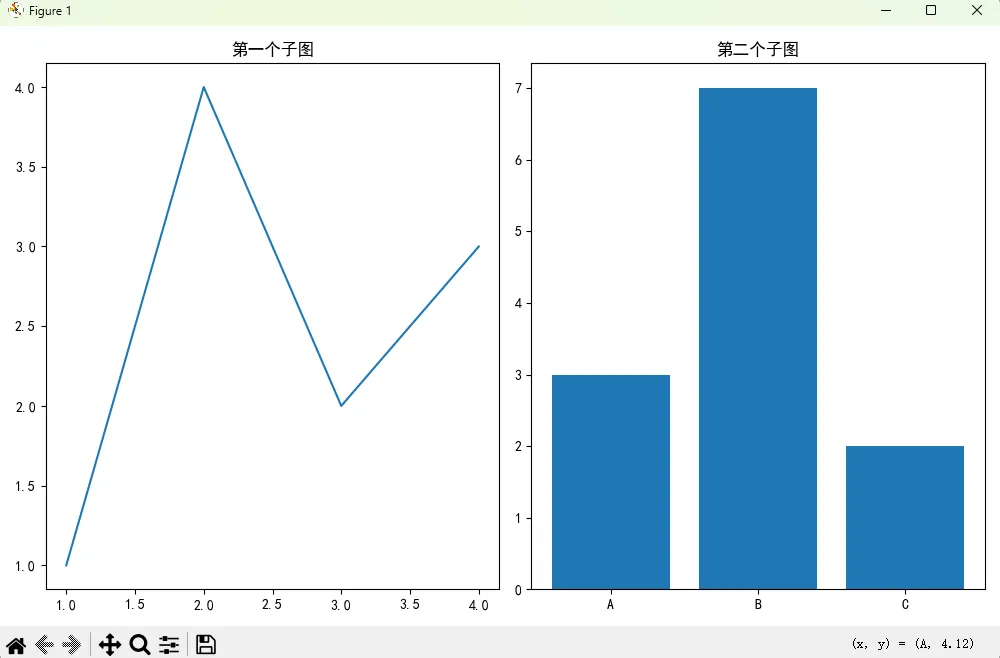

# 创建一个Figure（画布）
fig = plt.figure(figsize=(10, 6))

# 在画布上添加第一个Axes（画板）
ax1 = fig.add_subplot(1, 2, 1)  # 1行2列的第1个位置
ax1.plot([1, 2, 3, 4], [1, 4, 2, 3])
ax1.set_title('第一个子图')

# 在画布上添加第二个Axes（画板）
ax2 = fig.add_subplot(1, 2, 2)  # 1行2列的第2个位置
ax2.bar(['A', 'B', 'C'], [3, 7, 2])
ax2.set_title('第二个子图')

plt.tight_layout()  # 自动调整子图间距
plt.show()

在 PyCharm 中，进入 File → Settings → Tools → Python Scientific → Show plots in tool window，取消勾选这个选项，这样图表会在独立窗口中显示，避免使用 PyCharm 的内置后端

💡 核心区别总结

在Python桌面应用开发中，很多初学者在面对Tkinter GUI编程时常常感到无从下手。特别是当需要创建一个包含文本显示、用户输入和按钮交互的完整界面时，往往不知道如何让Label、Button、Entry这三个基础控件协同工作。

本文将从实战角度出发，通过一个完整的用户登录界面项目，带你掌握这三个核心控件的组合使用技巧。你将学会如何构建美观实用的GUI界面，掌握控件间的数据传递和事件处理，最终能够独立开发具有交互功能的Python桌面应用程序。

🔍 问题分析：为什么要掌握这三个控件？

在任何GUI应用中，Label（标签）、Button（按钮）、**Entry（输入框）**构成了用户界面的黄金三角：

• Label：负责信息展示和界面提示
• Entry：处理用户输入数据
• Button：触发程序逻辑执行

这三个控件的配合使用几乎涵盖了90%的桌面应用交互场景，掌握它们的组合技巧是Python GUI开发的基石。

💡 解决方案：构建完整的交互系统

🎨 设计思路

我们将创建一个用户登录系统，包含以下功能：

• 用户名和密码输入
• 登录状态显示
• 清空和登录按钮
• 输入验证和反馈机制

📊 控件职责分工

在Python GUI开发中，Tkinter作为标准库深受Windows开发者青睐。然而，很多初学者在使用Tkinter时，往往只知道pack()和grid()布局管理器，却忽略了功能强大的place布局管理器。

place布局管理器提供了像素级精确定位的能力，让你可以像使用Photoshop一样自由控制界面元素的位置和大小。这在开发需要精确布局的上位机界面、数据可视化应用或自定义控件时显得尤为重要。

本文将从实战角度深入解析place布局管理器的使用技巧，帮助你掌握这个被低估的布局利器。

🔍 问题分析：为什么需要place布局管理器

传统布局方式的局限性

在实际Windows应用开发中，pack()和grid()布局管理器虽然简单易用，但存在明显局限：

pack()布局的问题：

• 只能沿着一个方向填充（上下或左右）
• 难以实现复杂的层叠效果
• 无法精确控制元素间距

grid()布局的问题：

• 受表格结构限制，难以实现不规则布局
• 跨行跨列操作复杂
• 无法实现浮动效果

place布局的优势

精确定位：支持绝对位置和相对位置定位

灵活布局：不受网格限制，可实现任意布局

层叠控制：支持元素重叠和层级管理

响应式设计：支持相对大小和位置调整

💡 解决方案：place布局核心参数详解

📍 位置控制参数

place布局提供了多种位置控制方式：

Python
# 绝对位置定位（像素为单位）
widget.place(x=100, y=50)

# 相对位置定位（相对于父容器的比例）
widget.place(relx=0.5, rely=0.3)

# 混合定位（相对位置 + 偏移量）
widget.place(relx=0.5, rely=0.5, x=10, y=-20)

参数说明：

• x, y：绝对像素位置
• relx, rely：相对位置（0.0-1.0）
• 可以同时使用，实现更灵活的定位

📏 尺寸控制参数

Python
# 绝对尺寸（像素）
widget.place(width=200, height=100)

# 相对尺寸（相对于父容器）
widget.place(relwidth=0.8, relheight=0.6)

# 组合使用
widget.place(relwidth=0.5, height=100)

在Python GUI开发中，界面布局往往是让初学者头疼的问题。明明代码写得没错，但控件要么挤在一起，要么分布混乱，完全达不到预期效果。特别是当我们需要创建复杂的表格式布局时，传统的pack布局就显得力不从心了。

今天这篇文章，我将带你深入了解Tkinter中最强大、最灵活的布局管理器——Grid布局。从基础概念到高级技巧，从简单示例到复杂应用，让你彻底掌握Grid布局的精髓。无论你是Python初学者，还是想要提升GUI开发技能的程序员，这篇文章都将为你的编程之路添砖加瓦。

🔍 问题分析：为什么需要Grid布局？

Pack布局的局限性

在学习Grid之前，我们先来看看为什么Pack布局在复杂界面中会显得不足：

Python
import tkinter as tk

root = tk.Tk()
root.title("Pack布局的局限性")

# 使用pack布局创建登录界面
tk.Label(root, text="用户名:").pack()
tk.Entry(root).pack()
tk.Label(root, text="密码:").pack()
tk.Entry(root, show="*").pack()
tk.Button(root, text="登录").pack()

root.mainloop()

这样的布局虽然简单，但控件只能垂直或水平排列，无法实现复杂的表格式布局。

Grid布局的优势

Grid布局将容器划分为行和列的网格，每个控件可以精确地放置在指定的网格位置，具有以下优势：

• 🎯 精确定位：可以将控件放置在任意行列位置
• 🔄 灵活扩展：控件可以跨越多行或多列
• ⚖️ 智能调整：支持权重分配和自适应调整
• 🎨 对齐控制：提供丰富的对齐选项

在Python桌面应用开发中，Tkinter作为Python标准库的GUI工具包，是许多开发者的首选。然而，很多初学者在布局管理上经常遇到困惑：为什么控件显示不出来？为什么布局总是不按预期排列？为什么界面看起来这么不专业？

本文将深入解析Tkinter中最基础也是最重要的pack布局管理器，通过详实的代码示例和实战技巧，帮你彻底掌握pack布局的精髓，让你的GUI界面从"能用"升级到"好用"，从"业余"提升到"专业"。

🔍 pack布局管理器基础认知

什么是pack布局管理器？

pack布局管理器是Tkinter中三大布局管理器之一（另外两个是grid和place），它采用块状布局的方式，将控件按照指定方向依次排列，就像搭积木一样。

pack的核心思想是：

• 方向性排列：控件沿着指定方向（上下左右）依次放置
• 空间填充：可以让控件填充剩余空间
• 简单高效：代码量少，适合简单布局

🚀 pack基础语法深度解析

核心参数详解

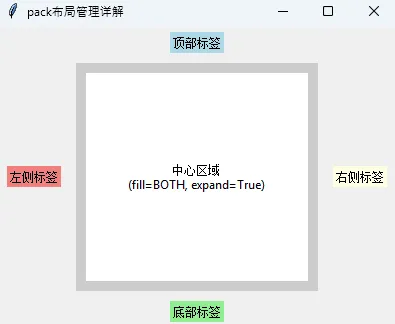

Python
import tkinter as tk

root = tk.Tk()
root.title("pack布局管理详解")
root.geometry("400x300")

# 创建实际的widget并使用pack布局
# 示例1：基本使用
label1 = tk.Label(root, text="顶部标签", bg="lightblue")
label1.pack(side=tk.TOP, pady=5)

label2 = tk.Label(root, text="底部标签", bg="lightgreen")
label2.pack(side=tk.BOTTOM, pady=5)

label3 = tk.Label(root, text="左侧标签", bg="lightcoral")
label3.pack(side=tk.LEFT, padx=10)

label4 = tk.Label(root, text="右侧标签", bg="lightyellow")
label4.pack(side=tk.RIGHT, padx=10)

# 示例2：fill和expand的使用
frame = tk.Frame(root, bg="gray80")
frame.pack(fill=tk.BOTH, expand=True, padx=5, pady=5)

center_label = tk.Label(frame, text="中心区域\n(fill=BOTH, expand=True)",
                       bg="white", justify=tk.CENTER)
center_label.pack(fill=tk.BOTH, expand=True, padx=10, pady=10)

root.mainloop()
