🗺️ 从一个"不可能完成的需求"说起

领导扔过来一个需求——"在桌面程序里显示一张地图，然后把设备的实时位置标上去。"

就这一句话。没有预算买商业GIS组件，没时间集成WebView嵌浏览器地图，只有Python和Tkinter。

我当时的第一反应是：这玩意儿能做？Canvas不就是个画板吗？

后来做完了才发现，Canvas这个"画板"，远比大多数人以为的能干得多。地图底图加载、自定义标记绘制、点击交互、坐标换算——全部可以搞定，而且代码量比你想象的少。这篇文章就把这套东西从头到尾拆给你看。

---

🔍 先想清楚：我们要解决什么问题

在写第一行代码之前，把需求拆解一下，这步很关键。

"地图底图+自定义标记"，听起来是一件事，实际上是四件事叠在一起：

底图从哪来？ 要么是本地的静态图片（PNG/JPG），要么是从瓦片地图服务（比如OpenStreetMap）动态拼接。两种来源，处理方式差异很大。

坐标怎么换算？ 地图上的经纬度，跟Canvas上的像素坐标，是两套体系。你得有一套换算机制，才能把"北纬39.9度"精准落到Canvas的某个像素点上。

标记怎么画？ Canvas的create_oval、create_polygon、create_text都可以用，但怎么组合才好看、怎么管理才不乱，这是个设计问题。

交互怎么做？ 用户点击标记要弹信息，地图要能拖拽平移——这些都需要事件绑定和状态管理。

把这四个问题搞清楚，整个系统的架构就自然浮现了。

---

🏗️ 基础架构：Canvas + PIL，黄金搭档

Tkinter原生的PhotoImage只支持GIF和PGM格式，处理地图这种场景完全不够用。PIL（Pillow）是必须引入的，它负责图片的加载、缩放、格式转换，然后再交给Canvas渲染。

先把环境装好：

bash
pip install Pillow requests

requests是后面拉取网络瓦片地图要用的，先装上。

---

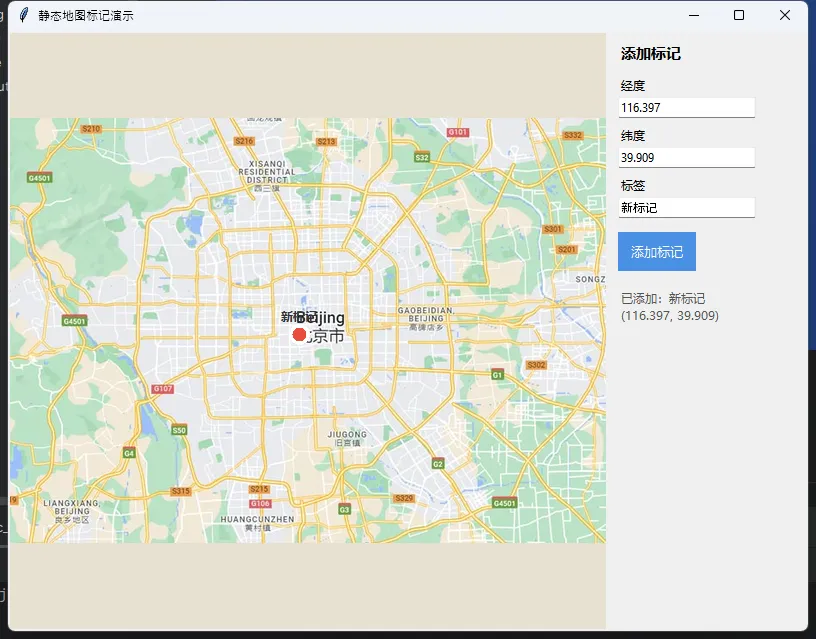

📐 方案一：本地静态地图底图

最简单的场景——你手里有一张区域地图的图片，知道这张图对应的地理范围（左上角和右下角的经纬度），然后要在上面标点。

这是工厂车间平面图、园区地图、楼层图这类场景的标准做法。

python
import tkinter as tk
from tkinter import ttk
from PIL import Image, ImageTk


class StaticMapViewer(tk.Tk):
    """
    静态底图查看器。
    核心思路：用两对经纬度锚定图片的左上角和右下角，
    建立像素坐标与地理坐标的线性映射关系。
    """

    def __init__(self, map_path: str, bbox: tuple):
        """
        :param map_path: 地图图片路径
        :param bbox: (min_lon, min_lat, max_lon, max_lat) 地图覆盖的经纬度范围
        """
        super().__init__()
        self.title("静态地图标记演示")
        self.geometry("800x600")

        # 地理范围
        self.min_lon, self.min_lat, self.max_lon, self.max_lat = bbox

        # 标记数据列表，每项格式：{"lon": float, "lat": float, "label": str, "color": str}
        self.markers = []
        # Canvas上标记图形的id，用于后续交互
        self.marker_ids = {}

        # 加载底图
        self.original_image = Image.open(map_path)
        self.map_width, self.map_height = self.original_image.size

        self._build_ui()
        self._render_map()

    def _build_ui(self):
        """构建界面：Canvas + 侧边控制面板"""
        main_frame = tk.Frame(self)
        main_frame.pack(fill="both", expand=True)

        # 左侧Canvas区域
        self.canvas = tk.Canvas(
            main_frame, bg="#e8e0d0", cursor="crosshair"
        )
        self.canvas.pack(side="left", fill="both", expand=True)

        # 右侧控制面板
        panel = tk.Frame(main_frame, width=200, bg="#f0f0f0", padx=10, pady=10)
        panel.pack(side="right", fill="y")
        panel.pack_propagate(False)

        tk.Label(panel, text="添加标记", font=("微软雅黑", 11, "bold"),
                 bg="#f0f0f0").pack(anchor="w", pady=(0, 8))

        for field, default in [("经度", "116.397"), ("纬度", "39.909"), ("标签", "新标记")]:
            tk.Label(panel, text=field, bg="#f0f0f0",
                     font=("微软雅黑", 9)).pack(anchor="w")
            var = tk.StringVar(value=default)
            setattr(self, f"_{field}_var", var)
            ttk.Entry(panel, textvariable=var, width=22).pack(anchor="w", pady=(0, 6))

        tk.Button(
            panel, text="添加标记",
            bg="#4a90e2", fg="white", relief="flat",
            font=("微软雅黑", 10), padx=8, pady=4,
            command=self._add_marker_from_panel
        ).pack(anchor="w", pady=8)

        # 信息显示区
        self.info_var = tk.StringVar(value="点击标记查看信息")
        tk.Label(panel, textvariable=self.info_var, bg="#f0f0f0",
                 font=("微软雅黑", 9), wraplength=180,
                 justify="left", fg="#555").pack(anchor="w", pady=8)

        # 绑定Canvas点击事件
        self.canvas.bind("<Button-1>", self._on_canvas_click)
        # 绑定窗口缩放事件，底图跟着重绘
        self.canvas.bind("<Configure>", self._on_resize)

    def _render_map(self):
        """将底图缩放到当前Canvas尺寸并渲染"""
        self.canvas.update_idletasks()
        cw = self.canvas.winfo_width()
        ch = self.canvas.winfo_height()

        if cw < 10 or ch < 10:
            return

        # 保持宽高比缩放
        img = self.original_image.copy()
        img.thumbnail((cw, ch), Image.LANCZOS)

        # 记录实际渲染尺寸（用于坐标换算）
        self.render_w, self.render_h = img.size
        # 底图在Canvas中的偏移（居中显示）
        self.offset_x = (cw - self.render_w) // 2
        self.offset_y = (ch - self.render_h) // 2

        self.tk_image = ImageTk.PhotoImage(img)
        self.canvas.delete("all")
        self.canvas.create_image(
            self.offset_x, self.offset_y,
            anchor="nw", image=self.tk_image, tags="basemap"
        )

        # 重新绘制所有标记
        for m in self.markers:
            self._draw_marker(m)

    def _geo_to_pixel(self, lon: float, lat: float) -> tuple[int, int]:
        """
        经纬度 → Canvas像素坐标（线性映射）。
        注意：纬度轴是反的，纬度越大，像素y越小（越靠上）。
        """
        px = self.offset_x + (lon - self.min_lon) / (self.max_lon - self.min_lon) * self.render_w
        py = self.offset_y + (self.max_lat - lat) / (self.max_lat - self.min_lat) * self.render_h
        return int(px), int(py)

    def _pixel_to_geo(self, px: int, py: int) -> tuple[float, float]:
        """Canvas像素坐标 → 经纬度（反向换算）"""
        lon = self.min_lon + (px - self.offset_x) / self.render_w * (self.max_lon - self.min_lon)
        lat = self.max_lat - (py - self.offset_y) / self.render_h * (self.max_lat - self.min_lat)
        return round(lon, 6), round(lat, 6)

    def _draw_marker(self, marker: dict):
        """在Canvas上绘制单个标记（圆点 + 文字标签）"""
        x, y = self._geo_to_pixel(marker["lon"], marker["lat"])
        color = marker.get("color", "#e74c3c")
        label = marker.get("label", "")
        tag = f"marker_{id(marker)}"

        r = 8  # 标记圆半径
        # 外圈（白色描边，增强可见度）
        self.canvas.create_oval(
            x - r - 2, y - r - 2, x + r + 2, y + r + 2,
            fill="white", outline="", tags=tag
        )
        # 内圈（主色）
        oval_id = self.canvas.create_oval(
            x - r, y - r, x + r, y + r,
            fill=color, outline="white", width=2, tags=tag
        )
        # 文字标签
        self.canvas.create_text(
            x, y - r - 10,
            text=label, font=("微软雅黑", 9, "bold"),
            fill="#333333", tags=tag
        )

        # 记录oval_id与marker数据的映射，用于点击识别
        self.marker_ids[oval_id] = marker
        # 绑定点击事件到这个标记的所有图形
        self.canvas.tag_bind(tag, "<Button-1>",
                              lambda e, m=marker: self._show_marker_info(m))

    def _add_marker_from_panel(self):
        """从控制面板读取数据，添加新标记"""
        try:
            lon = float(self._经度_var.get())
            lat = float(self._纬度_var.get())
            label = self._标签_var.get().strip() or "未命名"
        except ValueError:
            self.info_var.set("经纬度格式有误，请输入数字")
            return

        colors = ["#e74c3c", "#3498db", "#2ecc71", "#f39c12", "#9b59b6"]
        color = colors[len(self.markers) % len(colors)]

        marker = {"lon": lon, "lat": lat, "label": label, "color": color}
        self.markers.append(marker)
        self._draw_marker(marker)
        self.info_var.set(f"已添加：{label}\n({lon}, {lat})")

    def _on_canvas_click(self, event):
        """点击Canvas空白区域时，显示该位置的经纬度"""
        # 检查是否点中了标记（标记自己会消费事件）
        items = self.canvas.find_overlapping(
            event.x - 5, event.y - 5, event.x + 5, event.y + 5
        )
        if not any(self.canvas.gettags(i) for i in items if "marker_" in str(self.canvas.gettags(i))):
            lon, lat = self._pixel_to_geo(event.x, event.y)
            self.info_var.set(f"点击位置：\n经度 {lon}\n纬度 {lat}")

    def _show_marker_info(self, marker: dict):
        """显示被点击标记的详细信息"""
        self.info_var.set(
            f"标记：{marker['label']}\n"
            f"经度：{marker['lon']}\n"
            f"纬度：{marker['lat']}"
        )

    def _on_resize(self, event):
        """窗口尺寸变化时重新渲染"""
        self._render_map()


if __name__ == "__main__":
    # 使用示例：加载一张北京区域的地图图片
    # bbox参数对应图片覆盖的经纬度范围
    app = StaticMapViewer(
        map_path="beijing_map.png",
        bbox=(116.30, 39.85, 116.50, 39.97)
    )
    app.mainloop()

这段代码有几个地方值得注意。_geo_to_pixel里纬度的计算用的是max_lat - lat而不是lat - min_lat——因为Canvas的y轴向下增大，而纬度向上增大，两者方向相反，这个地方漏掉了就会发现所有标记都上下翻转，我第一次就翻车在这里。

另外，_on_resize绑定的是Canvas的<Configure>事件，每次窗口缩放都会触发完整的重绘。这个方案简单粗暴，但在标记数量不多（几十个以内）的场景下，性能完全够用。

---

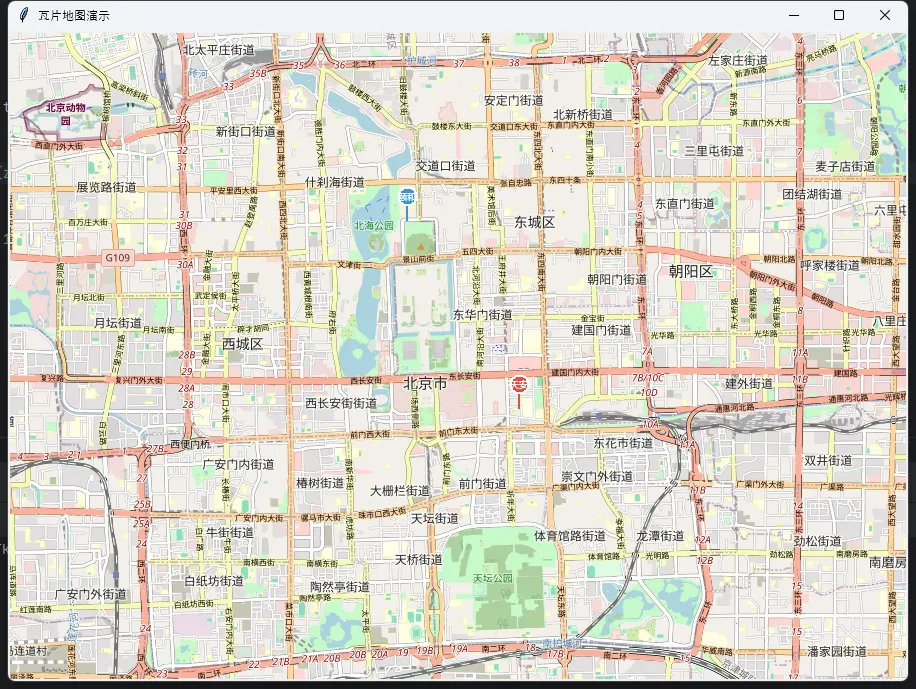

🌐 方案二：网络瓦片地图动态拼接

静态图片的局限很明显——你得提前准备好地图，而且地理范围固定死了。更通用的做法是接入OSM（OpenStreetMap）这类开放瓦片服务，动态拉取地图瓦片，在Canvas上拼成完整地图。

瓦片地图的核心概念是Slippy Map坐标系：在给定缩放级别（zoom）下，整个世界地图被分成 $2^{zoom} \times 2^{zoom}$ 个256×256像素的瓦片，每个瓦片有唯一的(z, x, y)编号。

经纬度转瓦片坐标的公式：

其中 $\phi$ 是纬度的弧度值。看起来吓人，用代码写出来其实就几行：

python
import math


def deg2tile(lat: float, lon: float, zoom: int) -> tuple[int, int]:
    """经纬度 + 缩放级别 → 瓦片(x, y)编号"""
    lat_r = math.radians(lat)
    n = 2 ** zoom
    x = int((lon + 180.0) / 360.0 * n)
    y = int((1.0 - math.asinh(math.tan(lat_r)) / math.pi) / 2.0 * n)
    return x, y


def tile2deg(x: int, y: int, zoom: int) -> tuple[float, float]:
    """瓦片(x, y)编号 + 缩放级别 → 左上角经纬度"""
    n = 2 ** zoom
    lon = x / n * 360.0 - 180.0
    lat_r = math.atan(math.sinh(math.pi * (1 - 2 * y / n)))
    lat = math.degrees(lat_r)
    return lat, lon


def tile_pixel_offset(lat: float, lon: float, zoom: int) -> tuple[int, int]:
    """
    计算经纬度在所在瓦片内的像素偏移（0~255）。
    用于精确定位标记在拼接地图上的位置。
    """
    n = 2 ** zoom
    x_frac = (lon + 180.0) / 360.0 * n
    lat_r = math.radians(lat)
    y_frac = (1.0 - math.asinh(math.tan(lat_r)) / math.pi) / 2.0 * n
    px = int((x_frac - int(x_frac)) * 256)
    py = int((y_frac - int(y_frac)) * 256)
    return px, py

有了坐标换算，再加上瓦片下载和Canvas拼接，就能组成一个完整的动态地图组件：

python
import tkinter as tk
from PIL import Image, ImageTk
import requests
import threading
import io
import math
import time
from queue import Queue
from tile_utils import deg2tile, tile2deg, tile_pixel_offset

TILE_SIZE = 256
OSM_URL = "https://tile.openstreetmap.org/{z}/{x}/{y}.png"

HEADERS = {
    "User-Agent": "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36"
}

MAX_CONCURRENT_REQUESTS = 3  # 限制并发数
REQUEST_QUEUE = Queue()
ACTIVE_REQUESTS = 0


class TileMapCanvas(tk.Canvas):
    """
    瓦片地图Canvas组件。
    支持：拖拽平移、缩放级别调整、自定义标记。
    """
    def __init__(self, master, center_lat=39.909, center_lon=116.397, zoom=13, **kwargs):
        super().__init__(master, bg="#d4d0c8", **kwargs)

        self.center_lat = center_lat
        self.center_lon = center_lon
        self.zoom = zoom

        self._tile_cache: dict = {}
        self._loading_tiles: set = set()  # ✅ 防止重复加载
        self.markers: list[dict] = []
        self._drag_start = None
        self._redraw_scheduled = False

        # ✅ 启动后台工作线程
        self._start_tile_worker()

        self.after(100, self._init_bindings)

    def _start_tile_worker(self):
        """启动后台线程处理瓦片下载队列"""

        def worker():
            while True:
                try:
                    key, z, x, y = REQUEST_QUEUE.get(timeout=1)
                    self._fetch_tile_safe(z, x, y, key)
                    REQUEST_QUEUE.task_done()
                except:
                    pass

        t = threading.Thread(target=worker, daemon=True)
        t.start()

    def _fetch_tile_safe(self, z: int, x: int, y: int, key: tuple):
        """带重试机制的瓦片下载"""
        max_retries = 3
        retry_delay = 1  # 秒

        for attempt in range(max_retries):
            try:
                # ✅ 增加请求参数
                url = OSM_URL.format(z=z, x=x, y=y)
                resp = requests.get(
                    url,
                    headers=HEADERS,
                    timeout=10,  # ✅ 增加超时时间
                    verify=True,  # SSL 验证
                    allow_redirects=True
                )

                if resp.status_code == 200:
                    img = Image.open(io.BytesIO(resp.content)).convert("RGBA")
                    self.after(0, self._on_tile_loaded, key, img)
                    return  # ✅ 成功则返回

                elif resp.status_code == 429:  # Too Many Requests
                    print(f"⏳ 触发速率限制，等待 {retry_delay * (attempt + 1)} 秒...")
                    time.sleep(retry_delay * (attempt + 1))
                    continue

                else:
                    print(f"❌ HTTP {resp.status_code} for {key}")
                    return

            except requests.exceptions.Timeout:
                print(f"⏱️ 超时 {key}，重试 {attempt + 1}/{max_retries}")
                time.sleep(retry_delay * (attempt + 1))

            except requests.exceptions.ConnectionError as e:
                print(f"🔌 连接错误 {key}，重试 {attempt + 1}/{max_retries}")
                time.sleep(retry_delay * (attempt + 1))

            except Exception as e:
                print(f"❌ 未知错误 {key}: {type(e).__name__}")
                return

        print(f"❌ 放弃加载 {key}（已重试 {max_retries} 次）")

    def _init_bindings(self):
        """延迟绑定事件，避免初始化时尺寸为0"""
        self.bind("<Configure>", self._on_configure)
        self.bind("<ButtonPress-1>", self._on_drag_start)
        self.bind("<B1-Motion>", self._on_drag_move)
        self.bind("<ButtonRelease-1>", self._on_drag_end)
        self.bind("<MouseWheel>", self._on_scroll)
        self._redraw()

    def _on_configure(self, event):
        """窗口尺寸变化时重绘（防止频繁触发）"""
        if not self._redraw_scheduled:
            self._redraw_scheduled = True
            self.after(50, self._schedule_redraw)

    def _schedule_redraw(self):
        """延迟重绘，合并多次 Configure 事件"""
        self._redraw_scheduled = False
        self._redraw()

    # ── 坐标换算 ──────────────────────────────────────────────
    def _center_to_pixel_offset(self) -> tuple:
        """计算中心经纬度在中心瓦片内的像素偏移"""
        cx, cy = deg2tile(self.center_lat, self.center_lon, self.zoom)
        px, py = tile_pixel_offset(self.center_lat, self.center_lon, self.zoom)
        return cx, cy, px, py

    def _geo_to_canvas(self, lat: float, lon: float) -> tuple[int, int]:
        """将经纬度转换为Canvas像素坐标"""
        self.update_idletasks()
        cw, ch = self.winfo_width(), self.winfo_height()

        if cw < 10 or ch < 10:
            return 0, 0

        cx, cy, cpx, cpy = self._center_to_pixel_offset()
        tx, ty = deg2tile(lat, lon, self.zoom)
        tpx, tpy = tile_pixel_offset(lat, lon, self.zoom)

        dx = (tx - cx) * TILE_SIZE + (tpx - cpx)
        dy = (ty - cy) * TILE_SIZE + (tpy - cpy)

        return int(cw // 2 + dx), int(ch // 2 + dy)

    # ── 瓦片加载 ──────────────────────────────────────────────
    def _load_tile(self, z: int, x: int, y: int):
        """将瓦片放入下载队列"""
        key = (z, x, y)

        # ✅ 防止重复加载
        if key in self._tile_cache or key in self._loading_tiles:
            return

        self._loading_tiles.add(key)
        REQUEST_QUEUE.put((key, z, x, y))

    def _on_tile_loaded(self, key: tuple, img: Image.Image):
        """瓦片下载完成回调"""
        if key not in self._tile_cache:
            self._tile_cache[key] = ImageTk.PhotoImage(img)
            self._loading_tiles.discard(key)
            self._redraw()

    # ── 渲染 ──────────────────────────────────────────────────
    def _redraw(self):
        """完整重绘：底图瓦片 + 标记"""
        self.delete("all")
        self.update_idletasks()
        cw, ch = self.winfo_width(), self.winfo_height()

        if cw < 10 or ch < 10:
            return

        try:
            cx, cy, cpx, cpy = self._center_to_pixel_offset()
        except Exception:
            return

        tiles_x = cw // TILE_SIZE + 2
        tiles_y = ch // TILE_SIZE + 2
        start_tx = cx - tiles_x // 2
        start_ty = cy - tiles_y // 2

        for dx in range(tiles_x + 1):
            for dy in range(tiles_y + 1):
                tx = start_tx + dx
                ty = start_ty + dy
                key = (self.zoom, tx, ty)

                screen_x = cw // 2 - cpx + (tx - cx) * TILE_SIZE
                screen_y = ch // 2 - cpy + (ty - cy) * TILE_SIZE

                if key in self._tile_cache:
                    self.create_image(screen_x, screen_y, anchor="nw",
                                      image=self._tile_cache[key], tags="tile")
                else:
                    self.create_rectangle(screen_x, screen_y,
                                          screen_x + TILE_SIZE, screen_y + TILE_SIZE,
                                          fill="#cccccc", outline="#bbbbbb", tags="tile")
                    self._load_tile(self.zoom, tx, ty)

        for m in self.markers:
            sx, sy = self._geo_to_canvas(m["lat"], m["lon"])
            self._draw_marker_at(sx, sy, m)

    def _draw_marker_at(self, x: int, y: int, marker: dict):
        """在指定Canvas坐标绘制标记"""
        color = marker.get("color", "#e74c3c")
        label = marker.get("label", "")
        tag = f"mk_{id(marker)}"

        self.create_line(x, y, x, y + 16, fill=color, width=2, tags=tag)
        self.create_oval(x - 9, y - 18, x + 9, y, fill=color,
                         outline="white", width=2, tags=tag)
        self.create_text(x, y - 9, text=label[:2],
                         font=("微软雅黑", 7, "bold"),
                         fill="white", tags=tag)

        self.tag_bind(tag, "<Enter>",
                      lambda e, m=marker: self._show_tooltip(e, m))
        self.tag_bind(tag, "<Leave>", self._hide_tooltip)

    def _show_tooltip(self, event, marker: dict):
        self.delete("tooltip")
        x, y = event.x + 12, event.y - 8
        text = f"{marker['label']}\n({marker['lat']:.4f}, {marker['lon']:.4f})"
        self.create_rectangle(x - 2, y - 14, x + len(text) * 6, y + 4,
                              fill="#ffffcc", outline="#999", tags="tooltip")
        self.create_text(x, y - 5, text=text, anchor="w",
                         font=("微软雅黑", 8), tags="tooltip")

    def _hide_tooltip(self, event):
        self.delete("tooltip")

    # ── 交互事件 ──────────────────────────────────────────────
    def _on_drag_start(self, event):
        self._drag_start = (event.x, event.y)

    def _on_drag_move(self, event):
        if not self._drag_start:
            return
        dx = event.x - self._drag_start[0]
        dy = event.y - self._drag_start[1]
        self._drag_start = (event.x, event.y)

        n = 2 ** self.zoom
        lon_per_px = 360.0 / (n * TILE_SIZE)
        lat_r = math.radians(self.center_lat)
        lat_per_px = 360.0 / (n * TILE_SIZE * math.cos(lat_r))

        self.center_lon -= dx * lon_per_px
        self.center_lat += dy * lat_per_px
        self._redraw()

    def _on_drag_end(self, event):
        self._drag_start = None

    def _on_scroll(self, event):
        """滚轮缩放"""
        old_zoom = self.zoom
        if event.delta > 0 and self.zoom < 18:
            self.zoom += 1
        elif event.delta < 0 and self.zoom > 3:
            self.zoom -= 1

        if self.zoom != old_zoom:
            self._redraw()

    def add_marker(self, lat: float, lon: float, label: str, color: str = "#e74c3c"):
        """添加标记"""
        self.markers.append({"lat": lat, "lon": lon, "label": label, "color": color})
        self._redraw()


if __name__ == "__main__":
    root = tk.Tk()
    root.title("瓦片地图演示")
    root.geometry("900x650")

    map_canvas = TileMapCanvas(root, center_lat=39.909, center_lon=116.397, zoom=13)
    map_canvas.pack(fill="both", expand=True)

    map_canvas.add_marker(39.9042, 116.4074, "天安门", "#e74c3c")
    map_canvas.add_marker(39.9289, 116.3883, "颐和园", "#3498db")
    map_canvas.add_marker(39.9998, 116.3272, "圆明园", "#2ecc71")

    root.mainloop()

这里有个必须注意的坑：Pillow的ImageTk.PhotoImage对象必须在主线程创建，不能在子线程里直接操作Tk组件。所以瓦片下载在子线程完成后，要用self.after(0, callback)把图片创建和重绘调度回主线程——这个细节漏掉了，轻则图片不显示，重则程序直接崩溃。

---

⚡ 性能优化：标记多了怎么办

标记数量上百之后，每次_redraw()都全量重绘，性能会明显下降。这里有两个实用的优化手段。

第一，分层绘制。 底图瓦片和标记分开管理——瓦片层用tag="tile"，标记层用tag="marker"。平移地图时，只删除并重绘tile层；只有标记数据变化时，才重绘marker层。这样能把大多数情况下的重绘开销降低一半以上。

第二，视口裁剪。 不在当前视口范围内的标记，根本不需要绘制。在_redraw里加一个简单的边界检查：

python
def _is_in_viewport(self, x: int, y: int, margin: int = 20) -> bool:
    """判断Canvas坐标是否在当前视口内（含边距）"""
    cw, ch = self.winfo_width(), self.winfo_height()
    return -margin <= x <= cw + margin and -margin <= y <= ch + margin

在_draw_marker_at调用前先过一遍这个检查，视口外的标记直接跳过。当地图上有几百个标记但当前缩放级别只显示其中二三十个时，这个优化效果非常显著。

---

🧩 完整集成：把所有东西串起来

把瓦片地图、样式工厂、性能优化整合进一个完整的演示程序：

python
# main.py —— 完整集成演示
import tkinter as tk
from tkinter import ttk
import math
from tile_map import TileMapCanvas
from marker_styles import get_marker_style


class MapApplication(tk.Tk):
    def __init__(self):
        super().__init__()
        self.title("设备位置监控 - Tkinter地图演示")
        self.geometry("1000x700")
        self._build_ui()
        self._load_demo_data()

    def _build_ui(self):
        # 顶部工具栏
        toolbar = tk.Frame(self, bg="#2c3e50", height=44)
        toolbar.pack(fill="x")
        toolbar.pack_propagate(False)

        tk.Label(toolbar, text="设备位置监控",
                 font=("微软雅黑", 13, "bold"),
                 bg="#2c3e50", fg="white").pack(side="left", padx=16, pady=10)

        # 缩放级别显示
        self.zoom_var = tk.StringVar(value="缩放: 13")
        tk.Label(toolbar, textvariable=self.zoom_var,
                 font=("微软雅黑", 10), bg="#2c3e50",
                 fg="#bdc3c7").pack(side="right", padx=16)

        # 主体区域
        body = tk.Frame(self)
        body.pack(fill="both", expand=True)

        # 地图Canvas
        self.map_canvas = TileMapCanvas(
            body, center_lat=39.909, center_lon=116.397, zoom=13
        )
        self.map_canvas.pack(side="left", fill="both", expand=True)

        # 右侧设备列表面板
        panel = tk.Frame(body, width=220, bg="#ecf0f1")
        panel.pack(side="right", fill="y")
        panel.pack_propagate(False)

        tk.Label(panel, text="设备列表",
                 font=("微软雅黑", 11, "bold"),
                 bg="#ecf0f1", fg="#2c3e50").pack(pady=(12, 6))

        ttk.Separator(panel, orient="horizontal").pack(fill="x", padx=10)

        # 设备列表框
        self.device_list = tk.Listbox(
            panel, font=("微软雅黑", 9),
            selectbackground="#3498db",
            activestyle="none", bd=0,
            highlightthickness=0
        )
        self.device_list.pack(fill="both", expand=True, padx=8, pady=8)
        self.device_list.bind("<<ListboxSelect>>", self._on_device_select)

        # 绑定缩放事件更新显示
        self.map_canvas.bind("<MouseWheel>",
                              lambda e: self.after(50, self._update_zoom_label))

    def _load_demo_data(self):
        """加载演示用的设备数据"""
        devices = [
            {"id": "DEV-001", "name": "天安门广场站",
             "lat": 39.9042, "lon": 116.4074, "status": "online"},
            {"id": "DEV-002", "name": "颐和园站",
             "lat": 39.9289, "lon": 116.3883, "status": "active"},
            {"id": "DEV-003", "name": "中关村站",
             "lat": 39.9828, "lon": 116.3160, "status": "warning"},
            {"id": "DEV-004", "name": "望京站",
             "lat": 40.0012, "lon": 116.4847, "status": "offline"},
            {"id": "DEV-005", "name": "通州站",
             "lat": 39.9023, "lon": 116.6571, "status": "online"},
        ]

        for dev in devices:
            style = get_marker_style(dev["status"])
            self.map_canvas.add_marker(
                lat=dev["lat"], lon=dev["lon"],
                label=dev["name"][:4],
                color=style.color if hasattr(style, "color") else "#e74c3c"
            )
            status_text = {"online": "在线", "active": "活跃",
                           "warning": "告警", "offline": "离线"}
            self.device_list.insert(
                "end",
                f"{'●' if dev['status'] != 'offline' else '○'}  "
                f"{dev['name']}  [{status_text[dev['status']]}]"
            )

    def _on_device_select(self, event):
        """点击设备列表，地图中心跳转到对应设备位置"""
        sel = self.device_list.curselection()
        if not sel:
            return
        # 实际项目里这里从数据源取坐标，演示用硬编码
        coords = [
            (39.9042, 116.4074), (39.9289, 116.3883),
            (39.9828, 116.3160), (40.0012, 116.4847),
            (39.9023, 116.6571),
        ]
        idx = sel[0]
        if idx < len(coords):
            self.map_canvas.center_lat, self.map_canvas.center_lon = coords[idx]
            self.map_canvas._redraw()

    def _update_zoom_label(self):
        self.zoom_var.set(f"缩放: {self.map_canvas.zoom}")


if __name__ == "__main__":
    app = MapApplication()
    app.mainloop()

---

💡 几个绕不开的实战细节

关于OSM使用条款。OpenStreetMap的瓦片服务是开放的，但有使用规范——User-Agent必须填写你的应用名称，不能用于高并发商业场景。个人项目和内部工具完全没问题，但如果是面向公众的产品，建议自建瓦片服务或接入付费地图API。

关于瓦片缓存策略。上面的代码用的是内存缓存，程序重启后缓存清空，每次都要重新下载。实际项目里，建议把瓦片保存到本地文件（以z_x_y.png命名），下次启动先查本地，没有再走网络——这能大幅减少启动时的加载等待感。

关于高DPI屏幕。Windows的高分辨率屏幕（125%、150%缩放）下，Canvas的像素坐标和物理像素之间存在偏差，标记位置会有轻微错位。解决方案是在初始化时读取self.winfo_fpixels('1i')（每英寸像素数）来计算缩放比例，然后在所有坐标换算里乘以这个系数。这个坑在开发机上不容易复现，但交付给用户后常常冒出来。

---

📦 方案总结

两套方案各有适用场景：静态底图适合范围固定、离线部署的工业或园区场景，实现简单，坐标换算直观；瓦片地图适合范围动态、需要平移缩放的通用地理信息场景，功能更完整，但需要处理网络请求和异步逻辑。

核心的设计思路其实是一脉相承的：坐标换算独立封装、标记样式工厂化管理、交互事件与渲染逻辑分离。把这三件事做好，Canvas就不只是个"画板"了——它完全可以撑起一个轻量级的地图可视化系统。

欢迎在评论区聊聊你在实际项目里遇到的地图相关需求，或者分享你用Canvas做过的有意思的东西。

---

相关技术标签：#Python #Tkinter #Canvas #地图可视化 #桌面开发
