🏭 你是不是也遇到过这种情况？
车间里一台老式PLC，厂家早倒闭了，驱动没了，文档没了，就剩一根RS-232线插在那儿。老板拍桌子："数据必须采！"——你坐在电脑前，盯着那根线发呆。
工业现场就是这么残酷。不像互联网项目，你可以用RESTful API优雅地调数据；这里的设备说话用的是串口，波特率9600，8位数据位，1位停止位，没有握手。你要么懂，要么认输。
我在一个水处理自动化项目里第一次碰这个问题，当时用C#写了一堆COM口操作代码，跑起来倒是跑起来了，但维护起来——说实话，那代码我自己三个月后都看不懂。后来改用Python + Tkinter，加上pyserial，整个界面从零到能用，两天搞定。
这篇文章就带你从头走一遍：搭界面、连串口、收发数据、实时显示，每一步都有完整代码，每一个坑都给你标出来。
🔧 先把工具备齐
环境要求
- Windows 10/11（工业现场99%都是Windows，咱们就别讲什么跨平台了）
- Python 3.8+
- Tkinter（Python自带，不用装）
- pyserial（需要手动安装）
bashpip install pyserial
装完验证一下：
pythonimport serial
print(serial.__version__)
能打出版本号就行。没有报错就继续。
🖥️ 没有真实设备怎么办？
这是新手最头疼的问题。手边没有串口设备，代码根本没法测。
解决方案是用虚拟串口对。推荐 com0com，免费，在Windows下创建一对虚拟COM口（比如COM3和COM4），一端发数据另一端就能收到，完美模拟真实硬件。
装好之后，COM3发的数据COM4能收，反过来也一样。我们的测试就用这对虚拟口。
🧠 串口通信，到底在"通"什么？
很多人一上来就抄代码，结果数据乱码、程序卡死，根本不知道为什么。这里必须讲清楚几个基本概念——不难，但不懂就会踩坑。
**波特率（Baud Rate）**就是每秒传输的符号数。9600是工业设备最常见的默认值，意思是每秒传9600个bit。你和设备两端必须设置一模一样，差一个数字，收到的就是乱码。
数据帧格式通常写成8N1：8个数据位，无校验位（None），1个停止位。这是默认格式，大多数设备都用这个，除非文档里特别说明。
阻塞 vs 非阻塞——这是最容易让Tkinter程序卡死的元凶。serial.read()默认是阻塞的，等不到数据就一直等。把这个调用放在Tkinter主线程里，界面立刻冻结，鼠标点什么都没反应。
解决方案只有一个：把串口读写放进独立线程。 这不是建议，这是必须。
🚀 方案一：最简单的串口收发（命令行版热身）
在写Tkinter界面之前，先用最简单的方式把串口通信跑通。这一步别跳过——很多人界面没写好，其实是串口本身就没通。
python# 最简单的串口发送与接收
import serial
import time
def test_serial():
# 打开COM1，波特率9600，超时1秒
ser = serial.Serial(
port='COM1',
baudrate=9600,
bytesize=serial.EIGHTBITS,
parity=serial.PARITY_NONE,
stopbits=serial.STOPBITS_ONE,
timeout=1 # 关键！设置超时，避免永久阻塞
)
if ser.isOpen():
print(f"串口已打开：{ser.name}")
# 发送一条测试指令（模拟Modbus读寄存器命令）
command = bytes([0x01, 0x03, 0x00, 0x00, 0x00, 0x01, 0x84, 0x0A])
ser.write(command)
print(f"已发送：{command.hex(' ').upper()}")
time.sleep(0.1) # 等设备响应
# 读取返回数据
if ser.in_waiting > 0:
response = ser.read(ser.in_waiting)
print(f"收到响应：{response.hex(' ').upper()}")
else:
print("无响应（超时）")
ser.close()
print("串口已关闭")
if __name__ == '__main__':
test_serial()
![[Pasted image 20260305144546.png]]
用com0com的话，在COM4那端开个串口调试工具（比如SSCOM），把它设置成接收模式，运行这段代码，就能看到数据过去了。
踩坑预警：serial.Serial()里的port参数，Windows下写'COM3'，注意是字符串，不是数字。有些老教程写port=3，那是Python 2时代的写法，现在会报错。

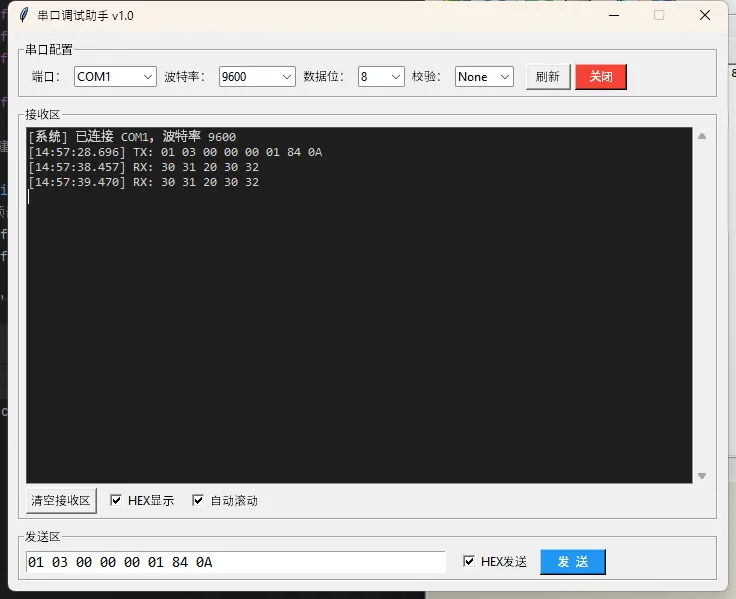

🎨 方案二：Tkinter串口调试助手（完整版）
热身完毕，开始正题。咱们要做一个界面，功能包括：选择COM口、设置波特率、发送十六进制指令、实时显示接收数据。
工业现场用得上的那种，不是玩具。
python# Tkinter串口调试助手
import tkinter as tk
from tkinter import ttk, scrolledtext, messagebox
import serial
import serial.tools.list_ports
import threading
import time
from datetime import datetime
class SerialDebugTool:
def __init__(self, root):
self.root = root
self.root.title("串口调试助手 v1.0")
self.root.geometry("720x560")
self.root.resizable(False, False)
self.ser = None # 串口对象
self.running = False # 接收线程控制标志
self.receive_thread = None # 接收线程
self._build_ui()
# ── 构建界面 ────────────────────────────────────────── def _build_ui(self):
# 顶部：串口配置区
config_frame = tk.LabelFrame(self.root, text="串口配置", padx=8, pady=6)
config_frame.pack(fill='x', padx=10, pady=(10, 4))
tk.Label(config_frame, text="端口：").grid(row=0, column=0, sticky='e')
self.port_var = tk.StringVar()
self.port_combo = ttk.Combobox(config_frame, textvariable=self.port_var, width=10, state='readonly')
self.port_combo.grid(row=0, column=1, padx=4)
tk.Label(config_frame, text="波特率：").grid(row=0, column=2, sticky='e')
self.baud_var = tk.StringVar(value='9600')
baud_combo = ttk.Combobox(config_frame, textvariable=self.baud_var, width=9,
values=['1200','2400','4800','9600','19200','38400','57600','115200'],
state='readonly')
baud_combo.grid(row=0, column=3, padx=4)
tk.Label(config_frame, text="数据位：").grid(row=0, column=4, sticky='e')
self.data_var = tk.StringVar(value='8')
ttk.Combobox(config_frame, textvariable=self.data_var, width=4,
values=['5','6','7','8'], state='readonly').grid(row=0, column=5, padx=4)
tk.Label(config_frame, text="校验：").grid(row=0, column=6, sticky='e')
self.parity_var = tk.StringVar(value='None')
ttk.Combobox(config_frame, textvariable=self.parity_var, width=6,
values=['None','Even','Odd'], state='readonly').grid(row=0, column=7, padx=4)
self.refresh_btn = tk.Button(config_frame, text="刷新", width=5, command=self._refresh_ports)
self.refresh_btn.grid(row=0, column=8, padx=(8, 2))
self.connect_btn = tk.Button(config_frame, text="打开", width=6,
bg='#4CAF50', fg='white', command=self._toggle_connect)
self.connect_btn.grid(row=0, column=9, padx=2)
# 中部：接收区
recv_frame = tk.LabelFrame(self.root, text="接收区", padx=6, pady=4)
recv_frame.pack(fill='both', expand=True, padx=10, pady=4)
self.recv_text = scrolledtext.ScrolledText(recv_frame, height=16, font=('Consolas', 10),
bg='#1e1e1e', fg='#d4d4d4', insertbackground='white')
self.recv_text.pack(fill='both', expand=True)
btn_row = tk.Frame(recv_frame)
btn_row.pack(fill='x', pady=(4, 0))
tk.Button(btn_row, text="清空接收区", command=self._clear_recv).pack(side='left')
self.hex_display_var = tk.BooleanVar(value=True)
tk.Checkbutton(btn_row, text="HEX显示", variable=self.hex_display_var).pack(side='left', padx=8)
self.auto_scroll_var = tk.BooleanVar(value=True)
tk.Checkbutton(btn_row, text="自动滚动", variable=self.auto_scroll_var).pack(side='left')
# 底部：发送区
send_frame = tk.LabelFrame(self.root, text="发送区", padx=6, pady=4)
send_frame.pack(fill='x', padx=10, pady=(4, 10))
self.send_entry = tk.Entry(send_frame, font=('Consolas', 11), width=52)
self.send_entry.pack(side='left', padx=(0, 8))
self.send_entry.insert(0, "01 03 00 00 00 01 84 0A")
self.send_entry.bind('<Return>', lambda e: self._send_data())
self.hex_send_var = tk.BooleanVar(value=True)
tk.Checkbutton(send_frame, text="HEX发送", variable=self.hex_send_var).pack(side='left', padx=4)
tk.Button(send_frame, text="发 送", bg='#2196F3', fg='white',
width=8, command=self._send_data).pack(side='left', padx=4)
self._refresh_ports()
# ── 刷新可用COM口 ───────────────────────────────────── def _refresh_ports(self):
ports = [p.device for p in serial.tools.list_ports.comports()]
self.port_combo['values'] = ports
if ports:
self.port_combo.current(0)
# ── 打开/关闭串口 ───────────────────────────────────── def _toggle_connect(self):
if self.ser and self.ser.isOpen():
self._disconnect()
else:
self._connect()
def _connect(self):
port = self.port_var.get()
if not port:
messagebox.showwarning("提示", "请先选择COM口")
return
parity_map = {'None': serial.PARITY_NONE, 'Even': serial.PARITY_EVEN, 'Odd': serial.PARITY_ODD}
try:
self.ser = serial.Serial(
port=port,
baudrate=int(self.baud_var.get()),
bytesize=int(self.data_var.get()),
parity=parity_map[self.parity_var.get()],
stopbits=serial.STOPBITS_ONE,
timeout=0.1 # 短超时，让接收线程可以定期检查退出标志
)
self.running = True
# 启动接收线程——这是关键，绝对不能在主线程里读串口
self.receive_thread = threading.Thread(target=self._receive_loop, daemon=True)
self.receive_thread.start()
self.connect_btn.config(text="关闭", bg='#f44336')
self._log(f"[系统] 已连接 {port}，波特率 {self.baud_var.get()}\n", tag='sys')
except serial.SerialException as e:
messagebox.showerror("连接失败", str(e))
def _disconnect(self):
self.running = False
if self.receive_thread:
self.receive_thread.join(timeout=1.0)
if self.ser:
self.ser.close()
self.ser = None
self.connect_btn.config(text="打开", bg='#4CAF50')
self._log("[系统] 串口已关闭\n", tag='sys')
# ── 接收线程（独立线程，不阻塞UI）────────────────────
def _receive_loop(self):
while self.running:
try:
if self.ser and self.ser.in_waiting > 0:
data = self.ser.read(self.ser.in_waiting)
timestamp = datetime.now().strftime('%H:%M:%S.%f')[:-3]
if self.hex_display_var.get():
display = data.hex(' ').upper()
else:
display = data.decode('gbk', errors='replace')
# 注意：不能直接在子线程里操作Tkinter控件！
# 必须用after()或event_generate()把更新调度回主线程
self.root.after(0, self._append_recv, f"[{timestamp}] RX: {display}\n")
else:
time.sleep(0.01) # 没数据时稍微等一下，别让CPU跑满
except Exception as e:
if self.running:
self.root.after(0, self._log, f"[错误] {e}\n", 'err')
break
# ── 在主线程中更新接收区文本 ────────────────────────── def _append_recv(self, text):
self.recv_text.insert('end', text)
if self.auto_scroll_var.get():
self.recv_text.see('end')
# ── 发送数据 ────────────────────────────────────────── def _send_data(self):
if not (self.ser and self.ser.isOpen()):
messagebox.showwarning("提示", "请先打开串口")
return
raw = self.send_entry.get().strip()
if not raw:
return
try:
if self.hex_send_var.get():
# 把"01 03 00 00"这种字符串转成字节
data = bytes.fromhex(raw.replace(' ', ''))
else:
data = raw.encode('gbk')
self.ser.write(data)
timestamp = datetime.now().strftime('%H:%M:%S.%f')[:-3]
self._log(f"[{timestamp}] TX: {raw.upper()}\n", tag='tx')
except ValueError:
messagebox.showerror("格式错误", "HEX格式不正确，请检查输入（如：01 03 00 00）")
# ── 工具方法 ────────────────────────────────────────── def _log(self, text, tag=None):
self.recv_text.insert('end', text)
if self.auto_scroll_var.get():
self.recv_text.see('end')
def _clear_recv(self):
self.recv_text.delete('1.0', 'end')
if __name__ == '__main__':
root = tk.Tk()
app = SerialDebugTool(root)
root.mainloop()
⚠️ 三个必须知道的坑
坑一：子线程里直接操作Tkinter控件
这是最常见的崩溃原因。Tkinter不是线程安全的，子线程里调用text.insert()，轻则乱码，重则直接崩。正确做法是用root.after(0, callback)，把UI更新调度回主线程执行。代码里已经这么写了，别改它。
坑二：timeout设置为None或者太长
接收线程里ser.read()如果没有超时，running = False之后线程根本退不出来，程序关不掉。设成0.1秒，每100ms检查一次退出标志，刚刚好。
坑三：中文乱码
工业设备返回的字符串，有时候用GBK编码。decode('utf-8')铁定乱码。碰到乱码先试decode('gbk', errors='replace')，errors='replace'能防止解码失败直接抛异常。
📈 进阶方向：从调试工具到数采系统
这个程序是起点，不是终点。
有了这个基础，下一步可以往三个方向走：
方向一：Modbus协议解析。工业设备80%用Modbus RTU协议，pymodbus库封装得很好，在这个串口基础上加几层解析逻辑，就能读PLC寄存器、写线圈状态。
方向二：数据持久化。接收到的数据写进SQLite或者CSV，加个matplotlib实时曲线图，一个简单的数据采集系统就成型了。
方向三：多串口并发。车间里往往不止一台设备，用threading管理多个串口实例，每台设备一个线程，统一汇总到主界面——这就是实际项目里的架构了。
💬 互动时间
问题一：你们现场用的是什么协议？Modbus RTU、Modbus TCP，还是私有协议？私有协议的逆向分析有没有好的思路，欢迎留言聊聊。
问题二：小挑战——在现有代码基础上，加一个"定时发送"功能，每隔N秒自动发送一次指令，用threading.Timer实现，看看你能不能搞定。
🏁 总结一下今天学到的
核心收获三点：串口参数必须两端一致；Tkinter里串口读写必须放子线程；子线程更新UI必须用after()调度回主线程。
这三条记住了，你就不会在这个方向上踩大坑。
工业控制这个领域，Python能做的事情比很多人想象的多得多。老旧设备、私有协议、恶劣环境——这些都是工程师的战场，也是Python大展身手的地方。代码能跑起来只是第一步，让它稳定跑一年、两年、五年，才是真本事。
代码模板已经给到你了，收藏备用，下次遇到串口需求直接拿来改。
