你是否曾经为开发复杂的工业自动化界面而头疼？传统的WinForms控件在面对实时动画、物理模拟和复杂图形渲染时显得力不从心。想要实现流畅的传送带动画、精确的机械臂控制，还要保证系统的响应性和稳定性，这些挑战让许多C#开发者望而却步。

本文将通过一个完整的工业自动化模拟系统案例，手把手教你使用SkiaSharp + WinForms构建高性能的2D动画引擎。你将学会如何优雅地处理实时渲染、状态管理、物理模拟等核心技术问题，最终掌握工业级界面开发的核心技能，当然这就是一个简单的仿真。

🎯 核心技术架构分析

📊 系统架构设计


现代工业界面开发面临三大核心挑战：性能瓶颈、状态复杂性和渲染效率。传统的控件绘制方式无法满足实时动画的需求，我们需要一套全新的解决方案。

c#
// 🔥 核心渲染引擎设计
public partial class FrmMain : Form
{
    // 分离关注点：状态管理
    private SystemState currentState = SystemState.Idle;
    private LightStatus currentLight = LightStatus.Gray;

    // 物理引擎：传送带系统
    private float conveyorSpeed = 20.0f;
    private float conveyorAcceleration = 10.0f;
    private float currentSpeed = 0.0f;

    // 实体管理：对象池模式
    private List<ConveyorItem> items = new List<ConveyorItem>();

    // 智能控制：预测算法
    private readonly float PICKUP_TIME_ESTIMATE = 2.0f;
    private readonly float DETECTION_TO_PICKUP_DISTANCE = 120.0f;
}

基本类

c#
using SkiaSharp;

namespace AppSimulation
{
    public class ConveyorItem
    {
        private static int _idCounter = 1;

        public string Id { get; private set; }
        public SKPoint Position { get; set; }
        public SKSize Size { get; set; }
        public float Speed { get; set; }
        public bool IsBeingPicked { get; set; }
        public bool IsTargeted { get; set; }
        public DateTime CreatedTime { get; private set; }

        public ConveyorItem()
        {
            Id = $"Item_{_idCounter:D3}";
            _idCounter++;
            CreatedTime = DateTime.Now;
            IsBeingPicked = false;
            IsTargeted = false;
        }

        public SKRect GetBounds()
        {
            return new SKRect(
                Position.X - Size.Width / 2,
                Position.Y - Size.Height / 2,
                Position.X + Size.Width / 2,
                Position.Y + Size.Height / 2
            );
        }

        public bool IntersectsWith(SKRect rect)
        {
            return GetBounds().IntersectsWith(rect);
        }
    }
}

c#
using SkiaSharp;

namespace AppSimulation
{
    public class RobotArm
    {
        public SKPoint BasePosition { get; set; }
        public float Link1Length { get; set; }
        public float Link2Length { get; set; }
        public float Joint1Angle { get; set; }
        public float Joint2Angle { get; set; }

        // 关节角度限制（弧度）
        public float Joint1MinAngle { get; set; } = -MathF.PI;
        public float Joint1MaxAngle { get; set; } = MathF.PI;
        public float Joint2MinAngle { get; set; } = -MathF.PI / 2;
        public float Joint2MaxAngle { get; set; } = MathF.PI / 2;

        public SKPoint GetJoint1Position()
        {
            return new SKPoint(
                BasePosition.X + Link1Length * MathF.Cos(Joint1Angle),
                BasePosition.Y + Link1Length * MathF.Sin(Joint1Angle)
            );
        }

        public SKPoint GetEndEffectorPosition()
        {
            var joint1Pos = GetJoint1Position();
            return new SKPoint(
                joint1Pos.X + Link2Length * MathF.Cos(Joint1Angle + Joint2Angle),
                joint1Pos.Y + Link2Length * MathF.Sin(Joint1Angle + Joint2Angle)
            );
        }

        public bool IsAngleValid(float j1, float j2)
        {
            return j1 >= Joint1MinAngle && j1 <= Joint1MaxAngle &&
                   j2 >= Joint2MinAngle && j2 <= Joint2MaxAngle;
        }

        public float GetReach()
        {
            return Link1Length + Link2Length;
        }

        public bool IsPositionReachable(SKPoint target)
        {
            var dx = target.X - BasePosition.X;
            var dy = target.Y - BasePosition.Y;
            var distance = MathF.Sqrt(dx * dx + dy * dy);

            var maxReach = Link1Length + Link2Length;
            var minReach = MathF.Abs(Link1Length - Link2Length);

            return distance >= minReach && distance <= maxReach;
        }
    }
}

🛠️ 五大核心解决方案

🎮 方案一：高性能渲染引擎

问题：传统GDI+在复杂动画场景下性能不足，帧率低下影响用户体验。

解决方案：基于SkiaSharp的硬件加速渲染管道

c#
private void SkiaViewMain_PaintSurface(object sender, SKPaintSurfaceEventArgs e)
{
    var canvas = e.Surface.Canvas;
    canvas.Clear(new SKColor(30, 30, 30));

    // 🚀 关键优化：分层渲染，减少重绘开销
    DrawConveyor(canvas);      // 背景层
    DrawDetectionZone(canvas); // 交互层
    DrawItems(canvas);         // 动态层
    DrawRobotArm(canvas);      // 前景层
    DrawInformationText(canvas); // UI层
}

// 💡 性能优化技巧：画笔复用
private void InitializePaints()
{
    paintConveyor = new SKPaint
    {
        Color = SKColors.DarkSlateGray,
        Style = SKPaintStyle.Fill,
        IsAntialias = true  // 开启抗锯齿
    };

    // ⚠️ 注意：记得在Form关闭时释放资源
    // paintConveyor?.Dispose();
}

实战要点：

  • 使用IsAntialias = true提升视觉效果
  • 合理复用画笔对象，避免频繁创建销毁
  • 分层渲染策略，只重绘必要区域

⚡ 方案二：智能状态机管理

问题：复杂系统状态切换混乱，容易出现状态不一致问题。

解决方案：基于枚举的状态机模式

c#
public enum SystemState
{
    Idle,           // 灰色 - 待机
    Detecting,      // 黄色 - 检测到物品
    Picking,        // 绿色 - 拾取中
    Processing      // 蓝色 - 处理中
}

// 🎯 状态驱动的业务逻辑
private void TimerDetection_Tick(object sender, EventArgs e)
{
    bool itemDetected = CheckItemInDetectionZone();

    switch (currentState)
    {
        case SystemState.Idle:
            if (itemDetected)
            {
                currentState = SystemState.Detecting;
                currentLight = LightStatus.Yellow;
                lblStatusLight.Text = "检测到物品";
                UpdateStatusLight();  // 立即更新UI
            }
            break;

        case SystemState.Detecting:
            if (!itemDetected && !isPickingInProgress)
            {
                currentState = SystemState.Idle;
                currentLight = LightStatus.Gray;
                lblStatusLight.Text = "待机状态";
                UpdateStatusLight();
            }
            break;
    }
}

最佳实践：

  • 每个状态都有明确的进入和退出条件
  • 使用switch语句确保所有状态都被处理
  • UI更新与状态变更同步进行

🔧 方案三：精确的逆向运动学算法

问题：机械臂控制需要从末端位置反推关节角度，数学计算复杂。

解决方案：几何学+三角函数的逆向运动学解算

c#
private (float J1, float J2, bool success) CalculateInverseKinematics(SKPoint target)
{
    var dx = target.X - robotArm.BasePosition.X;
    var dy = target.Y - robotArm.BasePosition.Y;
    var distance = MathF.Sqrt(dx * dx + dy * dy);

    // 🎯 关键算法：约束处理
    float maxReach = robotArm.Link1Length + robotArm.Link2Length;
    float minReach = MathF.Abs(robotArm.Link1Length - robotArm.Link2Length);

    if (distance > maxReach) distance = maxReach - 5;
    else if (distance < minReach) distance = minReach + 5;

    // 📐 余弦定理求解关节2角度
    var cosJ2 = (distance * distance - robotArm.Link1Length * robotArm.Link1Length - robotArm.Link2Length * robotArm.Link2Length) / (2 * robotArm.Link1Length * robotArm.Link2Length);
    cosJ2 = MathF.Max(-1.0f, MathF.Min(1.0f, cosJ2)); // 防止数值误差

    var j2 = -MathF.Acos(cosJ2);  // 选择肘部向下配置

    // 🎯 关节1角度计算
    var beta = MathF.Atan2(robotArm.Link2Length * MathF.Sin(j2), robotArm.Link1Length + robotArm.Link2Length * MathF.Cos(j2));
    var alpha = MathF.Atan2(dy, dx);
    var j1 = alpha - beta;

    bool valid = robotArm.IsAngleValid(j1, j2);
    return (j1, j2, valid);
}

技术亮点：

  • 数值稳定性处理：使用MathF.Max/Min防止acos参数越界
  • 多解选择：优先选择肘部向下的自然配置
  • 安全检查：验证计算结果是否在有效范围内

🎬 方案四：流畅的动画插值系统

问题：机械运动需要平滑过渡，避免突兀的瞬间变化。

解决方案：基于时间的平滑插值算法

c#
private async Task<bool> AnimateRobotToPosition(SKPoint targetPos, int durationMs)
{
    var startTime = DateTime.Now;
    var startAngles = new { J1 = robotArm.Joint1Angle, J2 = robotArm.Joint2Angle };

    var (targetJ1, targetJ2, success) = CalculateInverseKinematics(targetPos);

    try
    {
        while ((DateTime.Now - startTime).TotalMilliseconds < durationMs)
        {
            float progress = (float)(DateTime.Now - startTime).TotalMilliseconds / durationMs;
            progress = Math.Min(1.0f, progress);

            // 🌟 关键：平滑插值函数
            float smoothProgress = SmoothStep(progress);

            var newJ1 = Lerp(startAngles.J1, targetJ1, smoothProgress);
            var newJ2 = Lerp(startAngles.J2, targetJ2, smoothProgress);

            robotArm.Joint1Angle = newJ1;
            robotArm.Joint2Angle = newJ2;

            RequestCanvasRefresh();
            await Task.Delay(16); // 约60FPS
        }
        return true;
    }
    catch (Exception)
    {
        return false;
    }
}

// 🎨 平滑插值函数：实现缓入缓出效果
private float SmoothStep(float t) => t * t * (3.0f - 2.0f * t);
private float Lerp(float start, float end, float t) => start + (end - start) * t;

动画优化策略：

  • SmoothStep函数提供自然的缓动效果
  • 固定16ms间隔确保60FPS流畅度
  • 异步执行避免阻塞UI线程

🧠 方案五：智能预测拾取算法

问题：动态环境下需要预测物体未来位置，实现精确拾取。

解决方案：基于运动学的预测算法

c#
private SKPoint? CalculatePredictedPickupPosition(ConveyorItem item)
{
    if (item.Speed <= 0) return null;

    // 🎯 预测核心：考虑机械臂动作时间
    float pickupTime = PICKUP_TIME_ESTIMATE;
    float travelDistance = item.Speed * pickupTime;
    var predictedX = item.Position.X + travelDistance;

    // ⚠️ 边界检查：确保预测位置在工作范围内
    if (predictedX > 100 && predictedX < 700)
    {
        return new SKPoint(predictedX, item.Position.Y);
    }

    return null;
}

// 🚀 三种拾取策略的智能选择
private bool ShouldStartPicking(ConveyorItem item)
{
    return currentPickingMode switch
    {
        PickingMode.Static => IsInOptimalStaticPosition(item),      // 停带拾取
        PickingMode.Dynamic => IsInOptimalDynamicPosition(item),    // 跟随拾取
        PickingMode.Predictive => IsInOptimalPredictivePosition(item), // 预测拾取
        _ => false
    };
}

算法优势：

  • 多策略支持：静态、动态、预测三种模式
  • 实时适应：根据物体速度和位置智能选择
  • 容错机制：边界检查确保系统稳定性

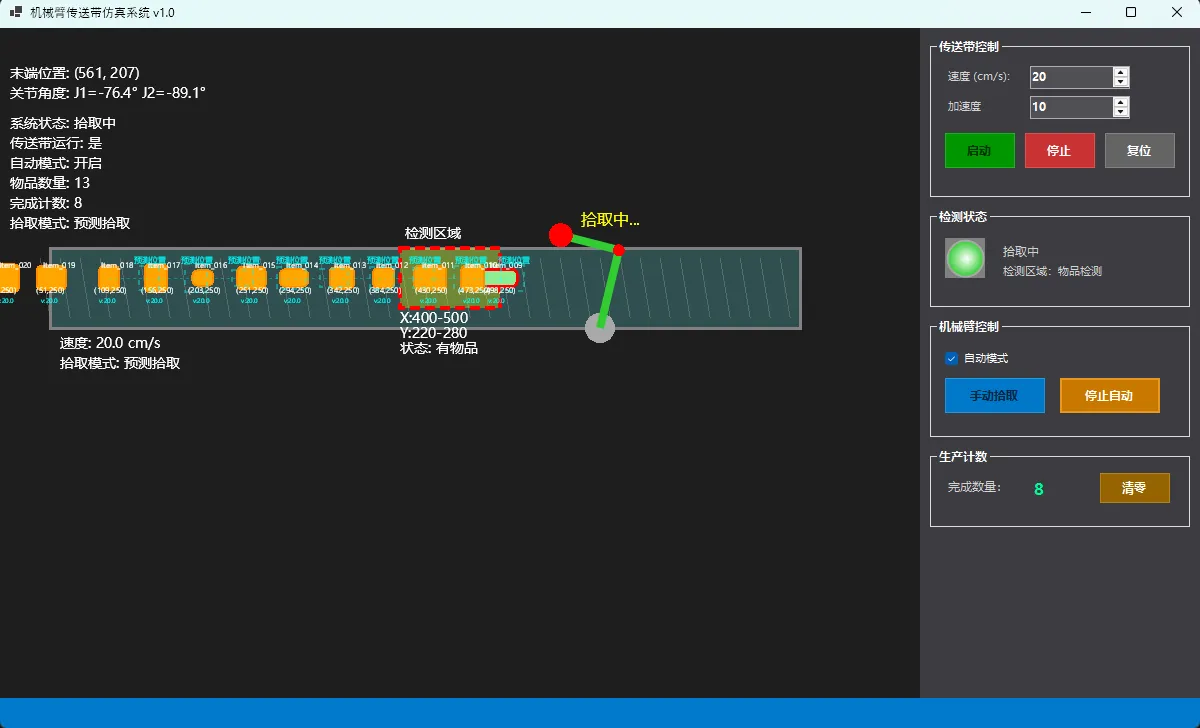

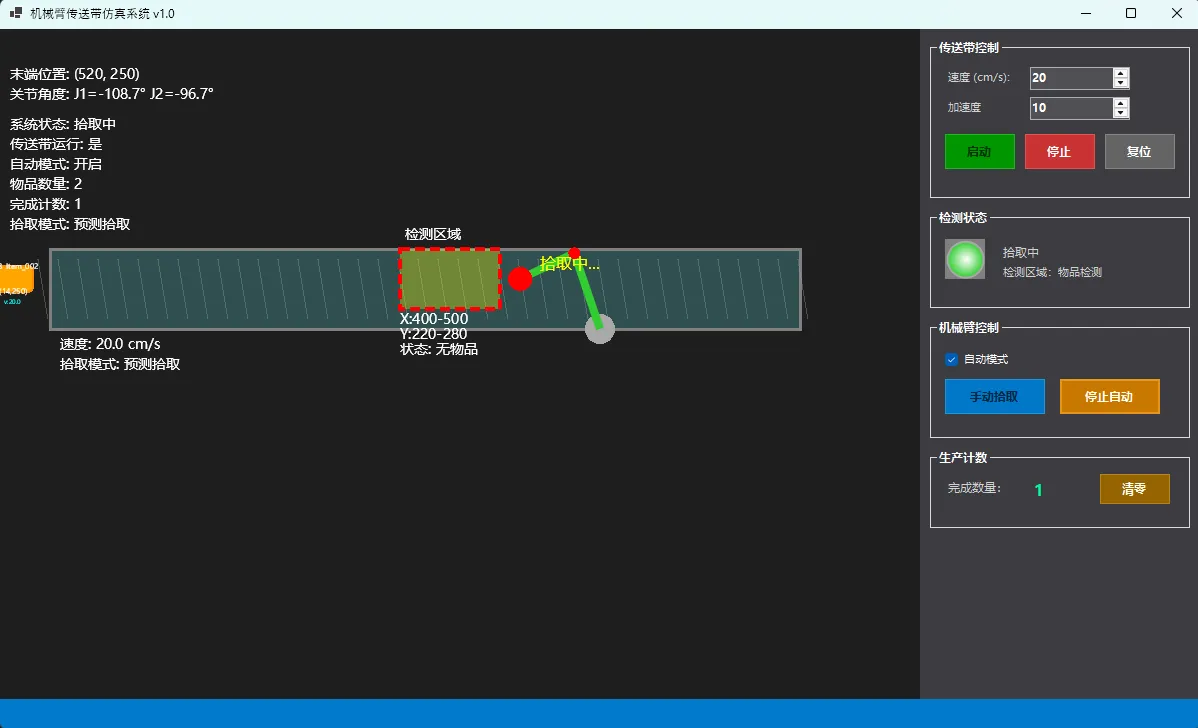

运行界面



📈 性能优化核心技巧

🔥 关键优化点

  1. 画笔资源管理：预创建并复用SKPaint对象
  2. 分层渲染：只重绘变化的图层
  3. 时间控制：使用高精度时间戳避免帧率不稳定
c#
// 💡 性能监控：精确的时间控制
private DateTime lastAnimationTimestamp = DateTime.Now;

private void TimerAnimation_Tick(object sender, EventArgs e)
{
    var now = DateTime.Now;
    // 🎯 关键：动态时间步长，确保动画稳定性
    float deltaTime = Math.Clamp((float)(now - lastAnimationTimestamp).TotalSeconds, 0.016f, 0.1f);
    lastAnimationTimestamp = now;

    UpdateItems(deltaTime);
    UpdateRobotArmAnimation(deltaTime);
    skiaViewMain.Invalidate();
}

🎊 总结与展望

通过本文的深入分析，我们掌握了工业级2D动画系统的三个核心要点：

  1. 架构设计：分层渲染 + 状态机管理，确保系统的可维护性和扩展性
  2. 算法实现：逆向运动学 + 预测算法，实现精确的机械控制
  3. 性能优化：资源复用 + 时间控制，保证60FPS流畅体验

这套解决方案不仅适用于工业自动化界面，还可以扩展到游戏开发、数据可视化、科学计算等多个领域。SkiaSharp的跨平台特性让你的应用可以轻松移植到不同操作系统。

掌握了这些技术，你就拥有了开发复杂交互式界面的核心能力。是否想要将这些技术应用到你的项目中？在评论区分享你的具体需求，让我们一起探讨更多的实现细节！

觉得这篇文章对你有帮助吗？请转发给更多需要的同行，让我们一起推动C#技术社区的发展！

关注我们，获取更多C#实战技巧和项目源码！ [ref:1,2,4]
