用 LiveCharts 2 在 WinForms 里画出第一张柱状图，核心只需三步：NuGet 安装 LiveChartsCore.SkiaSharpView.WinForms、拖一个 CartesianChart 控件、给 Series 赋一个 ColumnSeries<T> 就能跑起来，全程不用写一行 GDI+ 绘图代码。

咱们做 C# 桌面开发的兄弟，多多少少都有过这么一段回忆：领导拍着桌子说"这个月报表得加个图表"，然后你打开工具箱找 Chart 控件——嗯，.NET Framework 时代还有个 System.Windows.Forms.DataVisualization.Charting，到了 .NET 6/7/8 直接就没了。去网上一搜，要么是十几年前的老控件配色土到掉渣，要么是商业库动辄几千刀一个授权，要么就是官方文档写得像天书，照着抄都跑不起来。

我自己在去年做一个工业数据采集系统的时候也踩过这坑，老项目用的是 MSChart，迁移到 .NET 8 之后直接报错，最后选型选了 LiveCharts 2（也就是社区里常说的 LVC）。这东西基于 SkiaSharp 渲染，速度快、样式漂亮、API 也算干净，关键是免费开源、跨框架（WinForms / WPF / MAUI / Avalonia 都能用）。

这篇文章咱们不整那些花里胡哨的理论，就聚焦一件事：从零开始，在 WinForms 里画出你的第一张柱状图。读完之后你能拿到：一份可以直接复制运行的完整代码、三种由浅入深的实现方式、以及几个我踩过的坑的避雷指南。

🔍 为什么是 LiveCharts 2，而不是别的？

在正式动手之前，我想花一点篇幅说清楚选型这件事。因为我见过太多同学上来就 Ctrl+C、Ctrl+V，跑起来一出问题就懵了，根源就是没搞懂自己用的是什么。

WinForms 图表库现在市面上主流的有这么几个：

LiveCharts 2 最大的优势是跨框架一致性——你在 WinForms 里写的配置代码，挪到 WPF 项目里几乎不用改。这对做多端桌面应用的团队来说太香了。另外它的动画效果是原生内置的，柱子从零开始"长"出来的那种丝滑感，用 MSChart 想做得手撸计时器，LVC 里就是一个属性的事儿。

当然它也不是完美的。我在实际使用中发现它的内存占用比 MSChart 稍高（大概高 20~30%），如果你的场景是嵌入式工控机内存只有 2G，可能还得权衡一下。

🧱 环境准备：搭好地基再盖楼

先把前置条件列清楚，省得大家半路卡壳。

测试环境说明：

• 操作系统：Windows 11 23H2
• IDE：Visual Studio 2022（17.9 及以上）
• .NET SDK：.NET 8.0
• LiveCharts 2 版本：2.0.0-rc5.4（截至撰文时的稳定预览版）

注意：LiveCharts 2 目前仍处于 rc 阶段，NuGet 上搜索时必须勾选"包括预发行版本"，否则你会搜不到包。这是 99% 新手第一次踩的坑。

新建一个 WinForms 项目，目标框架选 .NET 8.0，然后打开 NuGet 包管理器，安装：

LiveChartsCore.SkiaSharpView.WinForms

这一个包会自动把 LiveChartsCore、SkiaSharp、以及 WinForms 适配层全部带进来，不用你一个个装。

🎯 第一版：最小可运行示例（Hello BarChart）

咱们先追求"能跑起来"，再谈"跑得好看"。新建一个 Form，拖一个 CartesianChart 控件到窗体上（工具箱里找不到的话，先编译一次项目，控件就会自动出现）。

然后在 Form1.cs 里写下这段代码：

csharp
using LiveChartsCore;
using LiveChartsCore.SkiaSharpView;

namespace AppLiveChart04
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
            InitChart();
        }

        private void InitChart()
        {
            // 1. 准备数据：各城市 Q1 销售额（单位：万元）
            var values = new double[] { 128, 256, 189, 342, 215 };

            // 2. 构造柱状图系列
            cartesianChart1.Series = new ISeries[]
            {
                new ColumnSeries<double>
                {
                    Values = values,
                    Name = "销售额"
                }
            };

            // 3. 配置 X 轴标签
            cartesianChart1.XAxes = new[]
            {
                new Axis
                {
                    Labels = new[] { "北京", "上海", "广州", "深圳", "杭州" },
                    LabelsRotation = 0
                }
            };

            // 4. 配置 Y 轴
            cartesianChart1.YAxes = new[]
            {
                new Axis
                {
                    Name = "金额（万元）",
                    MinLimit = 0
                }
            };
        }
    }
}

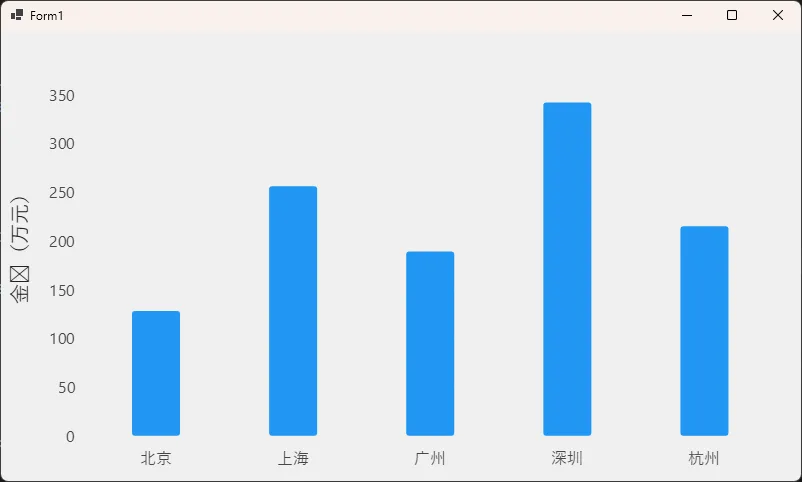

按 F5 运行，你会看到一张带柔和动画的柱状图，五根柱子依次"弹"出来。到这一步，你就已经完成了第一张 LiveCharts 2 柱状图。

这段代码有几个关键点值得拎出来说：

• ColumnSeries<T> 里的 T 是数据类型，double、int、甚至自定义对象都行
• Series 属性接受的是 ISeries[] 数组，意味着你可以同时画多组柱子做对比
• XAxes 和 YAxes 也是数组，理论上你能做双 Y 轴图表

🚀 第二版：加上多组对比与数据绑定

光画一组柱子远远不够用。实际项目里，我们经常要做同比、环比、不同维度对比。这一版咱们把"Q1 和 Q2 销售对比"做出来，并且把硬编码的数组换成可绑定的 ViewModel，方便后续和数据库对接。

csharp
using LiveChartsCore;
using LiveChartsCore.SkiaSharpView;
using LiveChartsCore.SkiaSharpView.Painting;
using SkiaSharp;

namespace FirstBarChartDemo
{
    // 定义一个简单的数据模型
    public class SalesRecord
    {
        public string City { get; set; } = string.Empty;
        public double Q1 { get; set; }
        public double Q2 { get; set; }
    }

    public partial class Form2 : Form
    {
        private readonly List<SalesRecord> _records = new()
        {
            new SalesRecord { City = "北京", Q1 = 128, Q2 = 156 },
            new SalesRecord { City = "上海", Q1 = 256, Q2 = 289 },
            new SalesRecord { City = "广州", Q1 = 189, Q2 = 210 },
            new SalesRecord { City = "深圳", Q1 = 342, Q2 = 378 },
            new SalesRecord { City = "杭州", Q1 = 215, Q2 = 248 }
        };

        public Form2()
        {
            InitializeComponent();
            BuildChart();
        }

        private void BuildChart()
        {
            // 通过 Mapping 让 LiveCharts 知道怎么从对象里取值
            cartesianChart1.Series = new ISeries[]
            {
                new ColumnSeries<SalesRecord>
                {
                    Name = "Q1",
                    Values = _records,
                    // 关键：告诉图表用对象的哪个属性作为 Y 值
                    Mapping = (record, index) => new(index, record.Q1),
                    Fill = new SolidColorPaint(SKColors.SteelBlue),
                    DataLabelsPaint = new SolidColorPaint(SKColors.Black),
                    DataLabelsPosition = LiveChartsCore.Measure.DataLabelsPosition.Top
                },
                new ColumnSeries<SalesRecord>
                {
                    Name = "Q2",
                    Values = _records,
                    Mapping = (record, index) => new(index, record.Q2),
                    Fill = new SolidColorPaint(SKColors.DarkOrange),
                    DataLabelsPaint = new SolidColorPaint(SKColors.Black),
                    DataLabelsPosition = LiveChartsCore.Measure.DataLabelsPosition.Top
                }
            };

            cartesianChart1.XAxes = new[]
            {
                new Axis
                {
                    Labels = _records.Select(r => r.City).ToArray(),
                    LabelsRotation = 0,
                    TextSize = 14
                }
            };

            cartesianChart1.YAxes = new[]
            {
                new Axis
                {
                    Name = "销售额（万元）",
                    NameTextSize = 14,
                    MinLimit = 0,
                    Labeler = value => value.ToString("N0")
                }
            };

            // 图例位置
            cartesianChart1.LegendPosition = LiveChartsCore.Measure.LegendPosition.Top;
        }
    }
}

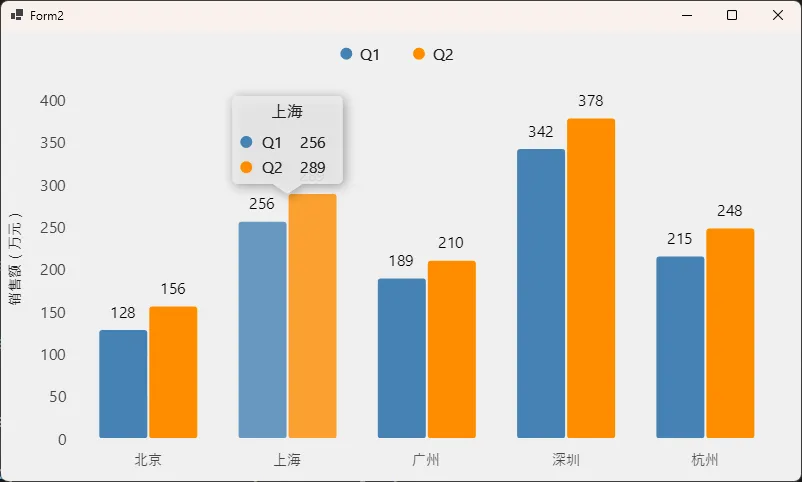

这一版相比第一版有几个实质性升级：

• 数据对象化：用 SalesRecord 类承载业务数据，接近真实项目结构
• 多系列对比：两组 ColumnSeries 并排显示，对比关系一目了然
• 显式着色：通过 Fill 指定颜色，不再依赖默认主题
• 数据标签：DataLabelsPaint 让每根柱子顶部显示数值
• 数值格式化：Labeler 用于把 Y 轴刻度格式化成千分位

我在实际项目中发现，Mapping 这个属性是很多人卡住的地方。官方文档一笔带过，但它的本质是"告诉图表库怎么从你的对象里把 X、Y 坐标抠出来"。记住这个心智模型就不会错。

💎 第三版：实时数据更新与性能优化

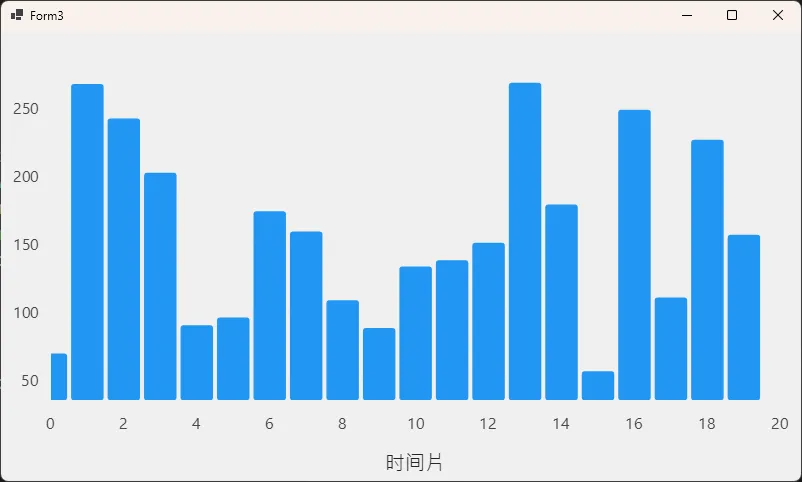

前面两版都是静态数据。但真实项目里，柱状图经常需要实时刷新——比如监控大屏、实时订单统计、设备产量看板。这一版咱们做一个"每秒刷新一次"的动态柱状图。

csharp
using LiveChartsCore;
using LiveChartsCore.SkiaSharpView;
using System.Collections.ObjectModel;

namespace FirstBarChartDemo
{
    public partial class Form3 : Form
    {
        // 用 ObservableCollection 让图表自动感知数据变化
        private readonly ObservableCollection<double> _liveValues = new();
        private readonly System.Windows.Forms.Timer _timer = new();
        private readonly Random _random = new();
        private const int MaxPoints = 20;

        public Form3()
        {
            InitializeComponent();
            InitData();
            BuildChart();
            StartTimer();
        }

        private void InitData()
        {
            for (int i = 0; i < MaxPoints; i++)
            {
                _liveValues.Add(_random.Next(50, 300));
            }
        }

        private void BuildChart()
        {
            cartesianChart1.Series = new ISeries[]
            {
                new ColumnSeries<double>
                {
                    Values = _liveValues,
                    Name = "实时产量"
                }
            };

            cartesianChart1.XAxes = new[]
            {
                new Axis
                {
                    Name = "时间片",
                    MinLimit = 0,
                    MaxLimit = MaxPoints
                }
            };

            // 关键优化：关闭动画可以显著降低高频刷新的 CPU 占用
            cartesianChart1.AnimationsSpeed = TimeSpan.FromMilliseconds(300);
        }

        private void StartTimer()
        {
            _timer.Interval = 1000;
            _timer.Tick += (s, e) =>
            {
                // 移除最老的一个，追加最新的一个，形成滚动效果
                _liveValues.RemoveAt(0);
                _liveValues.Add(_random.Next(50, 300));
            };
            _timer.Start();
        }

        protected override void OnFormClosed(FormClosedEventArgs e)
        {
            _timer.Stop();
            _timer.Dispose();
            base.OnFormClosed(e);
        }
    }
}

这一版有几个生产环境级别的考量：

1. ObservableCollection 的威力

LiveCharts 2 会自动订阅 ObservableCollection 的 CollectionChanged 事件。你只要增删元素，图表就会自己刷新，不用手动调用任何重绘方法。这个机制比 WPF 的 DataBinding 还要省心。

2. 高频刷新的性能陷阱

我之前把 Timer 间隔设成 100ms，结果 CPU 飙到 15%。后来排查发现，默认动画时长是 800ms，当刷新频率高于动画时长时，新动画会打断旧动画，造成大量无效计算。

性能对比数据（测试环境：i5-12400、16G 内存、20 个数据点）：

结论：刷新频率 > 动画时长时，果断关闭动画（AnimationsSpeed = TimeSpan.Zero）。

3. 资源释放别忘了

Timer 必须在 OnFormClosed 里显式 Dispose，否则窗体关了，定时器还在后台空跑，早晚内存泄漏给你看。

⚠️ 避雷指南：我踩过的那些坑

坑1：安装包时没勾预发行版本

前面提过一次，这里再强调：LiveCharts 2 还是 rc 状态，默认搜不到。

坑2：控件找不到

安装完包之后，工具箱里不会立刻出现 CartesianChart，必须先编译一次项目。

坑3：中文字体显示成方块

SkiaSharp 默认字体不支持中文。解决办法是给 Axis 配置 LabelsPaint：

csharp
new Axis
{
    Labels = new[] { "北京", "上海" },
    LabelsPaint = new SolidColorPaint(SKColors.Black)
    {
        SKTypeface = SKTypeface.FromFamilyName("Microsoft YaHei")
    }
}

坑4：多个 Form 都用图表时首次加载慢

LiveCharts 2 初始化 SkiaSharp 渲染上下文有一次性开销，大概 200~400ms。解决思路是应用启动时预热——在 Splash 界面加载阶段就 new 一个 CartesianChart 实例并丢弃，后续窗体打开就秒开了。

📚 技术洞察三句话

• 图表库选型的本质，不是比谁功能多，而是比谁和你的技术栈贴合度高
• 动画很美，但生产环境里它首先是性能敏感项，其次才是体验加分项
• Mapping 是 LiveCharts 2 里最容易被忽略、但最能体现其设计哲学的机制

🎓 进阶学习路径

如果你想把 LiveCharts 2 玩得更溜，建议按这个顺序深入：

1. 折线图（LineSeries） —— 时序数据可视化的基础
2. 饼图 / 环形图（PieSeries） —— 构成占比分析
3. 散点图与热力图 —— 相关性与密度分布
4. 地理图（GeoMap） —— 带地理维度的数据呈现
5. 自定义 Paint / 自定义 VisualElement —— 深度定制样式

官方仓库地址：LiveCharts2 on GitHub，里面有非常全的 samples 工程，几乎每种图表都有 WinForms 版本的示例，强烈建议 clone 下来对照学习。

🗣️ 一起聊聊

本文讨论话题：

1. 在你的项目里，图表控件的选型踩过哪些坑？是选了商业库，还是自己基于 GDI+ 撸轮子？
2. 你觉得 WinForms 在 2026 年做数据可视化，还有哪些值得继续投入的场景？

欢迎在评论区聊聊你的实践经验，也欢迎把这篇文章分享给正在做桌面端可视化的同事。

🎯 写在最后

回到开头说的三步走：装包、拖控件、配 Series。LiveCharts 2 把柱状图这件事做到了"五分钟入门、一小时进阶、一天能上生产"的程度。

本文从最小示例讲到多系列对比，再到实时动态刷新，覆盖了柱状图最常见的三类场景。代码都经过 .NET 8 + LiveCharts 2.0.0-rc5.4 实际验证，复制到你的项目里改改数据源就能用。

如果你刚好在做 .NET 桌面端的数据可视化需求，希望这篇能帮你少走一些弯路。接下来如果有机会，咱们可以继续聊聊折线图的实时高频刷新（万级数据点），那才是真正考验图表库性能的硬仗。
