在离散制造车间的上位机与 MES 对接项目中，采集频率的选择往往被低估——直到数据库撑不住、网络打满、或者业务数据对不上，才开始反思这个决定。

---

一、问题引入

在一个离散制造车间的数字化项目中，我们需要采集 PLC 上的设备状态、计数器、报警信号，并同步到 MES 系统。

项目初期，技术团队的第一反应几乎都是："采快一点，数据更准。" 于是默认设成了 100ms 轮询一次。

上线两周后，问题来了：

• SQL Server 的写入 TPS 持续飙高，I/O 告警频繁
• 网络带宽在班次高峰期出现拥塞
• MES 侧的报工数据和实际节拍对不上，差了几秒到几十秒不等

排查下来，根本原因不是代码写错了，而是采集频率从一开始就没有根据业务需求来定。

这个问题在离散制造场景中非常普遍。设备信号的变化节奏、业务对数据的实时性要求、系统的存储与传输能力——三者之间的匹配关系，才是决定采集频率的核心依据。

---

二、经验分析

2.1 为什么"采快一点"是个陷阱

很多开发者在设计采集方案时，会把"采集频率"等同于"数据精度"。这个认知在某些场景下是对的，但在工厂现场，它会带来三个典型问题：

第一，信号变化频率 ≠ 业务关注频率。

一个计件计数器，每隔 8 秒出一个产品。你用 100ms 采一次，得到的大多数数据都是重复值。这些冗余数据不仅浪费存储，还会干扰后续分析。

第二，写入压力被严重低估。

假设车间有 50 台设备，每台设备采集 20 个点位，100ms 一次：

50 台 × 20 点 × 10 次/秒 = 10,000 条/秒

一天 8 小时班次下来，光原始数据就是 2.88 亿条。这还只是一个班次，还没算多班制。

第三，事件型信号用轮询天然有延迟。

报警信号、门禁触发、工序完成——这类信号的特征是"变化时刻"才有意义。用固定频率轮询，最坏情况下会漏掉一个完整的脉冲，或者响应延迟接近一个采集周期。

2.2 三种常见方案对比

方案	典型频率	适用信号类型	优点	缺点
高频轮询	10ms–100ms	模拟量、连续变化量	实现简单，覆盖全	写入压力大，冗余数据多
低频轮询	1s–10s	状态量、统计量	资源占用低，易维护	对快变信号响应慢
事件触发	变化即推送	报警、离散开关量	精准、低延迟、无冗余	依赖设备/协议支持，实现复杂

在实际项目里，这三种方案不是互斥的，最终方案往往是混合策略：对不同信号分级，分别设定采集方式。

2.3 我最终选择的路径

在这个项目中，约束条件是：

• PLC 使用 Modbus TCP，不支持主动推送
• 数据库是 SQL Server，部署在本地工控机，磁盘 I/O 有限
• MES 对设备状态的刷新要求是"5 秒内可见"，对报工数量要求是"班次级准确"

基于这些约束，我把信号分成三类，分别对待：

1. 模拟量（温度、压力、电流）：1 秒采一次，变化超阈值才写库（死区过滤）
2. 状态量（运行/停机/故障）：500ms 轮询，状态变化时写库 + 推送 MES
3. 计数器（产量计件）：1 秒采一次，值变化时记录时间戳和增量

这个策略让写入 TPS 从峰值 10,000 降到了约 200–400，数据库压力直接解决。

---

三、技术方案

3.1 整体架构

[ PLC / 设备 ]
      ↓ Modbus TCP / OPC-UA
[ 采集服务（C# Worker Service）]
      ↓ 分级策略 + 死区过滤
[ 本地缓冲队列（内存 / SQLite）]
      ↓ 批量写入
[ SQL Server 原始数据库 ]
      ↓ 聚合计算
[ MES 接口层（ASP.NET Web API）]

关键设计原则：采集与写入解耦。 采集线程只负责读数据，写入由独立线程消费队列完成。这样即使写入出现短暂延迟，采集不会被阻塞。

3.2 信号分级配置表

建议把采集策略做成配置，而不是硬编码。以下是一个典型的配置表设计：

字段名	类型	说明
signal_id	VARCHAR(50)	信号唯一标识
signal_type	TINYINT	1=模拟量 2=状态量 3=计数器
poll_interval_ms	INT	轮询间隔（毫秒）
deadband_value	DECIMAL(10,4)	死区阈值（模拟量用）
write_on_change	BIT	是否仅变化时写库
mq_push_enabled	BIT	是否推送到 MES 队列

sql
CREATE TABLE signal_config (
    signal_id        VARCHAR(50)    NOT NULL PRIMARY KEY,
    signal_type      TINYINT        NOT NULL,
    poll_interval_ms INT            NOT NULL DEFAULT 1000,
    deadband_value   DECIMAL(10,4)  NULL,
    write_on_change  BIT            NOT NULL DEFAULT 1,
    mq_push_enabled  BIT            NOT NULL DEFAULT 0,
    updated_at       DATETIME       NOT NULL DEFAULT GETDATE()
);

3.3 原始数据表设计

采集到的数据统一落到一张原始数据表，保留完整时间戳：

sql
CREATE TABLE device_signal_raw (
    id           BIGINT         IDENTITY(1,1) PRIMARY KEY,
    signal_id    VARCHAR(50)    NOT NULL,
    signal_value NVARCHAR(100)  NOT NULL,   -- 统一存字符串，业务层转换
    quality      TINYINT        NOT NULL DEFAULT 1,  -- 0=Bad 1=Good
    collected_at DATETIME2(3)   NOT NULL,            -- 毫秒级精度
    written_at   DATETIME2(3)   NOT NULL DEFAULT SYSUTCDATETIME()
);

CREATE INDEX ix_signal_raw_signal_time
    ON device_signal_raw (signal_id, collected_at DESC);

这里 signal_value 故意用 NVARCHAR 统一存储，避免因为类型变更频繁改表结构。类型转换交给查询层或业务层处理，代价是可接受的。

3.4 死区过滤 + 变化检测逻辑

这是降低写入压力的核心。以下是 C# 实现的简化版：

csharp
using AppWpf202603.Models;
using AppWpf202603.Services;
using System;
using System.Collections.Generic;
using System.Threading.Tasks;

namespace AppWpf202603.Services
{
    /// <summary>
    /// 单信号采集器：死区过滤 + 变化检测
    /// </summary>
    public class SignalCollector
    {
        private readonly Dictionary<string, string> _lastValues = new();
        private readonly ISignalWriter _writer;
        private readonly SignalConfig _config;

        public int FilteredCount { get; private set; }
        public int WrittenCount { get; private set; }

        public SignalCollector(SignalConfig config, ISignalWriter writer)
        {
            _config = config;
            _writer = writer;
        }

        public async Task ProcessSignalAsync(string signalId, string rawValue, DateTime collectedAt)
        {
            // ① 状态量 / 计数器：值变化才写库
            if (_config.WriteOnChange)
            {
                if (_lastValues.TryGetValue(signalId, out var last) && last == rawValue)
                {
                    FilteredCount++;
                    return;
                }
            }

            // ② 模拟量：死区过滤
            if (_config.SignalType == SignalType.Analog && _config.DeadbandValue.HasValue)
            {
                if (_lastValues.TryGetValue(signalId, out var lastStr)
                    && double.TryParse(lastStr, out var lastVal)
                    && double.TryParse(rawValue, out var curVal))
                {
                    if (Math.Abs(curVal - lastVal) < (double)_config.DeadbandValue.Value)
                    {
                        FilteredCount++;
                        return;
                    }
                }
            }

            // ③ 计数器：计算增量
            double? delta = null;
            if (_config.SignalType == SignalType.Counter)
            {
                if (_lastValues.TryGetValue(signalId, out var lastStr)
                    && double.TryParse(lastStr, out var lastVal)
                    && double.TryParse(rawValue, out var curVal))
                {
                    // 处理复位跳变：增量为负时视为复位，增量取当前值
                    delta = curVal - lastVal >= 0 ? curVal - lastVal : curVal;
                }
            }

            _lastValues[signalId] = rawValue;
            WrittenCount++;

            await _writer.WriteAsync(new SignalRecord
            {
                SignalId = signalId,
                SignalValue = rawValue,
                Quality = 1,
                CollectedAt = collectedAt,   // 坑1：在读取瞬间打时间戳
                Delta = delta
            });
        }
    }
}

csharp
using AppWpf202603.Models;
using AppWpf202603.Services;
using SqlSugar;
using System;
using System.Collections.Concurrent;
using System.Collections.Generic;
using System.Threading;
using System.Threading.Tasks;

namespace AppWpf202603.Services
{
    /// <summary>
    /// 批量写入器：采集与写入解耦，队列缓冲 + 定时批量刷写
    /// </summary>
    public class BatchSignalWriter : ISignalWriter, IDisposable
    {
        private readonly ConcurrentQueue<SignalRecord> _queue = new();
        private readonly List<SignalRecord> _archive = new();
        private readonly object _archiveLock = new();
        private readonly ISqlSugarClient _db;
        private readonly Timer _flushTimer;
        private long _totalWritten;
        private int _isFlushing;
        private bool _disposed;

        // 外部可订阅：每次批量写入完成后通知 UI
        public event Action<IReadOnlyList<SignalRecord>>? BatchFlushed;

        public int QueueDepth => _queue.Count;
        public long TotalWritten => Interlocked.Read(ref _totalWritten);

        public BatchSignalWriter(ISqlSugarClient db)
        {
            _db = db;
            // 每 500ms 批量刷一次
            _flushTimer = new Timer(_ => _ = FlushAsync(), null,
                                    TimeSpan.FromMilliseconds(500),
                                    TimeSpan.FromMilliseconds(500));
        }

        public Task WriteAsync(SignalRecord record)
        {
            record.WrittenAt = DateTime.Now;
            _queue.Enqueue(record);
            return Task.CompletedTask;
        }

        private async Task FlushAsync()
        {
            if (Interlocked.Exchange(ref _isFlushing, 1) == 1)
            {
                return;
            }

            var batch = new List<SignalRecord>();
            try
            {
                while (_queue.TryDequeue(out var item) && batch.Count < 500)
                {
                    batch.Add(item);
                }

                if (batch.Count == 0)
                {
                    return;
                }

                var dbRows = new List<DeviceSignalRawRow>(batch.Count);
                foreach (var item in batch)
                {
                    dbRows.Add(new DeviceSignalRawRow
                    {
                        SignalId = item.SignalId,
                        SignalValue = item.SignalValue,
                        Quality = (byte)item.Quality,
                        CollectedAt = item.CollectedAt,
                        WrittenAt = item.WrittenAt
                    });
                }

                await _db.Insertable(dbRows).ExecuteCommandAsync();

                lock (_archiveLock)
                {
                    _archive.AddRange(batch);
                    // 保留最近 2000 条，防止内存无限增长
                    if (_archive.Count > 2000)
                        _archive.RemoveRange(0, _archive.Count - 2000);
                }

                Interlocked.Add(ref _totalWritten, batch.Count);
                BatchFlushed?.Invoke(batch.AsReadOnly());
            }
            catch
            {
                foreach (var item in batch)
                {
                    _queue.Enqueue(item);
                }
            }
            finally
            {
                Interlocked.Exchange(ref _isFlushing, 0);
            }
        }

        public IReadOnlyList<SignalRecord> GetArchive()
        {
            lock (_archiveLock)
                return _archive.ToArray();
        }

        public void Dispose()
        {
            if (_disposed) return;
            _disposed = true;
            _flushTimer.Dispose();
        }
    }
}

在高并发场景下，建议所有关键接口都设计为幂等，采集写入也不例外——collected_at + signal_id 可以作为业务唯一键，防止重复写入。

c#
using AppWpf202603.Models;
using SqlSugar;
using System;
using System.Collections.Generic;
using System.Linq;
using System.Threading.Tasks;

namespace AppWpf202603.Services
{
    public class SignalConfigStore
    {
        private readonly ISqlSugarClient _db;

        public SignalConfigStore(ISqlSugarClient db)
        {
            _db = db;
        }

        public async Task<IReadOnlyList<SignalConfig>> MergeWithDatabaseAsync(IEnumerable<SignalConfig> defaults)
        {
            var defaultList = defaults.ToList();

            foreach (var cfg in defaultList)
            {
                var row = new SignalConfigRow
                {
                    SignalId = cfg.SignalId,
                    SignalType = (byte)cfg.SignalType,
                    PollIntervalMs = cfg.PollIntervalMs,
                    DeadbandValue = cfg.DeadbandValue,
                    WriteOnChange = cfg.WriteOnChange,
                    MqPushEnabled = cfg.MqPushEnabled,
                    UpdatedAt = DateTime.Now
                };

                var existing = await _db.Queryable<SignalConfigRow>().InSingleAsync(cfg.SignalId);
                if (existing == null)
                {
                    await _db.Insertable(row).ExecuteCommandAsync();
                }
                else
                {
                    await _db.Updateable(row)
                        .UpdateColumns(x => new
                        {
                            x.SignalType,
                            x.PollIntervalMs,
                            x.DeadbandValue,
                            x.WriteOnChange,
                            x.MqPushEnabled,
                            x.UpdatedAt
                        })
                        .WhereColumns(x => x.SignalId)
                        .ExecuteCommandAsync();
                }
            }

            var dbRows = await _db.Queryable<SignalConfigRow>().ToListAsync();
            var map = dbRows.ToDictionary(x => x.SignalId, StringComparer.OrdinalIgnoreCase);

            foreach (var cfg in defaultList)
            {
                if (!map.TryGetValue(cfg.SignalId, out var row))
                {
                    continue;
                }

                cfg.SignalType = (SignalType)row.SignalType;
                cfg.PollIntervalMs = row.PollIntervalMs;
                cfg.DeadbandValue = row.DeadbandValue;
                cfg.WriteOnChange = row.WriteOnChange;
                cfg.MqPushEnabled = row.MqPushEnabled;
            }

            return defaultList;
        }
    }
}

数据库操作使用sqlsugar 5.x版本。

---

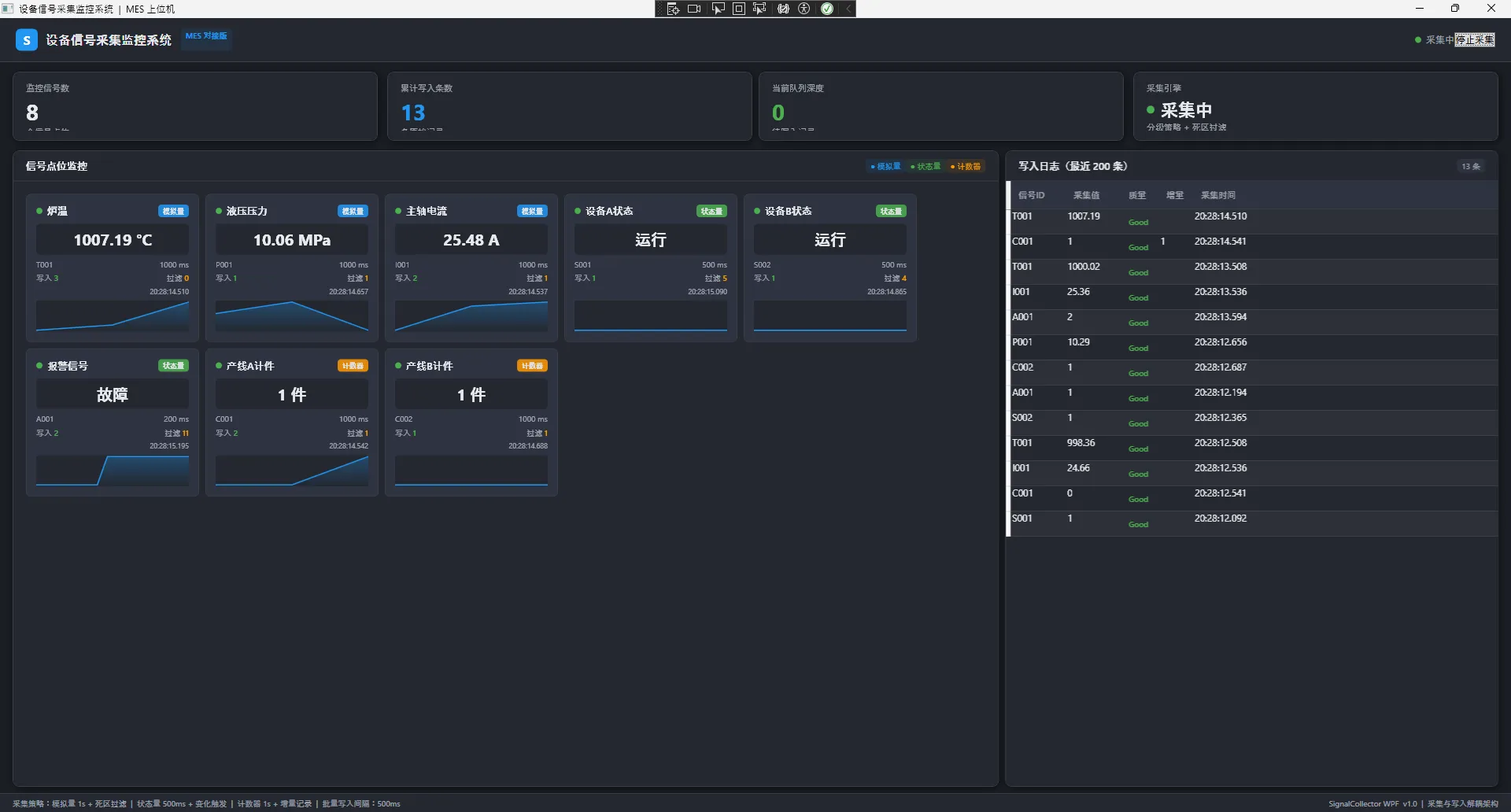

四、运行效果

五、经验总结

可以直接拿去用的几条原则

1. 先问业务，再定频率。 5 秒刷新的需求，不需要 100ms 采集。业务 SLA 是定频率的第一依据。

2. 分级策略优于统一频率。 模拟量、状态量、计数器的特征不同，混在一起用同一频率是资源浪费。

3. 死区过滤是模拟量采集的标配。 温度、压力这类信号有自然抖动，不加死区，写入量会膨胀 3–10 倍。

4. 采集与写入必须解耦。 写入阻塞不能影响采集节奏，队列缓冲是基本架构。

5. 把策略做成配置，不要硬编码。 现场调整频率是常态，改配置比改代码上线安全得多。

常见坑，提前规避

• 坑 1：用系统时间做 collected_at，忽略采集线程调度抖动。 建议在读取 PLC 数据的瞬间打时间戳，而不是入队或写库时。

• 坑 2：计数器只存当前值，不存增量。 断线重连后，计数器可能复位或跳变，只有增量才能还原真实产量。

• 坑 3：报警信号用轮询，漏掉短脉冲。 如果 PLC 报警持续时间短于轮询周期，必须改用锁存信号或中断机制。

• 坑 4：原始数据表无限增长，没有归档策略。 原始数据保留 7–30 天即可，超期数据应归档或删除，否则查询性能会持续劣化。

• 坑 5：频率调整没有灰度机制。 上线后如果需要调整采集频率，建议支持按设备分组热更新，避免全量重启影响生产。

下一步可以做什么

如果你的项目已经有基础的采集链路，下一步值得考虑的是：在原始数据层之上建一层聚合计算服务，把秒级原始数据聚合成分钟级、班次级的统计数据，让 MES 和报表系统直接消费聚合结果，而不是每次都去扫原始表。

这个话题涉及滑动窗口聚合、班次边界处理、断线补数等细节，可以作为下一篇的主题展开。

---

你在项目里遇到过类似的采集频率决策问题吗？欢迎在评论区分享你的实际做法，或者补充你在不同设备协议下的处理经验。
