本文面向有一定 C#/.NET 基础、正在接触工业数字化项目的开发者，聚焦离散制造车间中常见的四类现场信号类型，从业务含义到数据库设计再到代码实现，完整梳理一套可落地的映射方案。

---

一、问题引入

在我参与的一个汽车零部件工厂数字化项目中，现场有一台 PLC 通过 OPC-UA 向上位机推送数据。负责对接的开发同事把所有采集点一股脑存进了一张表，字段只有三个：point_name、value、timestamp。

上线后第一周，工艺工程师来反馈："你们系统里设备运行状态怎么是 0.9997？设备要么开要么关，哪来的小数？"

开发同事一脸茫然——他不知道这个点位其实是一个 AI（模拟量输入）信号，采集的是主轴电流，单位安培，而不是开关状态。他把所有信号都当成了"数值"，完全没有区分信号类型与业务含义。

这个问题在项目现场极其普遍。很多转行工业软件的开发者，在面对 DI/DO/AI/AO 这四类信号时，第一反应是"不就是读个值嘛"——但实际上，信号类型不同，业务语义不同，存储策略不同，处理逻辑也完全不同。

一旦混淆，轻则数据展示错误，重则触发错误报警、影响生产决策，甚至导致设备误动作。

---

二、经验分析

四类信号的本质区别

先把概念说清楚，这是后续一切设计的基础。

信号类型	全称	方向	值域	典型业务含义
DI	Digital Input（数字量输入）	设备 → 系统	0 / 1	按钮状态、传感器触发、门磁开关
DO	Digital Output（数字量输出）	系统 → 设备	0 / 1	继电器控制、指示灯、电磁阀
AI	Analog Input（模拟量输入）	设备 → 系统	连续浮点	温度、压力、电流、转速
AO	Analog Output（模拟量输出）	系统 → 设备	连续浮点	变频器频率设定、阀门开度指令

方向是第一个关键维度。DI 和 AI 是"读"，DO 和 AO 是"写"。很多开发者在设计接口时忽略了方向，把所有点位都设计成可读可写，导致系统误写了不该写的点位，造成安全隐患。

值域是第二个关键维度。数字量只有 0/1，业务上对应"状态翻转"；模拟量是连续值，业务上对应"工艺参数监控"。两者的存储频率、报警逻辑、历史查询方式都完全不同。

常见的错误做法

错误一：用统一的 value VARCHAR 字段存所有信号。 这看起来灵活，实际上丧失了类型约束，数值计算时还需要在代码里强制转换，极易出错。

错误二：DI/DO 用浮点数存储。 0.000000 和 1.000000 在数据库里看起来没问题，但一旦涉及"状态变化次数统计"或"边沿触发检测"，浮点比较会带来精度问题。

错误三：所有信号用相同的采集频率。 AI 信号（如温度）可能 1 秒采一次，DI 信号（如急停按钮）需要毫秒级响应，用同一个定时器轮询，要么浪费资源，要么漏掉关键事件。

错误四：忽略工程量转换。 现场 AI 信号通常是 4~20mA 或 0~10V 的电信号，PLC 读到的原始值可能是 0~4095（12位ADC）。不做工程量转换直接存库，业务人员完全看不懂。

我最终选择的方向

根据项目经验，我倾向于将信号点位的元数据与采集数据分离存储：

• 元数据表（signal_point）：定义信号类型、方向、工程量范围、单位、业务含义
• 数字量历史表（signal_digital_history）：只存 0/1 的状态变化记录（边沿存储）
• 模拟量历史表（signal_analog_history）：存连续采样值，支持按时间段查询

这样的好处是：采集层和业务层解耦，新增点位只需维护元数据，不需要改代码。

---

三、技术方案

整体架构

边沿存储的含义是：DI/DO 信号只在状态发生变化时（0→1 或 1→0）写入一条记录，而不是每秒都写。这对于开关量来说极大减少了写入量，同时保留了完整的状态变化历史。

数据库设计

信号点位元数据表 signal_point

sql
CREATE TABLE signal_point (
    id              BIGINT          NOT NULL PRIMARY KEY,  -- 点位ID
    point_code      VARCHAR(64)     NOT NULL UNIQUE,       -- 点位编码，如 "L01_SPINDLE_CURRENT"
    point_name      VARCHAR(128)    NOT NULL,              -- 点位名称
    signal_type     TINYINT         NOT NULL,              -- 1=DI 2=DO 3=AI 4=AO
    direction       TINYINT         NOT NULL,              -- 1=Input 2=Output
    device_id       BIGINT          NOT NULL,              -- 关联设备ID
    raw_min         DECIMAL(18,4)   NULL,                  -- 原始值下限（AI/AO用）
    raw_max         DECIMAL(18,4)   NULL,                  -- 原始值上限（AI/AO用）
    eng_min         DECIMAL(18,4)   NULL,                  -- 工程量下限
    eng_max         DECIMAL(18,4)   NULL,                  -- 工程量上限
    unit            VARCHAR(32)     NULL,                  -- 单位，如 "A"、"℃"、"rpm"
    business_tag    VARCHAR(128)    NULL,                  -- 业务语义标签，如 "主轴电流"
    alarm_high      DECIMAL(18,4)   NULL,                  -- 高报阈值
    alarm_low       DECIMAL(18,4)   NULL,                  -- 低报阈值
    is_enabled      TINYINT         NOT NULL DEFAULT 1,    -- 是否启用
    remark          VARCHAR(256)    NULL,
    created_at      DATETIME        NOT NULL,
    updated_at      DATETIME        NOT NULL
);

数字量历史表 signal_digital_history（边沿存储）

sql
CREATE TABLE signal_digital_history (
    id              BIGINT          NOT NULL PRIMARY KEY,
    point_id        BIGINT          NOT NULL,              -- 关联 signal_point.id
    point_code      VARCHAR(64)     NOT NULL,              -- 冗余存储，查询方便
    value           TINYINT         NOT NULL,              -- 0 或 1
    edge_type       TINYINT         NOT NULL,              -- 1=上升沿(0→1) 2=下降沿(1→0)
    occurred_at     DATETIME(3)     NOT NULL,              -- 毫秒精度时间戳
    source          VARCHAR(32)     NULL,                  -- 数据来源：OPC/Modbus/MQTT
    INDEX idx_point_time (point_id, occurred_at)
);

模拟量历史表 signal_analog_history（周期存储）

sql
CREATE TABLE signal_analog_history (
    id              BIGINT          NOT NULL PRIMARY KEY,
    point_id        BIGINT          NOT NULL,
    point_code      VARCHAR(64)     NOT NULL,
    raw_value       DECIMAL(18,4)   NOT NULL,              -- PLC原始值
    eng_value       DECIMAL(18,4)   NOT NULL,              -- 工程量换算后的值
    quality         TINYINT         NOT NULL DEFAULT 1,    -- 数据质量：1=Good 0=Bad
    sampled_at      DATETIME(3)     NOT NULL,              -- 采样时间
    INDEX idx_point_time (point_id, sampled_at)
);

模拟量历史表数据量增长极快。在实际项目中，建议按月分表，或使用 TimescaleDB / InfluxDB 等时序数据库存储 AI/AO 历史数据，SQL Server 或 MySQL 仅保留近 N 天的热数据。

---

四、代码与示例

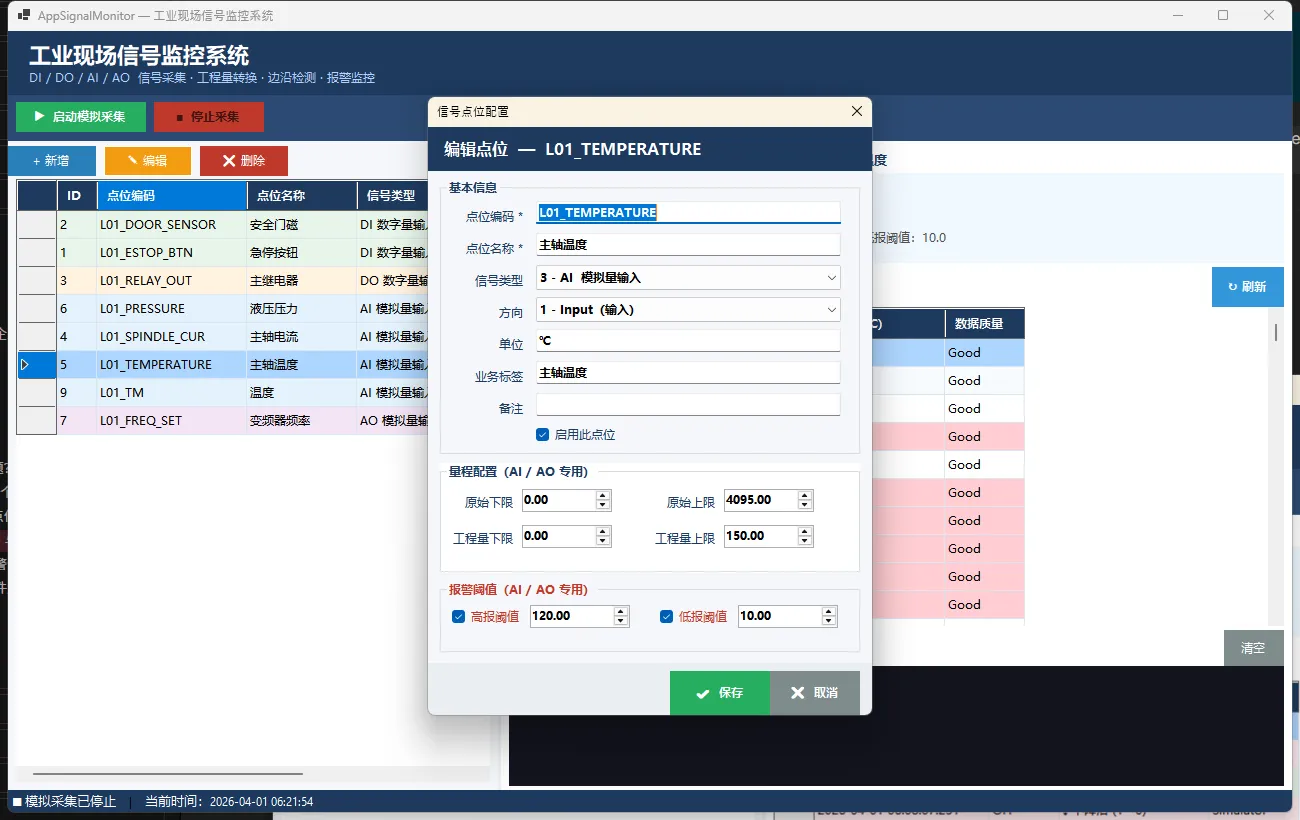

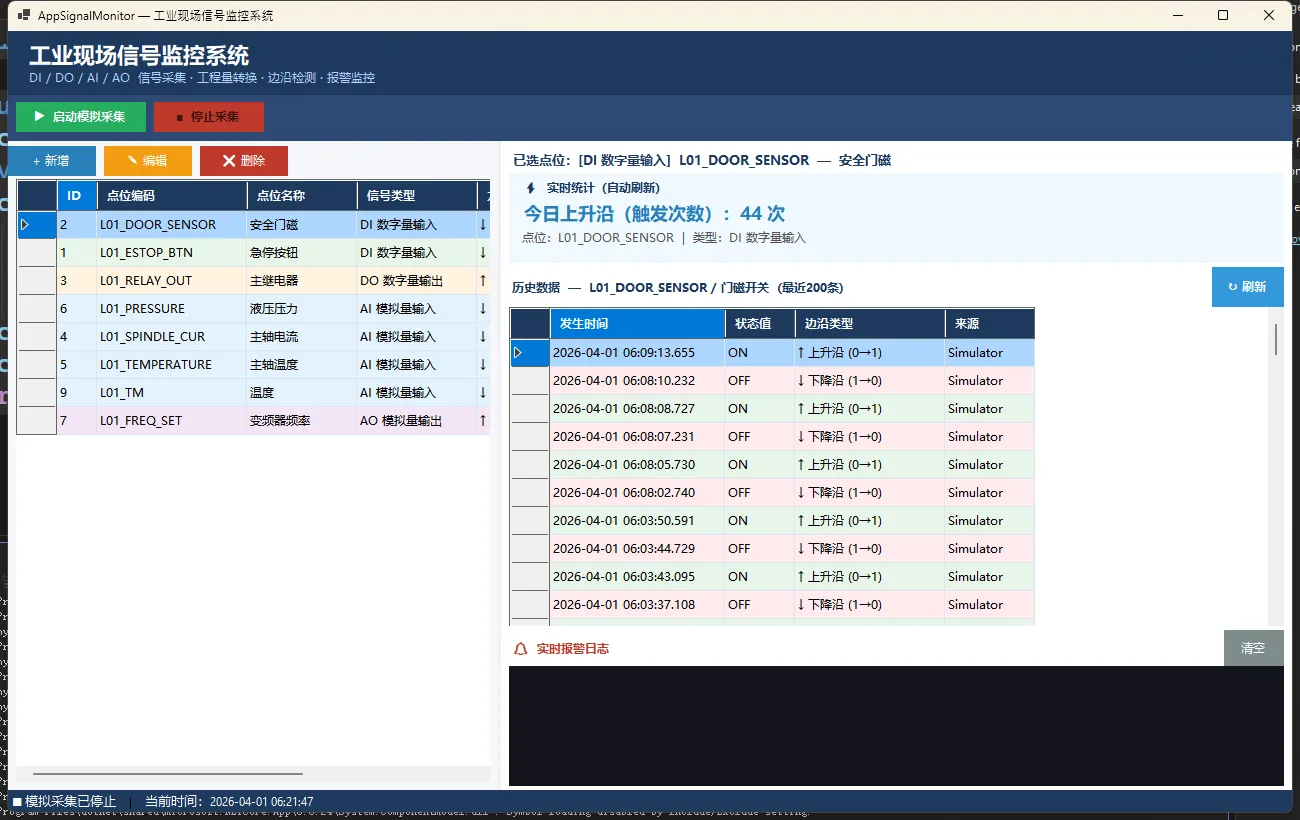

效果

工程量转换工具类

这是最容易被忽视的一步。PLC 的 AI 通道读到的是原始 ADC 值，必须线性映射到工程量。

csharp
namespace AppMonitor.Services;

public static class SignalConverter
{
    /// <summary>
    /// 线性工程量转换：rawValue → engValue
    /// </summary>
    public static double ToEngValue(
        double rawValue,
        double rawMin, double rawMax,
        double engMin, double engMax)
    {
        if (Math.Abs(rawMax - rawMin) < 1e-9)
            throw new ArgumentException("rawMin 与 rawMax 不能相等");

        rawValue = Math.Clamp(rawValue, rawMin, rawMax);
        return engMin + (rawValue - rawMin) / (rawMax - rawMin) * (engMax - engMin);
    }

    public static bool IsValidDigital(int value) => value == 0 || value == 1;
}

采集服务核心路由逻辑

csharp
using AppMonitor.Database;
using AppMonitor.Models;
using Microsoft.Data.Sqlite;

namespace AppMonitor.Services;

/// <summary>
/// 采集数据路由：根据信号类型分发到数字量或模拟量存储，并触发报警检测
/// </summary>
public class SignalDataRouter
{
    private readonly Dictionary<long, int> _lastDigitalState = new();

    // 报警事件：(点位, 工程量值, 报警描述)
    public event Action<SignalPoint, double, string>? AlarmTriggered;
    // 当有新的历史记录被写入时触发，参数为点位 Id
    public event Action<long>? DigitalDataInserted;
    public event Action<long>? AnalogDataInserted;

    public void Process(SignalPoint meta, double rawValue, DateTime occurredAt)
    {
        try
        {
            if (meta.IsDigital)
                ProcessDigital(meta, (int)rawValue, occurredAt);
            else
                ProcessAnalog(meta, rawValue, occurredAt);
        }
        catch (Exception ex)
        {
            System.Diagnostics.Debug.WriteLine($"[Router] Error {meta.PointCode}: {ex.Message}");
        }
    }

    private void ProcessDigital(SignalPoint meta, int current, DateTime occurredAt)
    {
        if (!SignalConverter.IsValidDigital(current)) return;

        bool hasLast = _lastDigitalState.TryGetValue(meta.Id, out int last);
        if (!hasLast || last != current)
        {
            int edgeType = current == 1 ? 1 : 2;
            using var conn = new SqliteConnection(DbHelper.ConnectionString);
            conn.Open();
            var cmd = conn.CreateCommand();
            cmd.CommandText = @"
                INSERT INTO signal_digital_history
                  (point_id, point_code, value, edge_type, occurred_at, source)
                VALUES (@pid, @pc, @val, @et, @oat, @src)";
            cmd.Parameters.AddWithValue("@pid", meta.Id);
            cmd.Parameters.AddWithValue("@pc", meta.PointCode);
            cmd.Parameters.AddWithValue("@val", current);
            cmd.Parameters.AddWithValue("@et", edgeType);
            cmd.Parameters.AddWithValue("@oat", occurredAt.ToString("yyyy-MM-dd HH:mm:ss.fff"));
            cmd.Parameters.AddWithValue("@src", "Simulator");
            cmd.ExecuteNonQuery();

            _lastDigitalState[meta.Id] = current;

            // 通知订阅者（UI 可据此刷新历史视图）
            DigitalDataInserted?.Invoke(meta.Id);
        }
    }

    private void ProcessAnalog(SignalPoint meta, double rawValue, DateTime occurredAt)
    {
        double engValue = rawValue;
        if (meta.RawMin.HasValue && meta.RawMax.HasValue &&
            meta.EngMin.HasValue && meta.EngMax.HasValue)
        {
            engValue = SignalConverter.ToEngValue(
                rawValue,
                meta.RawMin.Value, meta.RawMax.Value,
                meta.EngMin.Value, meta.EngMax.Value);
        }
        engValue = Math.Round(engValue, 4);

        using var conn = new SqliteConnection(DbHelper.ConnectionString);
        conn.Open();
        var cmd = conn.CreateCommand();
        cmd.CommandText = @"
            INSERT INTO signal_analog_history
              (point_id, point_code, raw_value, eng_value, quality, sampled_at)
            VALUES (@pid, @pc, @rv, @ev, 1, @sat)";
        cmd.Parameters.AddWithValue("@pid", meta.Id);
        cmd.Parameters.AddWithValue("@pc", meta.PointCode);
        cmd.Parameters.AddWithValue("@rv", rawValue);
        cmd.Parameters.AddWithValue("@ev", engValue);
        cmd.Parameters.AddWithValue("@sat", occurredAt.ToString("yyyy-MM-dd HH:mm:ss.fff"));
        cmd.ExecuteNonQuery();

        // 报警检测
        // 通知订阅者（UI 可据此刷新历史视图）
        AnalogDataInserted?.Invoke(meta.Id);
        if (meta.AlarmHigh.HasValue && engValue > meta.AlarmHigh.Value)
            AlarmTriggered?.Invoke(meta, engValue, $"高报警 > {meta.AlarmHigh.Value}{meta.Unit}");
        else if (meta.AlarmLow.HasValue && engValue < meta.AlarmLow.Value)
            AlarmTriggered?.Invoke(meta, engValue, $"低报警 < {meta.AlarmLow.Value}{meta.Unit}");
    }

    public List<SignalDigitalHistory> GetDigitalHistory(long pointId, int limit = 100)
    {
        var list = new List<SignalDigitalHistory>();
        using var conn = new SqliteConnection(DbHelper.ConnectionString);
        conn.Open();
        var cmd = conn.CreateCommand();
        cmd.CommandText = @"
            SELECT * FROM signal_digital_history
            WHERE point_id=@pid
            ORDER BY occurred_at DESC LIMIT @lim";
        cmd.Parameters.AddWithValue("@pid", pointId);
        cmd.Parameters.AddWithValue("@lim", limit);
        using var r = cmd.ExecuteReader();
        while (r.Read())
        {
            list.Add(new SignalDigitalHistory
            {
                Id = r.GetInt64(0),
                PointId = r.GetInt64(1),
                PointCode = r.GetString(2),
                Value = r.GetInt32(3),
                EdgeType = r.GetInt32(4),
                OccurredAt = DateTime.Parse(r.GetString(5)),
                Source = r.IsDBNull(6) ? null : r.GetString(6)
            });
        }
        return list;
    }

    public List<SignalAnalogHistory> GetAnalogHistory(long pointId, int limit = 100)
    {
        var list = new List<SignalAnalogHistory>();
        using var conn = new SqliteConnection(DbHelper.ConnectionString);
        conn.Open();
        var cmd = conn.CreateCommand();
        cmd.CommandText = @"
            SELECT * FROM signal_analog_history
            WHERE point_id=@pid
            ORDER BY sampled_at DESC LIMIT @lim";
        cmd.Parameters.AddWithValue("@pid", pointId);
        cmd.Parameters.AddWithValue("@lim", limit);
        using var r = cmd.ExecuteReader();
        while (r.Read())
        {
            list.Add(new SignalAnalogHistory
            {
                Id = r.GetInt64(0),
                PointId = r.GetInt64(1),
                PointCode = r.GetString(2),
                RawValue = r.GetDouble(3),
                EngValue = r.GetDouble(4),
                Quality = r.GetInt32(5),
                SampledAt = DateTime.Parse(r.GetString(6))
            });
        }
        return list;
    }

    public (double Avg, double Max, double Min, int Count) GetAnalogStats(long pointId)
    {
        using var conn = new SqliteConnection(DbHelper.ConnectionString);
        conn.Open();
        var cmd = conn.CreateCommand();
        cmd.CommandText = @"
            SELECT AVG(eng_value), MAX(eng_value), MIN(eng_value), COUNT(*)
            FROM signal_analog_history
            WHERE point_id=@pid AND quality=1
              AND sampled_at >= datetime('now','-1 hour')";
        cmd.Parameters.AddWithValue("@pid", pointId);
        using var r = cmd.ExecuteReader();
        if (r.Read() && !r.IsDBNull(0))
            return (r.GetDouble(0), r.GetDouble(1), r.GetDouble(2), r.GetInt32(3));
        return (0, 0, 0, 0);
    }

    public int GetDigitalEdgeCount(long pointId, int edgeType)
    {
        using var conn = new SqliteConnection(DbHelper.ConnectionString);
        conn.Open();
        var cmd = conn.CreateCommand();
        cmd.CommandText = @"
            SELECT COUNT(*) FROM signal_digital_history
            WHERE point_id=@pid AND edge_type=@et
              AND occurred_at >= date('now')";
        cmd.Parameters.AddWithValue("@pid", pointId);
        cmd.Parameters.AddWithValue("@et", edgeType);
        return Convert.ToInt32(cmd.ExecuteScalar() ?? 0);
    }
}

业务语义查询示例

业务层查询"某设备主轴电流在过去 1 小时的平均值"：

sql
-- 查询指定点位最近1小时的模拟量平均值、最大值、最小值
SELECT
    sp.business_tag                     AS 业务名称,
    sp.unit                             AS 单位,
    AVG(sah.eng_value)                  AS 平均值,
    MAX(sah.eng_value)                  AS 最大值,
    MIN(sah.eng_value)                  AS 最小值,
    COUNT(*)                            AS 采样点数
FROM signal_analog_history sah
INNER JOIN signal_point sp ON sp.id = sah.point_id
WHERE sah.point_code = 'L01_SPINDLE_CURRENT'
  AND sah.sampled_at >= DATE_SUB(NOW(), INTERVAL 1 HOUR)
  AND sah.quality = 1  -- 只统计质量好的数据
GROUP BY sp.business_tag, sp.unit;

查询某设备急停按钮今天的触发次数（数字量边沿统计）：

sql
-- 统计今日上升沿次数（0→1，即"被按下"的次数）
SELECT
    point_code,
    COUNT(*) AS 触发次数
FROM signal_digital_history
WHERE point_code = 'L01_ESTOP_BTN'
  AND edge_type = 1                          -- 上升沿
  AND occurred_at >= CURDATE()
GROUP BY point_code;

---

五、经验总结

可直接带走的要点

1. 元数据驱动，点位配置化。 把信号类型、量程、单位、业务标签全部存进 signal_point 表，采集逻辑读元数据动态处理，新增点位无需改代码。

2. 数字量用边沿存储，不要全量存储。 一个开关量每秒采集一次，一年就是 3100 万条记录，而状态实际可能一天只变化几十次。边沿存储可将存储量降低 99% 以上。

3. 模拟量必须做工程量转换，且转换参数入库。 原始值和工程量都要存，方便事后排查传感器漂移或标定问题。

4. 方向（Input/Output）必须在元数据中明确。 任何对 Output 点位的写操作都需要额外的权限校验和操作日志，不能和读操作混在一起处理。

5. 采集时间用设备时间戳，不用服务器时间。 网络延迟、服务重启都会导致服务器时间不准，设备时间戳才是真实的事件发生时间。

常见坑与避免建议

• 坑1：value 字段用 VARCHAR 存所有信号值。 避免方法：数字量和模拟量分表，字段类型明确。

• 坑2：浮点数比较判断数字量状态变化。 避免方法：数字量只存 TINYINT，用整数判等。

• 坑3：工程量转换写在前端展示层。 避免方法：转换在采集服务完成，数据库存工程量，展示层直接用。

• 坑4：所有点位共用一个采集定时器，频率相同。 避免方法：DI/DO 用事件订阅（OPC-UA DataChange），AI/AO 用轮询，频率分级配置。

• 坑5：忽略数据质量标记。 避免方法：OPC-UA 本身有 Quality 字段（Good/Bad/Uncertain），一定要存下来，报表统计时过滤掉 Bad 数据，否则会出现异常峰值。

下一步行动建议

如果你现在正在做类似的项目，建议先把 signal_point 元数据表建好，和现场工艺工程师一起把每个点位的业务含义、量程、单位逐一确认填入——这张表是整个信号系统的"地基"，后续所有采集、存储、报警、报表都依赖它。不要急着写采集代码，先把数据字典定义清楚。

---

你在项目里遇到过类似的信号类型混淆问题吗？或者在工程量转换、边沿检测这块有不同的实践方式？欢迎在评论区分享你的做法。
