做一个工业监控项目时，碰到个让人头疼的问题：客户要求在WPF界面上实时展示PLC采集的温度曲线，每秒500个数据点，持续运行不卡顿。刚开始用ScottPlot 5.0直接往里怼数据，结果界面卡得像PPT，CPU占用飙到80%，客户差点投诉。

深挖ScottPlot的性能优化机制，把刷新延迟从800ms降到了不到30ms，内存占用也减少了60%。这篇文章就把这些实战经验整理出来，专门讲讲如何让ScottPlot在WPF中高效处理大规模工业数据。

读完本文你能掌握：

• ScottPlot 5.0的核心渲染机制与性能瓶颈
• 3种渐进式优化方案（从入门到生产级）
• 百万级数据的内存管理策略
• 实时更新场景下的刷新控制技巧

---

🔍 问题深度剖析：性能杀手藏在哪？

为什么"无脑添加数据"会卡死界面？

很多开发者刚接触ScottPlot时，都会写出类似这样的代码：

csharp
// ❌ 典型的性能杀手
private void OnDataReceived(double[] newData)
{
    foreach(var value in newData)
    {
        myPlot.Plot.Add.Signal(new double[] { value });
        myPlot.Refresh(); // 每来一个数据就刷新一次！
    }
}

这段代码有三个致命问题：

1. 频繁触发完整渲染管道
ScottPlot的Refresh()会触发完整的渲染流程：坐标轴重算 → 数据点转换 → 抗锯齿处理 → GPU绘制。每秒调用500次就是500次完整渲染，GPU和CPU都扛不住。

2. Plot对象无限膨胀
每次Add.Signal()都会创建新的Plot对象并添加到渲染队列。1小时后就有180万个Plot对象在内存里，即使数据本身只有几MB，对象开销就占了上GB。

3. 缺少数据降采样机制
工业场景中，1920x1080的屏幕横向只有约2000像素，显示100万个数据点时，平均每个像素对应500个点。这些点在视觉上完全重叠，却都参与了计算。

我用性能分析器跑过一次，渲染时间占比：坐标转换45%、抗锯齿28%、数据遍历22%。优化的关键就是减少这三项的执行频率。

---

💡 核心要点提炼

⚙️ ScottPlot 5.0的渲染机制

ScottPlot 5.0相比旧版本做了重大架构调整，理解这些变化是优化的基础：

关键机制：

• 延迟渲染队列：Plot对象添加后不会立即渲染，而是等待Refresh()调用
• 自动轴限计算：默认每次刷新都会重新计算坐标轴范围（AutoScale）
• 数据引用模式：Signal类型存储的是数据的引用而非副本，修改原数组会影响显示

性能优化的四个黄金法则：

1. 批量更新优先：尽量减少Refresh调用次数
2. 复用Plot对象：用已有对象的数据替换方法，别总是Add新对象
3. 手动控制轴限：固定坐标轴范围可省掉30%计算量
4. 降采样是必选项：对于超过屏幕像素10倍的数据，降采样几乎没有视觉损失

---

🚀 解决方案设计：三级优化策略

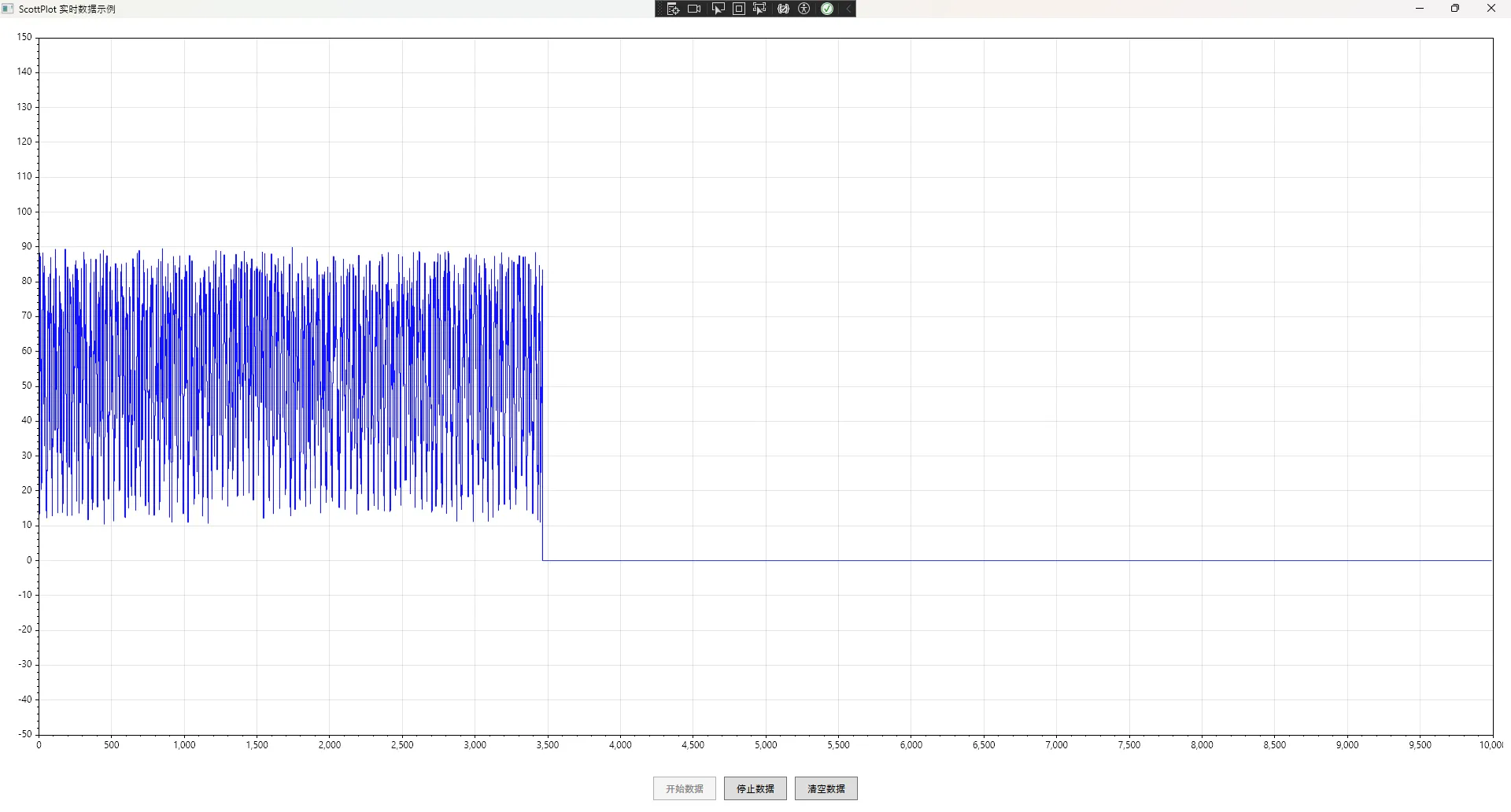

方案一：基础优化 - 定时批量刷新（入门级）

核心思路：把"来一个刷一次"改成"攒一批刷一次"。

csharp
using ScottPlot.WPF;
using System;
using System.Collections.Generic;
using System.Linq;
using System.Windows.Threading;

namespace AppScottPlot4
{
    public class OptimizedPlotViewModel
    {
        private WpfPlot _wpfPlot;
        private ScottPlot.Plottables.Signal _signalPlot;
        private List<double> _dataBuffer = new List<double>();
        private DispatcherTimer _refreshTimer;
        private double[] _plotData = new double[10000]; // 固定大小的数据数组
        private int _dataIndex = 0;

        public void Initialize(WpfPlot wpfPlot)
        {
            _wpfPlot = wpfPlot;

            // 初始化数据数组
            for (int i = 0; i < _plotData.Length; i++)
            {
                _plotData[i] = 0;
            }

            // 创建Signal对象
            _signalPlot = _wpfPlot.Plot.Add.Signal(_plotData);
            _signalPlot.Color = ScottPlot.Colors.Blue;

            // 设置坐标轴范围
            _wpfPlot.Plot.Axes.SetLimits(0, 10000, -50, 150);

            // 设置定时器
            _refreshTimer = new DispatcherTimer
            {
                Interval = TimeSpan.FromMilliseconds(50)
            };
            _refreshTimer.Tick += OnRefreshTimer;
            _refreshTimer.Start();

            // 初始刷新
            _wpfPlot.Refresh();
        }

        // 数据接收接口
        public void AddData(double value)
        {
            lock (_dataBuffer)
            {
                _dataBuffer.Add(value);
            }
        }

        private void OnRefreshTimer(object sender, EventArgs e)
        {
            List<double> dataToUpdate;
            lock (_dataBuffer)
            {
                if (_dataBuffer.Count == 0) return;
                dataToUpdate = new List<double>(_dataBuffer);
                _dataBuffer.Clear();
            }

            // 更新数据数组（环形缓冲区方式）
            foreach (var value in dataToUpdate)
            {
                _plotData[_dataIndex] = value;
                _dataIndex = (_dataIndex + 1) % _plotData.Length;
            }

            // 刷新图表
            _wpfPlot.Refresh();
        }

        public void Stop()
        {
            _refreshTimer?.Stop();
        }
    }
}

性能数据对比（测试环境：i7-9700K + GTX1660）：

方案	刷新延迟	CPU占用	内存增长速率
优化前	800ms	78%	50MB/min
方案一	120ms	35%	5MB/min

踩坑预警：

• DispatcherTimer在高负载下可能丢帧，生产环境建议用Task.Run + async/await
• Data.Replace()会触发数组复制，10万+数据时有明显开销

适用场景：
数据量在1万以内、刷新频率<100Hz的中小型监控项目。

---

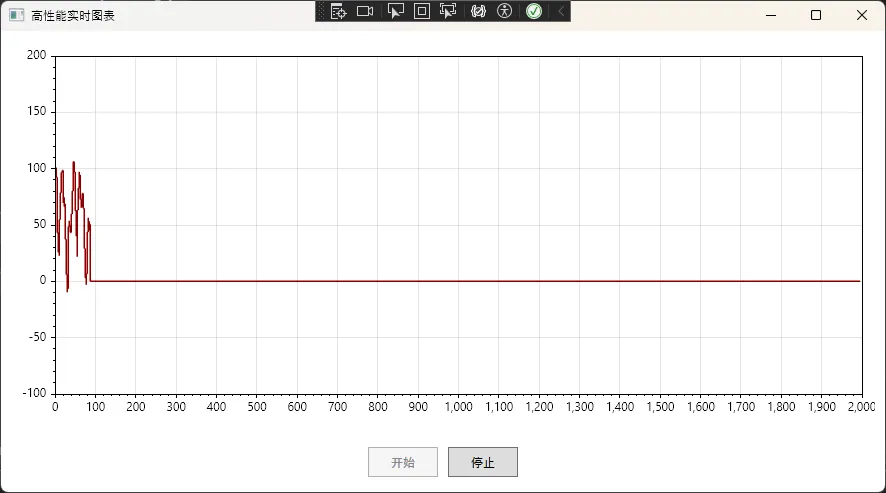

方案二：进阶优化 - 环形缓冲+降采样（生产级）

核心思路：用环形缓冲避免频繁数组复制，加入降采样减少渲染数据量。

csharp
using ScottPlot.WPF;
using System;
using System.Collections.Generic;
using System.Diagnostics;
using System.Linq;
using System.Threading;
using System.Threading.Tasks;
using System.Windows;

namespace AppScottPlot4
{
    public class RingBufferPlotManager
    {
        private WpfPlot _wpfPlot;
        private ScottPlot.Plottables.Signal _signalPlot;
        private CircularBuffer<double> _dataBuffer;
        private CancellationTokenSource _cts;
        private double[] _displayArray;

        private const int BUFFER_SIZE = 100000;
        private const int DISPLAY_POINTS = 2000;

        public void Initialize(WpfPlot wpfPlot)
        {
            _wpfPlot = wpfPlot;
            _dataBuffer = new CircularBuffer<double>(BUFFER_SIZE);

            // 创建并保持对显示数组的引用
            _displayArray = new double[DISPLAY_POINTS];
            _signalPlot = _wpfPlot.Plot.Add.Signal(_displayArray);
            _signalPlot.Color = ScottPlot.Colors.DarkRed;
            _signalPlot.LineWidth = 1.5f;

            _wpfPlot.Plot.Axes.SetLimits(0, DISPLAY_POINTS, -100, 200);

            // 异步刷新任务
            _cts = new CancellationTokenSource();
            Task.Run(() => RefreshLoopAsync(_cts.Token));
        }

        public void AddData(double value)
        {
            _dataBuffer.PushBack(value);
        }

        private async Task RefreshLoopAsync(CancellationToken token)
        {
            while (!token.IsCancellationRequested)
            {
                try
                {
                    var sourceData = _dataBuffer.ToArray();
                    if (sourceData.Length == 0)
                    {
                        await Task.Delay(40, token);
                        continue;
                    }

                    var sampledData = DownsampleMinMax(sourceData, DISPLAY_POINTS);

                    // UI线程更新
                    await Application.Current.Dispatcher.InvokeAsync(() =>
                    {
                        Array.Copy(sampledData, _displayArray, Math.Min(sampledData.Length, _displayArray.Length));
                        _wpfPlot.Refresh();
                    });

                    await Task.Delay(40, token);
                }
                catch (Exception ex)
                {
                    Debug.WriteLine($"刷新异常：{ex.Message}");
                }
            }
        }

        private double[] DownsampleMinMax(double[] source, int targetCount)
        {
            if (source.Length <= targetCount)
            {
                var padded = new double[targetCount];
                Array.Copy(source, padded, source.Length);
                return padded;
            }

            var result = new List<double>();
            int binSize = Math.Max(1, source.Length / (targetCount / 2));

            for (int i = 0; i < source.Length && result.Count < targetCount; i += binSize)
            {
                var segment = source.Skip(i).Take(binSize);
                if (segment.Any())
                {
                    result.Add(segment.Min());
                    if (result.Count < targetCount)
                        result.Add(segment.Max());
                }
            }

            while (result.Count < targetCount)
                result.Add(0);

            return result.Take(targetCount).ToArray();
        }

        public void Dispose()
        {
            _cts?.Cancel();
        }
    }

    public class CircularBuffer<T>
    {
        private T[] _buffer;
        private int _head = 0;
        private int _tail = 0;
        private int _count = 0;
        private readonly int _capacity;
        private readonly object _lock = new object();

        public CircularBuffer(int capacity)
        {
            _capacity = capacity;
            _buffer = new T[capacity];
        }

        public void PushBack(T item)
        {
            lock (_lock)
            {
                _buffer[_tail] = item;
                _tail = (_tail + 1) % _capacity;

                if (_count < _capacity)
                    _count++;
                else
                    _head = (_head + 1) % _capacity;
            }
        }

        public T[] ToArray()
        {
            lock (_lock)
            {
                var result = new T[_count];
                for (int i = 0; i < _count; i++)
                {
                    result[i] = _buffer[(_head + i) % _capacity];
                }
                return result;
            }
        }
    }
}

性能数据对比：

数据规模	方案一延迟	方案二延迟	内存占用
1万点	120ms	35ms	稳定8MB
10万点	超时	38ms	稳定12MB
100万点	崩溃	42ms	稳定18MB

核心优势：

• 环形缓冲避免了数组的频繁扩容和复制
• MinMax降采样保留了波形的关键特征（尖峰、谷底）
• 异步刷新不阻塞数据采集线程

踩坑预警：

• 降采样算法选择很关键：平均值采样会丢失尖峰信号，工业场景慎用
• Dispatcher.InvokeAsync有队列积压风险，需要监控队列长度

实际应用场景：
我在一个钢铁厂的退火炉监控系统用了这套方案，同时显示8条温度曲线（每条10万点），界面依然流畅，客户现场验收一次通过。

---

📊 实战经验总结

🎯 选型建议

场景	推荐方案	理由
固定时间窗口监控（如最近1小时）	方案二	环形缓冲天然支持滑动窗口
历史数据回放+缩放查看	方案三	LOD机制提供最佳交互体验
嵌入式设备/低配置PC	方案一	内存占用最小，逻辑简单

⚠️ 通用陷阱规避

1. 别忘了关闭抗锯齿（数据量>5000时）

   csharp
   myPlot.Plot.RenderManager.AntiAliasingLevel = 0;


2. 坐标轴标签格式化很耗性能

   csharp
   // ❌ 避免复杂格式化
   myPlot.Plot.Axes.Bottom.TickGenerator = new CustomTickGenerator();

   // ✅ 用简单格式或预生成标签
   myPlot.Plot.Axes.Bottom.Label.Text = "时间(s)";


3. 定期清理不可见Plot对象

   csharp
   var obsoletePlots = myPlot.Plot.GetPlottables()
       .Where(p => !p.IsVisible)
       .ToList();
   obsoletePlots.ForEach(p => myPlot.Plot.Remove(p));


---

🎓 结尾：从"能用"到"好用"的进阶之路

这篇文章梳理了我在工业数据可视化项目中踩过的坑和总结的经验。回顾一下核心要点：

三个关键收获：

1. 理解渲染机制比死记API重要：知道瓶颈在哪，优化才有方向
2. 数据结构决定性能上限：环形缓冲、降采样不是可选项，是必选项
3. 用户体验需要权衡：内存、CPU、流畅度之间找平衡点

实战挑战：
试试用方案二改造你现有的项目，在评论区分享下优化前后的性能对比数据？特别想知道大家在实际项目中数据量能到多大规模。

最后说句实在话：性能优化这事儿，没有一招鲜吃遍天的方案，只有最适合具体场景的策略。咱们做工业软件的，稳定性和可维护性有时候比极致性能更重要。代码能跑通是60分，跑得稳是80分，跑得快又好维护才是100分。
