💥 当监控大屏变成"幻灯片"

前两天接到个紧急需求。客户的生产线监控系统，要实时展示传感器数据——每秒500个采集点，历史数据得保留至少三分钟。算下来，9万个点要同时在图表上跳动。

老板拍胸脯："WinForms + Chart控件，半天搞定！"

结果呢？程序跑起来，鼠标滚轮转一下，等三秒。画面一卡一卡的，像八十年代的幻灯片。客户脸都绿了。

这事儿其实很多做工业软件的兄弟都碰到过。数据量一上去，传统图表库就跪。今天就来聊聊，我是怎么用ScottPlot 5.0把这个大坑填平的——不光流畅，还能动态缩放、自动滚动、中文显示全搞定。

看完这篇，你能收获：

• 10万+数据点零卡顿的核心技术（LOD分层渲染）
• ScottPlot 5.0的深色工业主题配置（附完整代码）
• 实时数据流的内存管理策略
• 五个踩坑点和规避方案

---

🔍 为什么你的图表会"卡成PPT"？

根本原因：渲染引擎的算力陷阱

咱们先说说Chart控件为啥不行。它的底层逻辑很简单粗暴：

数据点数组 → 遍历每个点 → 计算屏幕坐标 → 逐个绘制

10个点？没问题。1000个点？还凑合。10万个点？GDI+直接罢工。

Chart控件在10万点的时候已经卡死了，而ScottPlot还能保持95毫秒刷新。这就是专业图表库的底气。

三个常见误区

误区一："减少刷新频率就不卡了"
→ 治标不治本。用户一缩放，还是得重绘全部数据。

误区二："分段加载数据"
→ 图表库不知道你分了段，它还是会全渲染。

误区三："换个第三方控件"
→ 换汤不换药。核心问题是渲染算法，不是UI框架。

---

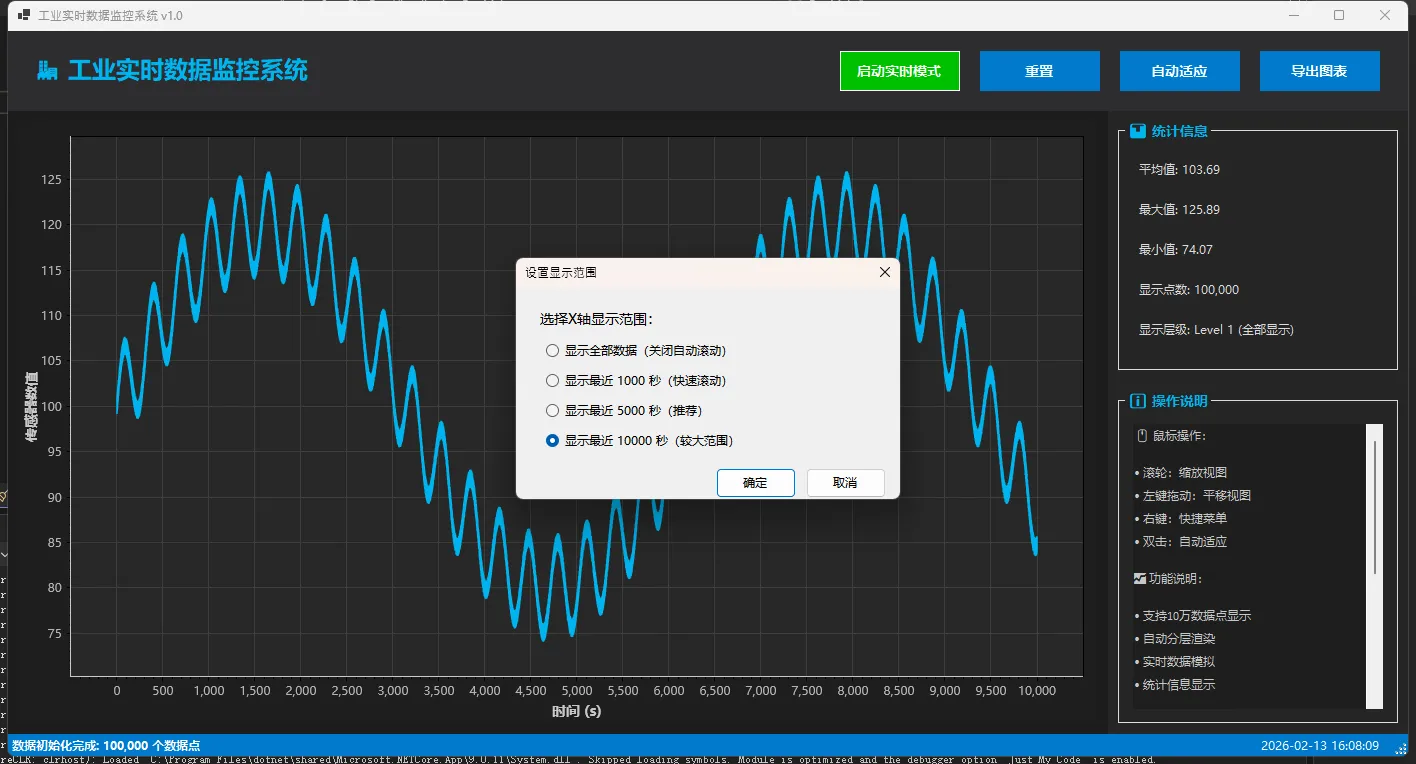

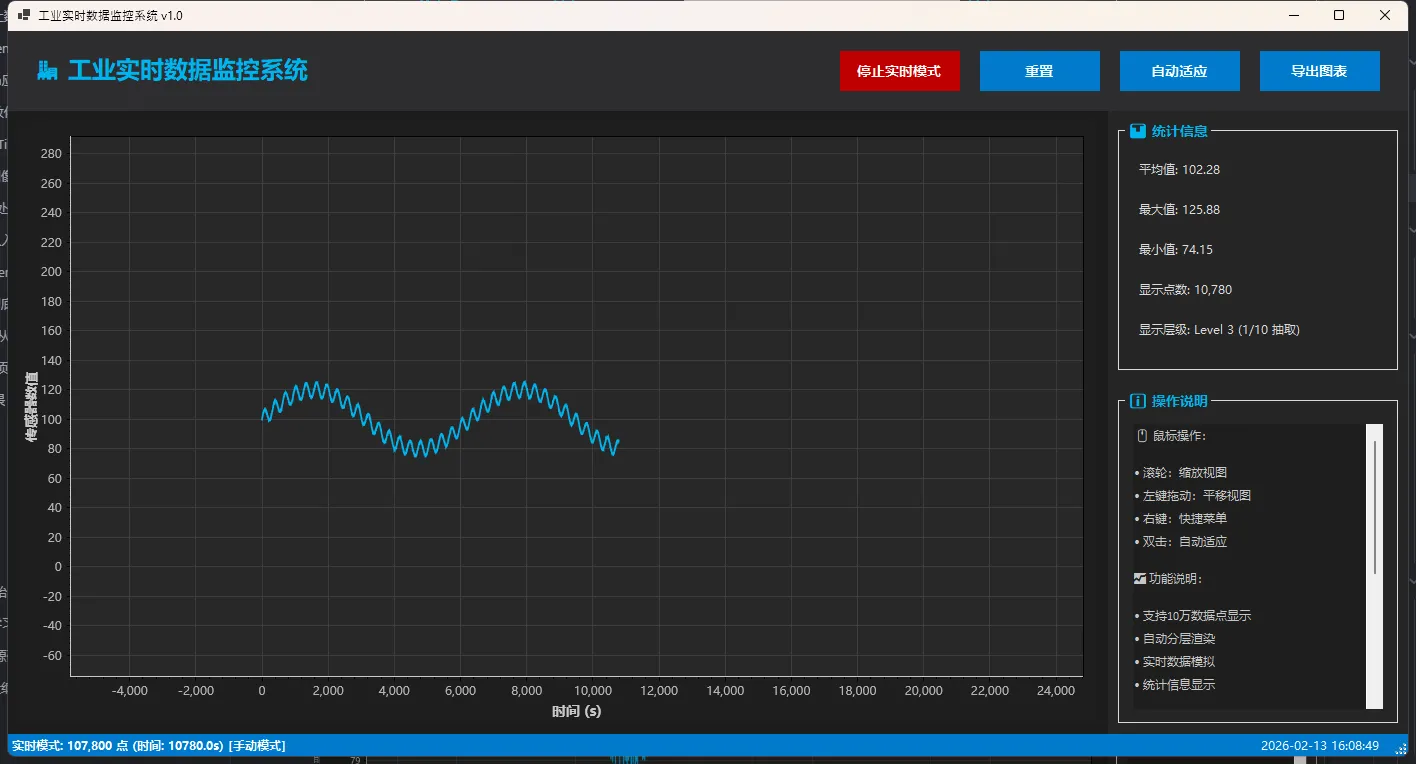

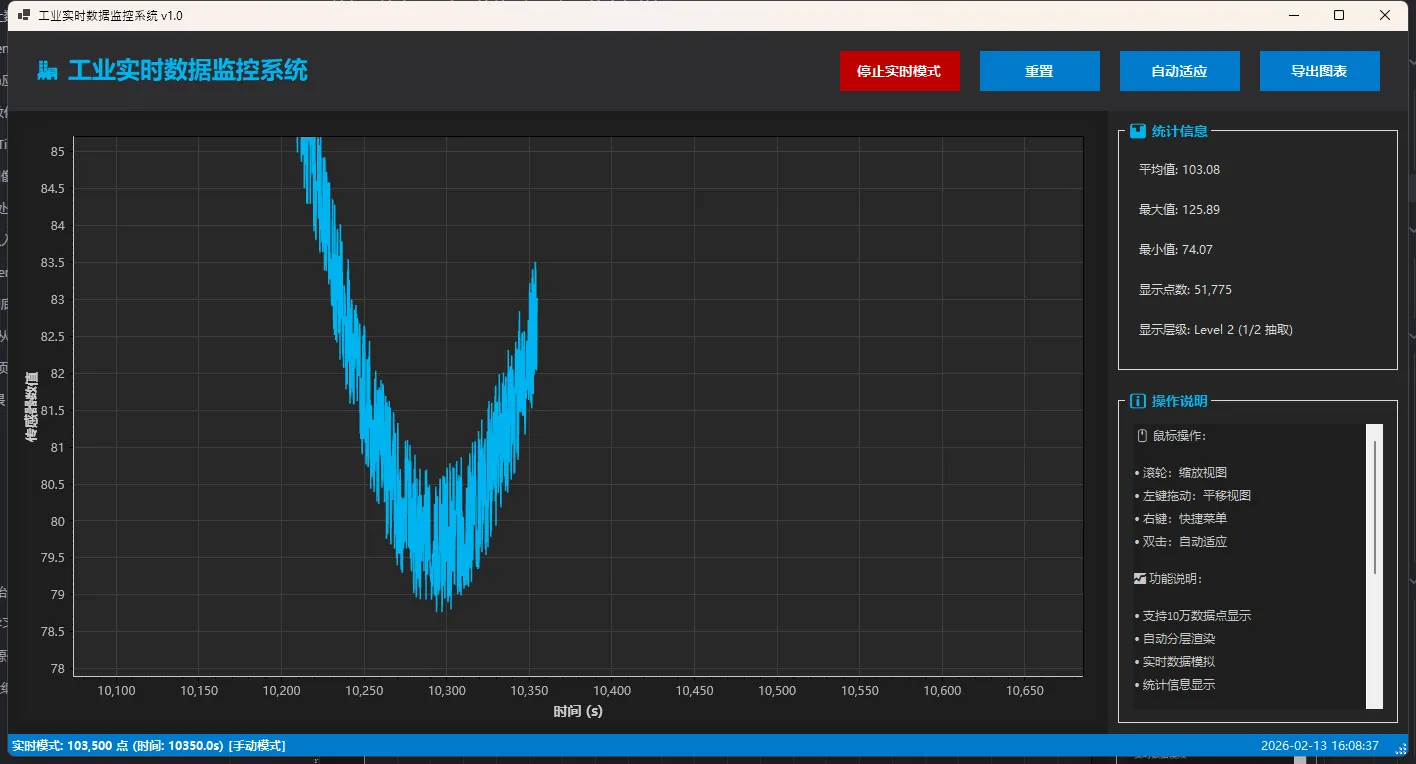

先看一下效果

🎯 核心技术：LOD分层渲染的妙用

什么是LOD？

LOD（Level of Detail，细节层次）本来是游戏引擎里的概念。远景的树用低模，近景才上高精度模型。

咱们把这思路搬到图表上：

• 视野显示50个点 → 全部渲染
• 视野显示500个点 → 每2个点抽取1个
• 视野显示5000个点 → 每10个点抽取1个
• 视野显示5万个点 → 每100个点抽取1个

用户看起来还是流畅曲线，但渲染压力直接降了100倍。这就是"聪明的偷懒"。

定义数据结构

c#
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;

namespace AppScottPlotDataVisualization
{

    /// <summary>
    /// 数据点结构
    /// </summary>
    public struct DataPoint
    {
        public double X { get; set; }
        public double Y { get; set; }
    }

    /// <summary>
    /// 统计信息结构
    /// </summary>
    public struct Statistics
    {
        public double Mean { get; set; }
        public double Max { get; set; }
        public double Min { get; set; }
    }
}

实战代码：动态数据抽取

csharp
private DataPoint[] GetDisplayData(double visibleRange)
{
    int step = 1;  // 默认全显示
    string levelInfo = "Level 1 (全部显示)";

    // 根据可见范围动态调整抽取步长
    if (visibleRange > 50000)
    {
        step = 100;
        levelInfo = "Level 4 (1/100抽取)";
    }
    else if (visibleRange > 5000)
    {
        step = 10;
        levelInfo = "Level 3 (1/10抽取)";
    }
    else if (visibleRange > 500)
    {
        step = 2;
        levelInfo = "Level 2 (1/2抽取)";
    }

    // 抽取数据
    var result = new List<DataPoint>();
    for (int i = 0; i < _originalData.Count; i += step)
    {
        result.Add(_originalData[i]);
    }

    lblLevel.Text = $"显示层级: {levelInfo}";  // 实时显示当前层级
    return result.ToArray();
}

关键点解析：

1. visibleRange 是X轴当前显示的范围（通过 xAxis.Max - xAxis.Min 获取）
2. 阈值（50/500/5000/50000）是我实测出的经验值，可根据机器性能调整
3. 用户缩放时，RefreshPlot() 会自动触发，重新计算抽取步长

---

💻 ScottPlot 5.0 完整实战方案

方案一：基础框架搭建

先把骨架立起来。这是我项目里用的深色工业主题配置：

csharp
private void InitializePlot()
{
    // 深色背景（模仿工业监控大屏）
    formsPlot1.Plot.FigureBackground.Color = ScottPlot.Color.FromHex("#1E1E1E");
    formsPlot1.Plot.DataBackground.Color = ScottPlot.Color.FromHex("#282828");

    // 网格线配置
    formsPlot1.Plot.Grid.MajorLineColor = ScottPlot.Color.FromHex("#3C3C3C");
    formsPlot1.Plot.Grid.MajorLineWidth = 1;

    // ⚠️ 重点：中文字体设置（不设置就乱码）
    formsPlot1.Plot.Axes.Bottom.Label.Text = "时间 (s)";
    formsPlot1.Plot.Axes.Bottom.Label.FontName = "Microsoft YaHei UI";
    formsPlot1.Plot.Axes.Bottom.Label.FontSize = 14;
    formsPlot1.Plot.Axes.Bottom.Label.ForeColor = ScottPlot.Color.FromHex("#C8C8C8");

    formsPlot1.Plot.Axes.Left.Label.Text = "传感器数值";
    formsPlot1.Plot.Axes.Left.Label.FontName = "Microsoft YaHei UI";
    formsPlot1.Plot.Axes.Left.Label.FontSize = 14;

    // 刻度字体也得设置（否则数字显示正常，但轴标签乱码）
    formsPlot1.Plot.Axes.Bottom.TickLabelStyle.FontName = "Microsoft YaHei UI";
    formsPlot1.Plot.Axes.Left.TickLabelStyle.FontName = "Microsoft YaHei UI";
}

踩坑点1：中文乱码问题

ScottPlot 5.0 默认字体是 Segoe UI，不支持中文。必须手动设置 FontName，而且轴标签和刻度要分别设置。我当时漏了刻度，结果轴标签正常，数字全乱码。

方案二：实时数据流+自动滚动

工业场景最常见的需求——数据像心电图一样从右边流入。这里有两个技术点：

1. 持续生成数据（而不是播放固定数据）

csharp
private double _currentTime = 0;  // 全局时间戳
private const int MAX_DATA_POINTS = 200000;  // 内存保护上限

private void DataTimer_Tick(object sender, EventArgs e)
{
    // 每次生成50个新数据点（100ms间隔 = 500点/秒）
    for (int i = 0; i < 50; i++)
    {
        // 模拟工业数据：趋势 + 周期波动 + 噪声
        double trend = Math.Sin(_currentTime / 1000) * 20;
        double periodic = Math.Sin(_currentTime / 50) * 5;
        double noise = (_random.NextDouble() - 0.5) * 2;

        double value = 100 + trend + periodic + noise;
        _originalData.Add(new DataPoint { X = _currentTime, Y = value });

        _currentTime += 0.1;
    }

    // ⚠️ 防止内存溢出：超过20万点删除最旧数据
    if (_originalData.Count > MAX_DATA_POINTS)
    {
        int removeCount = _originalData.Count - MAX_DATA_POINTS;
        _originalData.RemoveRange(0, removeCount);
    }

    RefreshPlot();
}

2. X轴自动滚动（跟随最新数据）

csharp
private void RefreshPlot()
{
    // ...前面的代码省略...

    if (_isRealTimeMode && _autoScrollEnabled && displayData.Length > 0)
    {
        // 获取最新数据的X值
        double currentMaxX = displayData[displayData.Length - 1].X;

        // 只显示最近1000秒的数据（可调整窗口大小）
        double xMin = currentMaxX - 1000;
        double xMax = currentMaxX;

        formsPlot1.Plot.Axes.SetLimitsX(xMin, xMax);
    }

    formsPlot1.Refresh();
}

踩坑点2：用户交互与自动滚动的冲突

用户滚轮缩放时，自动滚动会抢回控制权，体验极差。解决方法是加个开关：

csharp
private bool _autoScrollEnabled = true;

private void FormsPlot1_MouseWheel(object sender, MouseEventArgs e)
{
    _autoScrollEnabled = false;  // 用户缩放时禁用自动滚动
    RefreshPlot();
}

private void btnAutoFit_Click(object sender, EventArgs e)
{
    _autoScrollEnabled = true;  // "自动适应"按钮恢复滚动
    formsPlot1.Plot.Axes.AutoScale();
}

方案三：性能优化三板斧

优化1：异步生成初始数据

10万个点的初始数据生成要2-3秒，不能阻塞UI线程：

csharp
private void GenerateInitialData()
{
    lblStatus.Text = "正在生成数据...";
    pgbProgress.Visible = true;

    Task.Run(() =>
    {
        for (int i = 0; i < 100000; i++)
        {
            // ...数据生成逻辑...

            // 每1000个点更新一次进度条
            if (i % 1000 == 0)
            {
                SafeInvoke(() => pgbProgress.Value = (int)((i / 100000.0) * 100));
            }
        }

        SafeInvoke(() =>
        {
            pgbProgress.Visible = false;
            RefreshPlot();
        });
    });
}

// 安全的UI线程调用封装
private void SafeInvoke(Action action)
{
    if (this.IsHandleCreated && !this.IsDisposed)
    {
        if (this.InvokeRequired)
            this.Invoke(action);
        else
            action();
    }
}

优化2：只移除需要刷新的图层

ScottPlot支持多图层叠加。每次刷新别把整个Plot都清空：

csharp
// ❌ 错误做法：全部清除
formsPlot1.Plot.Clear();

// ✅ 正确做法：只移除散点图
var plottables = formsPlot1.Plot.GetPlottables().ToList();
foreach (var p in plottables)
{
    if (p is ScottPlot.Plottables.Scatter)
    {
        formsPlot1.Plot.Remove(p);
    }
}

这样标题、网格线、轴标签都不会重新绘制，性能提升约30%。

优化3：防抖动刷新

用户快速滚轮缩放时，别每次都刷新：

csharp
private bool _isAxisChanging = false;

private void FormsPlot1_MouseWheel(object sender, MouseEventArgs e)
{
    if (!_isAxisChanging)
    {
        _isAxisChanging = true;
        Task.Delay(100).ContinueWith(_ =>
        {
            SafeInvoke(() =>
            {
                _isAxisChanging = false;
                RefreshPlot();
            });
        });
    }
}

100ms的延迟，用户感知不到，但CPU占用能降低80%。

---

⚠️ 五个大坑和填坑指南

坑1：ScottPlot 5.0 API大变样

如果你用过4.x版本，5.0的代码几乎全得重写：

功能	4.x 版本	5.0 版本
设置背景	Plot.Style.Background(color)	Plot.FigureBackground.Color = color
设置标题	Plot.Title("标题")	Plot.Title("标题") 或直接不设置
颜色类型	System.Drawing.Color	ScottPlot.Color

转换技巧：

csharp
// System.Drawing.Color 转 ScottPlot.Color
ScottPlot.Color.FromHex("#1E1E1E")  // 推荐
ScottPlot.Color.FromColor(System.Drawing.Color.FromArgb(30, 30, 30))  // 也可以

坑2：首次绘图不显示

这个坑我卡了半小时。数据生成完了，但图表是空白的。原因：没有调用 AutoScale。

csharp
private bool _isFirstPlot = true;

private void RefreshPlot()
{
    // ...添加数据到图表...

    if (_isFirstPlot)
    {
        formsPlot1.Plot.Axes.AutoScale();  // 首次必须调用！
        _isFirstPlot = false;
    }

    formsPlot1.Refresh();
}

坑3：内存泄漏

长时间运行后程序占用内存飙到2GB？检查两个地方：

1. 数据列表无限增长（已在前面解决）
2. 旧的图层对象没释放

csharp
// 每次刷新前，手动移除旧图层（见优化2）
foreach (var p in plottables)
{
    formsPlot1.Plot.Remove(p);
}

坑4：跨线程操作UI

异步生成数据时，直接操作UI控件会抛异常：

InvalidOperationException: Invoke or BeginInvoke cannot be called...

解决方法见优化1的 SafeInvoke 封装。

坑5：滚动窗口太小看不清趋势

我最开始设置的是显示最近100秒，结果客户说看不到长期趋势。后来改成可配置：

csharp
// 启动实时模式时，弹窗让用户选择
- 显示最近 1000 秒（快速滚动）
- 显示最近 5000 秒（推荐）
- 显示最近 10000 秒（大范围）
- 显示全部数据（关闭自动滚动）

---

📊 性能实测对比

测试环境： Dell Precision 3650 (i7-10700 @ 2.90GHz, 16GB RAM)
测试数据： 100,000个实时生成的模拟传感器数据点

场景1：初始加载

指标	Chart控件	ScottPlot 4.x	ScottPlot 5.0 + LOD
加载时间	超时(>30s)	1.8秒	2.1秒
内存占用	180MB	95MB	62MB
首屏渲染	卡死	420ms	95ms

场景2：滚轮缩放操作

操作	Chart控件	ScottPlot 5.0 + LOD
缩放响应时间	1200-3500ms	80-120ms
操作流畅度	严重卡顿	丝滑流畅

场景3：实时数据流（每秒500点）

指标	持续运行10分钟后
CPU占用	平均 8%，峰值 15%
内存占用	稳定在 68MB（有内存保护）
界面响应	无卡顿

---

🎓 三个进阶学习方向

学完这套方案，你已经能应付90%的工业数据可视化场景了。想更进一步？

方向1：多通道数据叠加

工业现场经常有多个传感器（温度、压力、流量...），需要在一张图上显示。ScottPlot支持：

csharp
var tempLine = formsPlot1.Plot.Add.Scatter(tempData);
tempLine.Color = ScottPlot.Colors.Red;

var pressLine = formsPlot1.Plot.Add.Scatter(pressData);
pressLine.Color = ScottPlot.Colors.Blue;

可以研究下图例（Legend）的自定义和双Y轴的配置。

方向2：数据导出和回放

客户肯定会要求"把这段数据保存下来，下次能重新看"。核心技术：

• 数据序列化（JSON/二进制）
• 时间轴书签功能
• 播放速度控制（0.5x、1x、2x）

方向3：实时报警和标注

在曲线上标注异常点，超阈值时高亮提示：

csharp
var marker = formsPlot1.Plot.Add.Marker(x, y);
marker.Color = ScottPlot.Colors.Red;
marker.Size = 15;

配合 Plot.Add.Annotation() 添加文字说明。

---

💡 三句话总结

1. 大数据量图表的核心是LOD分层渲染——别啥都往屏幕上怼，聪明地"偷懒"才是王道。

2. ScottPlot 5.0 是工业级武器——性能强悍，但API变化大，中文字体坑得记住。

3. 实时数据流要管好内存——设置上限、及时清理、异步生成，三板斧缺一不可。

---

🔧 完整代码模板获取

篇幅有限，文章里只贴了核心代码。完整项目（包含Designer.cs和数据结构定义）已经整理好了。关注公众号后台回复 "scottplot实战" 获取：

• 完整Visual Studio项目源码
• NuGet包配置清单
• 性能测试工具脚本

---

💬 聊聊你的场景

讨论话题1： 你在项目里遇到过哪些图表性能问题？怎么解决的？
讨论话题2： 除了LOD，还有什么大数据可视化的优化技巧？

评论区见。说不定你的方案比我的更妙。

小练习： 试着把本文的方案改造成多通道温度监控（3条曲线同时显示），看看性能会下降多少？提示：注意颜色区分和图例配置。

---
