写在前面：咱们做工业软件的，谁还没被那些丑到爆的监控界面折磨过？今天就来聊聊如何用C#打造一个让甲方爸爸都夸赞的实时数据可视化系统。

💀 那些年，我们踩过的界面"坑"

说起工业监控软件的界面...emmm，怎么说呢？

大多数时候是这样的：灰突突的背景，花花绿绿的按钮，还有那些让人眼花缭乱的数据表格。更要命的是——卡！顿！崩！溃！

我记得之前接手一个流量监控项目。客户很直接："小张啊，你看这界面，员工都不愿意用。能不能搞得专业一点？"

专业一点？这可难倒我了。

直到遇见了ScottPlot...

🎯 为什么选择ScottPlot？三个字：真香！

性能表现让人意外

咱们先看数据：

• 传统Chart控件：1000个数据点卡成狗
• ScottPlot Signal：100万个数据点依然丝滑

这差距，简直是"五菱宏光"和"特斯拉"的区别。

API设计符合程序员直觉

csharp
// 传统方式（想想都头疼）
chart.Series[0].Points.Clear();
foreach(var point in dataPoints) {
    chart.Series[0].Points.AddXY(point.X, point.Y);
}
chart.Invalidate(); // 还要手动刷新...

// ScottPlot方式（一行搞定）
plot.Add.Signal(dataArray);
plot.Refresh(); // 就这么简单

看到没？这就是"人性化"设计的力量。

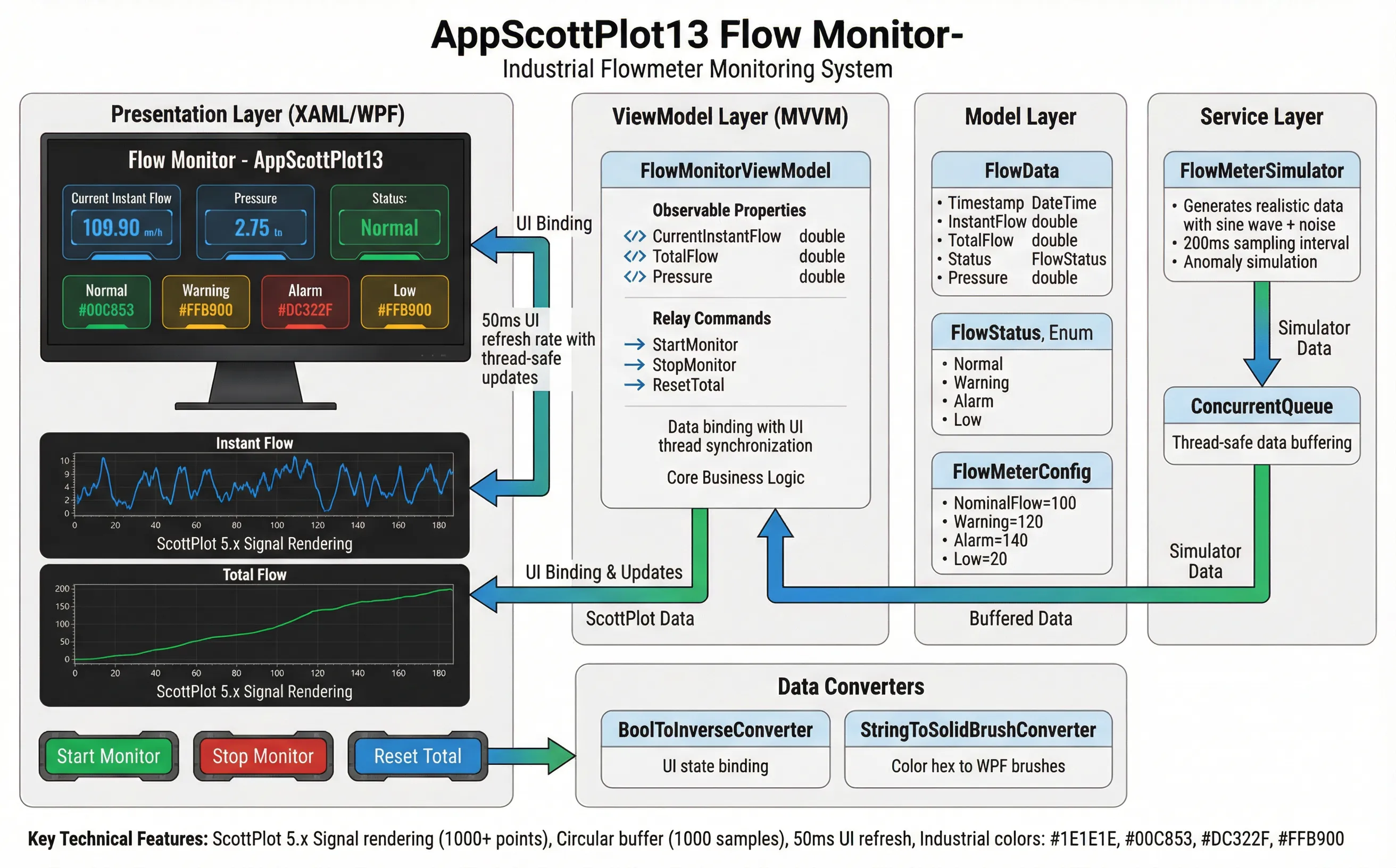

🏗️ 实战项目：流量计监控系统架构揭秘

核心设计思路

我们要搞的不是玩具，而是能上生产环境的"工业级"系统。

MVVM模式 + 实时数据流 + 高性能图表

这套组合拳，稳！

数据模型设计

csharp
public class FlowData
{
    public DateTime Timestamp { get; set; }
    public double InstantFlow { get; set; }    // 瞬时流量
    public double TotalFlow { get; set; }      // 累计流量
    public FlowStatus Status { get; set; }     // 四级状态
    public double Pressure { get; set; }       // 管道压力
}

简单？对，就是要简单！复杂的业务逻辑交给服务层去处理。

状态管理的小心机

csharp
public enum FlowStatus
{
    Normal,    // ✅ 正常
    Warning,   // ⚠️ 警告
    Alarm,     // 🚨 报警
    Low        // ⬇️ 低流量
}

四个状态，对应四种颜色，对应四种处理策略。

工业现场就是这么直接。

🚀 性能优化：让界面飞起来的黑科技

环形缓冲区：内存杀手的克星

csharp
public const int BUFFER_SIZE = 1000;
private double[] InstantFlowBuffer;
private int DataIndex = 0;

// 环形写入，永不溢出
int writeIndex = DataIndex % BUFFER_SIZE;
InstantFlowBuffer[writeIndex] = data.InstantFlow;
DataIndex++;

传统做法是List无限追加，内存占用越来越大。

我们用环形缓冲区——固定内存，无限数据。

这就是"以不变应万变"的智慧。

Signal绘图：大数据量的终极武器

csharp
// 创建Signal对象（直接引用数组）
_instantSignal = plt.Add.Signal(_vm.InstantFlowBuffer);
_instantSignal.Color = ScottPlot.Color.FromHex("#00C853");
_instantSignal.LineWidth = 2f;

// 数据更新后直接刷新（无需重绘）
InstantFlowPlot.Refresh();

Signal的核心思想：一次创建，持续更新。

不像传统控件每次都要重新绘制所有点。

UI刷新频率的黄金平衡

csharp
// 数据采集：200ms（5Hz）
_config.SampleIntervalMs = 200;

// UI刷新：50ms（20Hz）
_uiRefreshTimer.Interval = TimeSpan.FromMilliseconds(50);

为什么这样设计？

采集太快浪费资源，太慢响应不及时。

刷新太快眼睛跟不上，太慢感觉卡顿。

这个比例，刚好。

💡 界面设计：工业风的精髓所在

暗色主题不是为了"装X"

csharp
plt.FigureBackground.Color = new ScottPlot.Color(30, 30, 30);
plt.DataBackground.Color = new ScottPlot.Color(45, 45, 48);

工业现场光线复杂，暗色主题：

• 减少眼部疲劳
• 突出关键信息
• 营造专业氛围

这不是审美问题，这是功能性设计。

颜色语言：让数据"会说话"

csharp
var color = _vm.FlowStatusColor switch
{
    "#DC322F" => "🚨 报警状态",    // 红色，立即处理
    "#FFB900" => "⚠️ 警告状态",    // 黄色，密切关注
    "#42A5F5" => "⬇️ 低流量",     // 蓝色，检查原因
    _ => "✅ 正常运行"              // 绿色，一切OK
};

工业界面的颜色不是随便选的。

红色=危险，黄色=警告，蓝色=信息，绿色=正常。

这是国际通用标准。

🎮 交互体验：细节决定成败

十字光标：精确定位的神器

csharp
private void SetupMouseInteraction()
{
    // 瞬时流量图表鼠标交互
    InstantFlowPlot.MouseMove += (s, e) =>
    {
        var pixel = e.GetPosition(InstantFlowPlot);
        var location = InstantFlowPlot.Plot.GetCoordinates(
            (float)pixel.X, (float)pixel.Y);

        _instantCrosshair.Position = location;
        _instantCrosshair.IsVisible = true;

        // 标题显示当前坐标
        InstantFlowPlot.Plot.Title(
            $"瞬时流量 | 采样点: {location.X:F0}  流量: {location.Y:F2} m³/h",
            size: 13);
        InstantFlowPlot.Refresh();
    };

    InstantFlowPlot.MouseLeave += (s, e) =>
    {
        _instantCrosshair.IsVisible = false;
        InstantFlowPlot.Plot.Title("瞬时流量实时曲线", size: 13);
        InstantFlowPlot.Refresh();
    };

    // 累计流量图表鼠标交互
    TotalFlowPlot.MouseMove += (s, e) =>
    {
        var pixel = e.GetPosition(TotalFlowPlot);
        var location = TotalFlowPlot.Plot.GetCoordinates(
            (float)pixel.X, (float)pixel.Y);

        _totalCrosshair.Position = location;
        _totalCrosshair.IsVisible = true;

        TotalFlowPlot.Plot.Title(
            $"累计流量 | 采样点: {location.X:F0}  累计: {location.Y:F4} m³",
            size: 13);
        TotalFlowPlot.Refresh();
    };

    TotalFlowPlot.MouseLeave += (s, e) =>
    {
        _totalCrosshair.IsVisible = false;
        TotalFlowPlot.Plot.Title("累计流量趋势", size: 13);
        TotalFlowPlot.Refresh();
    };
}

#endregion

鼠标悬停就能看到精确数值。

这种交互，比表格查数据爽多了。

动态Y轴：跟随数据自动调整

csharp
if (currentMax > limits.Top * 0.8) {
    // 当数据接近上限时，自动扩展范围
    TotalFlowPlot.Plot.Axes.SetLimitsY(0, currentMax * 1.5);
}

累计流量会不断增长，固定范围肯定不行。

但频繁调整又会让图表"跳动"。

我们的策略：到达80%阈值时，扩展到150%。

既保证显示效果，又避免频繁调整。

🔧 数据模拟：逼真才有说服力

复合信号生成

csharp
// 基准流量：额定值 + 正弦波 + 随机噪声
double baseFlow = _config.NominalFlow;
double sineWave = 15.0 * Math.Sin(_currentTime * 0.05);
double noise = (_random.NextDouble() - 0.5) * 8.0;
double instantFlow = baseFlow + sineWave + noise;

// 异常工况：流量突增
if (_isAnomalyMode) {
    instantFlow += 35.0 + _random.NextDouble() * 20.0;
}

真实的工业数据不是简单的随机数。

它有周期性变化（设备运转周期）、有随机波动（测量误差）、有异常情况（故障工况）。

我们的模拟器考虑了这些因素。

异常检测逻辑

csharp
private FlowStatus GetFlowStatus(double flow)
{
    if (flow >= _config.AlarmHigh) return FlowStatus.Alarm;
    if (flow >= _config.WarningHigh) return FlowStatus.Warning;
    if (flow < _config.FlowLow) return FlowStatus.Low;
    return FlowStatus.Normal;
}

多级阈值判断，这是工业监控的标配。

不是简单的"正常/异常"二元判断，而是渐进式预警机制。

🎯 线程安全：多线程环境下的防坑指南

生产者-消费者模式

csharp
// 数据生成线程
private readonly ConcurrentQueue<FlowData> _dataQueue;

// UI更新线程
App.Current.Dispatcher.InvokeAsync(() => {
    CurrentInstantFlow = data.InstantFlow;
    // ... 其他UI属性更新
});

数据采集在后台线程，UI更新在主线程。

用ConcurrentQueue做线程安全的数据传递。

用Dispatcher确保UI更新在正确线程。

这套模式，稳如泰山。

锁的艺术

csharp
private readonly object _bufferLock = new object();

lock (_bufferLock) {
    int writeIndex = DataIndex % BUFFER_SIZE;
    InstantFlowBuffer[writeIndex] = data.InstantFlow;
    DataIndex++;
}

锁的粒度要合适：太大影响性能，太小容易死锁。

我们只锁核心数据写入部分。

读取操作不加锁（数组访问本身是原子的）。

📊 部署实战：从开发到生产的最后一公里

NuGet包依赖

xml
<PackageReference Include="CommunityToolkit.Mvvm" Version="8.4.0" />
<PackageReference Include="ScottPlot.WPF" Version="5.1.57" />
<PackageReference Include="Microsoft.Xaml.Behaviors.Wpf" Version="1.1.39" />

ScottPlot 5.x相比4.x：

• 性能提升300%
• API更简洁
• 内存占用更小

MVVM Toolkit让数据绑定变得轻松。

性能监控建议

生产环境记得加上这些监控指标：

• 内存使用量（防止内存泄漏）
• CPU使用率（避免界面卡顿）
• 数据丢失率（网络不稳定时）
• 响应时间（用户体验指标）

👨‍💻 完整代码

c#
using System;
using System.Windows;
using System.Windows.Threading;
using ScottPlot;
using ScottPlot.Plottables;
using AppScottPlot13.Models;
using AppScottPlot13.ViewModels;

namespace AppScottPlot13
{
    public partial class MainWindow : Window
    {
        #region ===== 私有字段 =====

        private readonly FlowMonitorViewModel _vm;
        private readonly DispatcherTimer _uiRefreshTimer;

        // 瞬时流量图表对象
        private Signal _instantSignal;
        private HorizontalLine _warningLine;
        private HorizontalLine _alarmLine;
        private HorizontalLine _lowLine;
        private Crosshair _instantCrosshair;

        // 累计流量图表对象
        private Signal _totalSignal;
        private Crosshair _totalCrosshair;

        // 图表刷新控制
        private bool _instantChartInitialized = false;
        private bool _totalChartInitialized = false;

        #endregion

        public MainWindow()
        {
            InitializeComponent();

            _vm = new FlowMonitorViewModel();
            DataContext = _vm;

            // 初始化两个图表
            InitializeInstantFlowChart();
            InitializeTotalFlowChart();

            // 绑定鼠标交互
            SetupMouseInteraction();

            // UI 定时刷新（20Hz = 50ms）
            _uiRefreshTimer = new DispatcherTimer
            {
                Interval = TimeSpan.FromMilliseconds(50)
            };
            _uiRefreshTimer.Tick += OnUiRefreshTick;
            _uiRefreshTimer.Start();

            // 自动启动监控
            _vm.StartMonitorCommand.Execute(null);
        }

        #region ===== 图表初始化 =====

        /// <summary>初始化瞬时流量图表</summary>
        private void InitializeInstantFlowChart()
        {
            var plt = InstantFlowPlot.Plot;

            // ---- 工业暗色主题 ----
            ApplyIndustrialTheme(plt);

            // ---- 创建信号曲线（存数组引用，修改数据后直接 Refresh）----
            _instantSignal = plt.Add.Signal(_vm.InstantFlowBuffer);
            _instantSignal.Color = ScottPlot.Color.FromHex("#00C853");
            _instantSignal.LineWidth = 2f;
            _instantSignal.LegendText = "瞬时流量 (m³/h)";
            _instantSignal.MarkerSize = 0;

            // ---- 报警阈值线（保存引用以便动态更新）----
            _alarmLine = plt.Add.HorizontalLine(_vm.Config.AlarmHigh);
            _alarmLine.Color = ScottPlot.Color.FromHex("#DC322F");
            _alarmLine.LineWidth = 2f;
            _alarmLine.LinePattern = LinePattern.Solid;
            _alarmLine.LegendText = $"报警上限 ({_vm.Config.AlarmHigh} m³/h)";

            _warningLine = plt.Add.HorizontalLine(_vm.Config.WarningHigh);
            _warningLine.Color = ScottPlot.Color.FromHex("#FFB900");
            _warningLine.LineWidth = 1.5f;
            _warningLine.LinePattern = LinePattern.Dashed;
            _warningLine.LegendText = $"警告上限 ({_vm.Config.WarningHigh} m³/h)";

            _lowLine = plt.Add.HorizontalLine(_vm.Config.FlowLow);
            _lowLine.Color = ScottPlot.Color.FromHex("#42A5F5");
            _lowLine.LineWidth = 1.5f;
            _lowLine.LinePattern = LinePattern.Dashed;
            _lowLine.LegendText = $"低流量下限 ({_vm.Config.FlowLow} m³/h)";

            // ---- 额定流量参考线 ----
            var nominalLine = plt.Add.HorizontalLine(_vm.Config.NominalFlow);
            nominalLine.Color = ScottPlot.Color.FromHex("#505050");
            nominalLine.LineWidth = 1f;
            nominalLine.LinePattern = LinePattern.Dotted;

            // ---- 十字光标 ----
            _instantCrosshair = plt.Add.Crosshair(0, 0);
            _instantCrosshair.LineColor = ScottPlot.Color.FromHex("#C8C8C8");
            _instantCrosshair.LineWidth = 1f;
            _instantCrosshair.LinePattern = LinePattern.Dotted;
            _instantCrosshair.IsVisible = false;

            // ---- 坐标轴配置 ----
            // 固定Y轴范围（避免AutoScale计算开销）
            plt.Axes.SetLimitsY(-5, 180);
            plt.Axes.SetLimitsX(0, FlowMonitorViewModel.BUFFER_SIZE);
            plt.Axes.Bottom.Label.Text = "采样点";
            plt.Axes.Left.Label.Text = "流量 (m³/h)";
            plt.Title("瞬时流量", size: 14);

            // ---- Y轴精度格式化 ----
            var leftGen = new ScottPlot.TickGenerators.NumericAutomatic
            {
                LabelFormatter = v => $"{v:F1}"
            };
            plt.Axes.Left.TickGenerator = leftGen;

            // ---- 图例 ----
            plt.Legend.IsVisible = true;
            plt.Legend.Alignment = Alignment.UpperRight;
            plt.Legend.BackgroundColor = ScottPlot.Color.FromHex("#2D2D30");
            plt.Legend.FontColor = ScottPlot.Color.FromHex("#C8C8C8");
            plt.Legend.OutlineColor = ScottPlot.Color.FromHex("#505050");

            // ---- 关闭抗锯齿（大数据量性能优化）----
            // plt.RenderManager.AntiAliasingLevel = 0;

            InstantFlowPlot.Refresh();
            _instantChartInitialized = true;
        }

        /// <summary>初始化累计流量图表</summary>
        private void InitializeTotalFlowChart()
        {
            var plt = TotalFlowPlot.Plot;

            // ---- 工业暗色主题 ----
            ApplyIndustrialTheme(plt);

            // ---- 创建累计流量信号曲线 ----
            _totalSignal = plt.Add.Signal(_vm.TotalFlowBuffer);
            _totalSignal.Color = ScottPlot.Color.FromHex("#42A5F5");
            _totalSignal.LineWidth = 2f;
            _totalSignal.LegendText = "累计流量 (m³)";
            _totalSignal.MarkerSize = 0;

            // ---- 十字光标 ----
            _totalCrosshair = plt.Add.Crosshair(0, 0);
            _totalCrosshair.LineColor = ScottPlot.Color.FromHex("#C8C8C8");
            _totalCrosshair.LineWidth = 1f;
            _totalCrosshair.LinePattern = LinePattern.Dotted;
            _totalCrosshair.IsVisible = false;

            // ---- 坐标轴配置 ----
            plt.Axes.SetLimitsX(0, FlowMonitorViewModel.BUFFER_SIZE);
            // 累计流量Y轴范围动态扩展，初始给一个合理范围
            plt.Axes.SetLimitsY(0, 50);
            plt.Axes.Bottom.Label.Text = "采样点";
            plt.Axes.Left.Label.Text = "累计流量 (m³)";
            plt.Title("累计流量", size: 14);

            // ---- Y轴精度格式化（保留3位小数）----
            var leftGen = new ScottPlot.TickGenerators.NumericAutomatic
            {
                LabelFormatter = v => $"{v:F3}"
            };
            plt.Axes.Left.TickGenerator = leftGen;

            // ---- 图例 ----
            plt.Legend.IsVisible = true;
            plt.Legend.Alignment = Alignment.UpperLeft;
            plt.Legend.BackgroundColor = ScottPlot.Color.FromHex("#2D2D30");
            plt.Legend.FontColor = ScottPlot.Color.FromHex("#C8C8C8");
            plt.Legend.OutlineColor = ScottPlot.Color.FromHex("#505050");

            TotalFlowPlot.Refresh();
            _totalChartInitialized = true;
        }

        private static void ApplyIndustrialTheme(Plot plt)
        {
            plt.Font.Set("Microsoft YaHei");
            plt.Axes.Bottom.Label.FontName = "Microsoft YaHei";
            plt.Axes.Left.Label.FontName = "Microsoft YaHei";

            // 暗色背景
            plt.FigureBackground.Color = new ScottPlot.Color(30, 30, 30);
            plt.DataBackground.Color = new ScottPlot.Color(45, 45, 48);

            // 层次化网格
            plt.Grid.MajorLineColor = ScottPlot.Colors.Gray.WithAlpha(100);
            plt.Grid.MajorLineWidth = 1f;
            plt.Grid.MinorLineColor = ScottPlot.Colors.Gray.WithAlpha(40);
            plt.Grid.MinorLineWidth = 0.5f;

            // 坐标轴颜色
            plt.Axes.Color(ScottPlot.Color.FromHex("#C8C8C8"));

            // 坐标轴框线
            plt.Axes.Bottom.FrameLineStyle.Color =
                ScottPlot.Colors.Gray.WithAlpha(150);
            plt.Axes.Bottom.FrameLineStyle.Width = 1.5f;
            plt.Axes.Left.FrameLineStyle.Color =
                ScottPlot.Colors.Gray.WithAlpha(150);
            plt.Axes.Left.FrameLineStyle.Width = 1.5f;

            // 刻度标签字体大小
            plt.Axes.Bottom.TickLabelStyle.FontSize = 11;
            plt.Axes.Left.TickLabelStyle.FontSize = 11;

            // 坐标轴标签样式
            plt.Axes.Bottom.Label.FontSize = 12;
            plt.Axes.Bottom.Label.Bold = true;
            plt.Axes.Left.Label.FontSize = 12;
            plt.Axes.Left.Label.Bold = true;
        }

        #endregion

        #region ===== 定时刷新 =====

        private void OnUiRefreshTick(object? sender, EventArgs e)
        {
            if (!_instantChartInitialized || !_totalChartInitialized) return;
            if (!_vm.IsRunning) return;

            // ---- 刷新瞬时流量图表 ----
            UpdateInstantFlowChartColor();
            InstantFlowPlot.Refresh();

            // ---- 刷新累计流量图表 ----
            // 累计流量单调递增，动态扩展Y轴上限
            DynamicExpandTotalFlowYAxis();
            TotalFlowPlot.Refresh();
        }

        private void UpdateInstantFlowChartColor()
        {
            var color = _vm.FlowStatusColor switch
            {
                "#DC322F" => ScottPlot.Color.FromHex("#DC322F"),
                "#FFB900" => ScottPlot.Color.FromHex("#FFB900"),
                "#42A5F5" => ScottPlot.Color.FromHex("#42A5F5"),
                _ => ScottPlot.Color.FromHex("#00C853")
            };
            _instantSignal.Color = color;
        }

        private void DynamicExpandTotalFlowYAxis()
        {
            double currentMax = _vm.CurrentTotalFlow;
            if (currentMax <= 0) return;

            // 获取当前Y轴上限
            var limits = TotalFlowPlot.Plot.Axes.GetLimits();
            if (currentMax > limits.Top * 0.8)
            {
                // 扩展为当前最大值的 1.5 倍
                TotalFlowPlot.Plot.Axes.SetLimitsY(0, currentMax * 1.5);
            }
        }

        #endregion

        #region ===== 鼠标交互 =====

        private void SetupMouseInteraction()
        {
            // 瞬时流量图表鼠标交互
            InstantFlowPlot.MouseMove += (s, e) =>
            {
                var pixel = e.GetPosition(InstantFlowPlot);
                var location = InstantFlowPlot.Plot.GetCoordinates(
                    (float)pixel.X, (float)pixel.Y);

                _instantCrosshair.Position = location;
                _instantCrosshair.IsVisible = true;

                // 标题显示当前坐标
                InstantFlowPlot.Plot.Title(
                    $"瞬时流量 | 采样点: {location.X:F0}  流量: {location.Y:F2} m³/h",
                    size: 13);
                InstantFlowPlot.Refresh();
            };

            InstantFlowPlot.MouseLeave += (s, e) =>
            {
                _instantCrosshair.IsVisible = false;
                InstantFlowPlot.Plot.Title("瞬时流量实时曲线", size: 13);
                InstantFlowPlot.Refresh();
            };

            // 累计流量图表鼠标交互
            TotalFlowPlot.MouseMove += (s, e) =>
            {
                var pixel = e.GetPosition(TotalFlowPlot);
                var location = TotalFlowPlot.Plot.GetCoordinates(
                    (float)pixel.X, (float)pixel.Y);

                _totalCrosshair.Position = location;
                _totalCrosshair.IsVisible = true;

                TotalFlowPlot.Plot.Title(
                    $"累计流量 | 采样点: {location.X:F0}  累计: {location.Y:F4} m³",
                    size: 13);
                TotalFlowPlot.Refresh();
            };

            TotalFlowPlot.MouseLeave += (s, e) =>
            {
                _totalCrosshair.IsVisible = false;
                TotalFlowPlot.Plot.Title("累计流量趋势", size: 13);
                TotalFlowPlot.Refresh();
            };
        }

        #endregion

        #region ===== 窗口关闭 =====

        protected override void OnClosed(EventArgs e)
        {
            _uiRefreshTimer?.Stop();
            _vm?.Dispose();
            base.OnClosed(e);
        }

        #endregion
    }
}

c#
using System;
using System.Collections.Generic;
using System.Threading;
using CommunityToolkit.Mvvm.ComponentModel;
using CommunityToolkit.Mvvm.Input;
using AppScottPlot13.Models;
using AppScottPlot13.Services;
using System.Windows.Media;

namespace AppScottPlot13.ViewModels
{
    public partial class FlowMonitorViewModel : ObservableObject, IDisposable
    {
        #region ===== 属性定义 =====

        [ObservableProperty] private double _currentInstantFlow;
        [ObservableProperty] private double _currentTotalFlow;
        [ObservableProperty] private double _currentPressure;
        [ObservableProperty] private string _flowStatusText = "正常";
        [ObservableProperty] private string _flowStatusColor = "#00C853";
        [ObservableProperty] private bool _isRunning = false;
        [ObservableProperty] private double _maxInstantFlow;
        [ObservableProperty] private double _minInstantFlow = double.MaxValue;
        [ObservableProperty] private double _avgInstantFlow;
        [ObservableProperty] private int _dataPointCount;
        [ObservableProperty] private string _runTimeText = "00:00:00";

        public bool IsNotRunning => !IsRunning;

        public Brush FlowStatusBrush => new SolidColorBrush(ParseColor(FlowStatusColor));

        // 供 View 中图表使用的共享数据
        public double[] InstantFlowBuffer { get; private set; }
        public double[] TotalFlowBuffer { get; private set; }
        public int DataIndex { get; private set; } = 0;
        public FlowMeterConfig Config { get; } = new FlowMeterConfig();

        #endregion

        #region ===== 私有字段 =====

        private readonly FlowMeterSimulator _simulator;
        private readonly object _bufferLock = new object();
        private DateTime _startTime;

        // 统计数据
        private double _flowSum = 0;
        private int _flowCount = 0;

        // 环形缓冲区大小
        public const int BUFFER_SIZE = 1000;

        #endregion

        public FlowMonitorViewModel()
        {
            InstantFlowBuffer = new double[BUFFER_SIZE];
            TotalFlowBuffer = new double[BUFFER_SIZE];

            _simulator = new FlowMeterSimulator(Config);
            _simulator.OnDataReceived += OnFlowDataReceived;
        }

        #region ===== 命令 =====

        [RelayCommand]
        private void StartMonitor()
        {
            if (IsRunning) return;
            _startTime = DateTime.Now;
            _simulator.Start();
            IsRunning = true;
        }

        [RelayCommand]
        private void StopMonitor()
        {
            if (!IsRunning) return;
            _simulator.Stop();
            IsRunning = false;
        }

        [RelayCommand]
        private void ResetTotal()
        {
            lock (_bufferLock)
            {
                Array.Clear(TotalFlowBuffer, 0, TotalFlowBuffer.Length);
                Array.Clear(InstantFlowBuffer, 0, InstantFlowBuffer.Length);
                DataIndex = 0;
                _flowSum = 0;
                _flowCount = 0;
                MaxInstantFlow = 0;
                MinInstantFlow = double.MaxValue;
                AvgInstantFlow = 0;
                DataPointCount = 0;
            }
        }

        #endregion

        #region ===== 数据处理 =====

        partial void OnIsRunningChanged(bool value)
        {
            OnPropertyChanged(nameof(IsNotRunning));
        }

        partial void OnFlowStatusColorChanged(string value)
        {
            OnPropertyChanged(nameof(FlowStatusBrush));
        }

        private static Color ParseColor(string? hex)
        {
            if (!string.IsNullOrWhiteSpace(hex))
            {
                try
                {
                    var parsed = System.Windows.Media.ColorConverter.ConvertFromString(hex);
                    if (parsed is Color color)
                        return color;
                }
                catch
                {
                }
            }

            return Colors.White;
        }

        private void OnFlowDataReceived(FlowData data)
        {
            lock (_bufferLock)
            {
                // 环形写入
                int writeIndex = DataIndex % BUFFER_SIZE;
                InstantFlowBuffer[writeIndex] = data.InstantFlow;
                TotalFlowBuffer[writeIndex] = data.TotalFlow;
                DataIndex++;

                // 统计
                _flowSum += data.InstantFlow;
                _flowCount++;
                if (data.InstantFlow > MaxInstantFlow)
                    MaxInstantFlow = data.InstantFlow;
                if (data.InstantFlow < MinInstantFlow)
                    MinInstantFlow = data.InstantFlow;
                AvgInstantFlow = Math.Round(_flowSum / _flowCount, 2);
            }

            // 更新 UI 绑定属性（需在主线程更新）
            App.Current.Dispatcher.InvokeAsync(() =>
            {
                CurrentInstantFlow = data.InstantFlow;
                CurrentTotalFlow = data.TotalFlow;
                CurrentPressure = data.Pressure;
                DataPointCount++;
                RunTimeText = (DateTime.Now - _startTime).ToString(@"hh\:mm\:ss");

                // 更新状态颜色
                (FlowStatusText, FlowStatusColor) = data.Status switch
                {
                    FlowStatus.Alarm => ("🚨 报警", "#DC322F"),
                    FlowStatus.Warning => ("⚠ 警告", "#FFB900"),
                    FlowStatus.Low => ("⬇ 低流量", "#42A5F5"),
                    _ => ("✅ 正常", "#00C853")
                };
            });
        }

        public void Dispose()
        {
            _simulator?.Dispose();
        }

        #endregion
    }
}

c#
using System;
using System.Collections.Concurrent;
using System.Threading;
using System.Threading.Tasks;
using AppScottPlot13.Models;

namespace AppScottPlot13.Services
{
    /// <summary>
    /// 流量计数据模拟器（生产环境替换为真实 OPC UA / Modbus 采集）
    /// </summary>
    public class FlowMeterSimulator : IDisposable
    {
        private readonly FlowMeterConfig _config;
        private readonly ConcurrentQueue<FlowData> _dataQueue;
        private CancellationTokenSource _cts;
        private double _totalFlow = 0.0;
        private double _currentTime = 0.0;
        private readonly Random _random = new Random(42);
        private bool _isAnomalyMode = false;  // 模拟异常工况
        private double _anomalyTimer = 0.0;

        /// <summary>数据队列（线程安全）</summary>
        public ConcurrentQueue<FlowData> DataQueue => _dataQueue;

        public event Action<FlowData>? OnDataReceived;

        public FlowMeterSimulator(FlowMeterConfig config)
        {
            _config = config;
            _dataQueue = new ConcurrentQueue<FlowData>();
        }

        /// <summary>启动数据采集</summary>
        public void Start()
        {
            _cts = new CancellationTokenSource();
            Task.Run(() => SimulateLoop(_cts.Token), _cts.Token);
        }

        /// <summary>停止数据采集</summary>
        public void Stop() => _cts?.Cancel();

        private async Task SimulateLoop(CancellationToken token)
        {
            while (!token.IsCancellationRequested)
            {
                try
                {
                    var data = GenerateFlowData();
                    _dataQueue.Enqueue(data);
                    OnDataReceived?.Invoke(data);

                    await Task.Delay(
                        TimeSpan.FromMilliseconds(_config.SampleIntervalMs),
                        token);
                }
                catch (OperationCanceledException)
                {
                    break;
                }
            }
        }

        private FlowData GenerateFlowData()
        {
            _currentTime += _config.SampleIntervalMs / 1000.0;

            // 随机切换异常工况（每隔30~60秒出现一次）
            _anomalyTimer += _config.SampleIntervalMs / 1000.0;
            if (_anomalyTimer > 30 + _random.NextDouble() * 30)
            {
                _isAnomalyMode = !_isAnomalyMode;
                _anomalyTimer = 0;
            }

            // 基准流量：正弦波 + 随机噪声
            double baseFlow = _config.NominalFlow;
            double sineWave = 15.0 * Math.Sin(_currentTime * 0.05);
            double noise = (_random.NextDouble() - 0.5) * 8.0;
            double instantFlow = baseFlow + sineWave + noise;

            // 模拟异常工况：流量突增
            if (_isAnomalyMode)
            {
                instantFlow += 35.0 + _random.NextDouble() * 20.0;
            }

            // 偶发性低流量（模拟管道堵塞）
            if (_random.NextDouble() < 0.02)
            {
                instantFlow = _config.FlowLow * 0.5;
            }

            instantFlow = Math.Max(0, instantFlow);

            // 累计流量：积分计算 (m³)
            _totalFlow += instantFlow * (_config.SampleIntervalMs / 3600000.0);

            // 管道压力（与流量正相关）
            double pressure = 0.3 + (instantFlow / _config.NominalFlow) * 0.4
                + (_random.NextDouble() - 0.5) * 0.05;

            // 判断状态
            var status = GetFlowStatus(instantFlow);

            return new FlowData
            {
                Timestamp = DateTime.Now,
                InstantFlow = Math.Round(instantFlow, 2),
                TotalFlow = Math.Round(_totalFlow, 4),
                Pressure = Math.Round(pressure, 3),
                Status = status
            };
        }

        private FlowStatus GetFlowStatus(double flow)
        {
            if (flow >= _config.AlarmHigh) return FlowStatus.Alarm;
            if (flow >= _config.WarningHigh) return FlowStatus.Warning;
            if (flow < _config.FlowLow) return FlowStatus.Low;
            return FlowStatus.Normal;
        }

        public void Dispose() => Stop();
    }
}

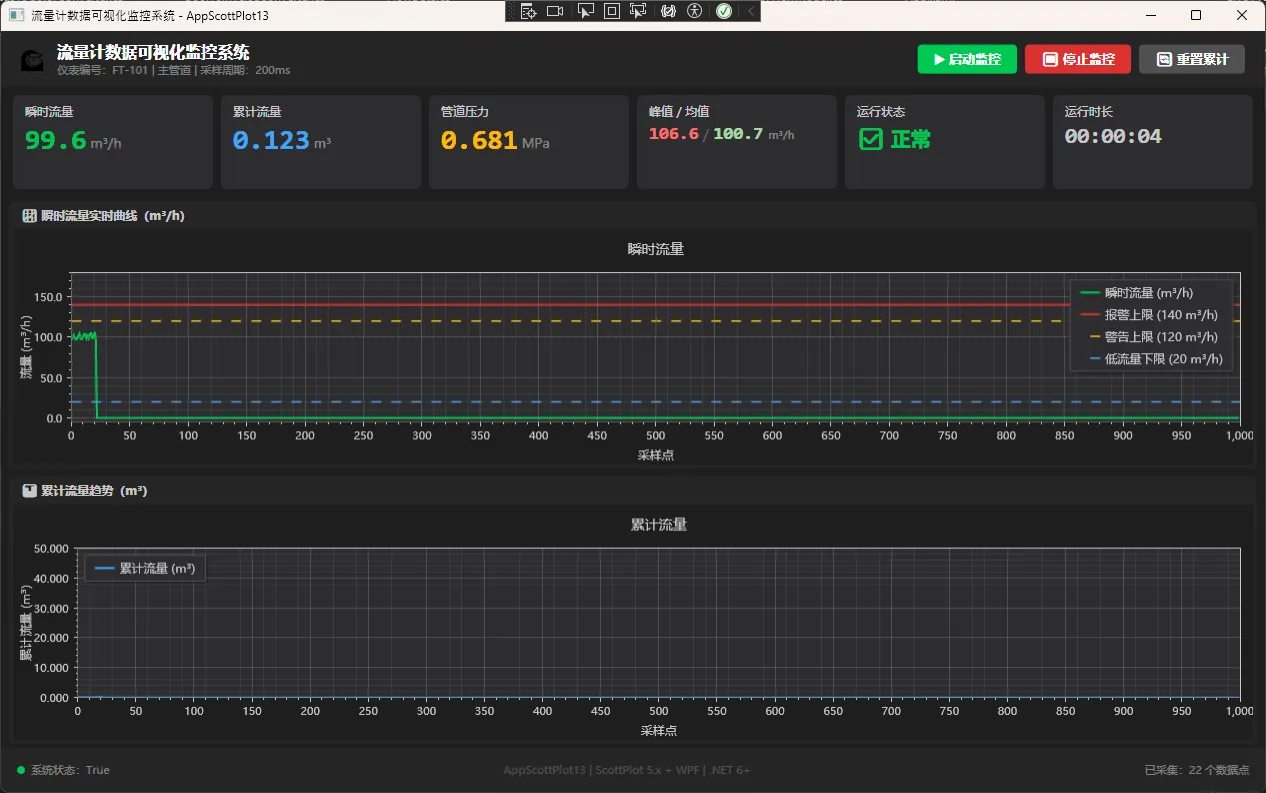

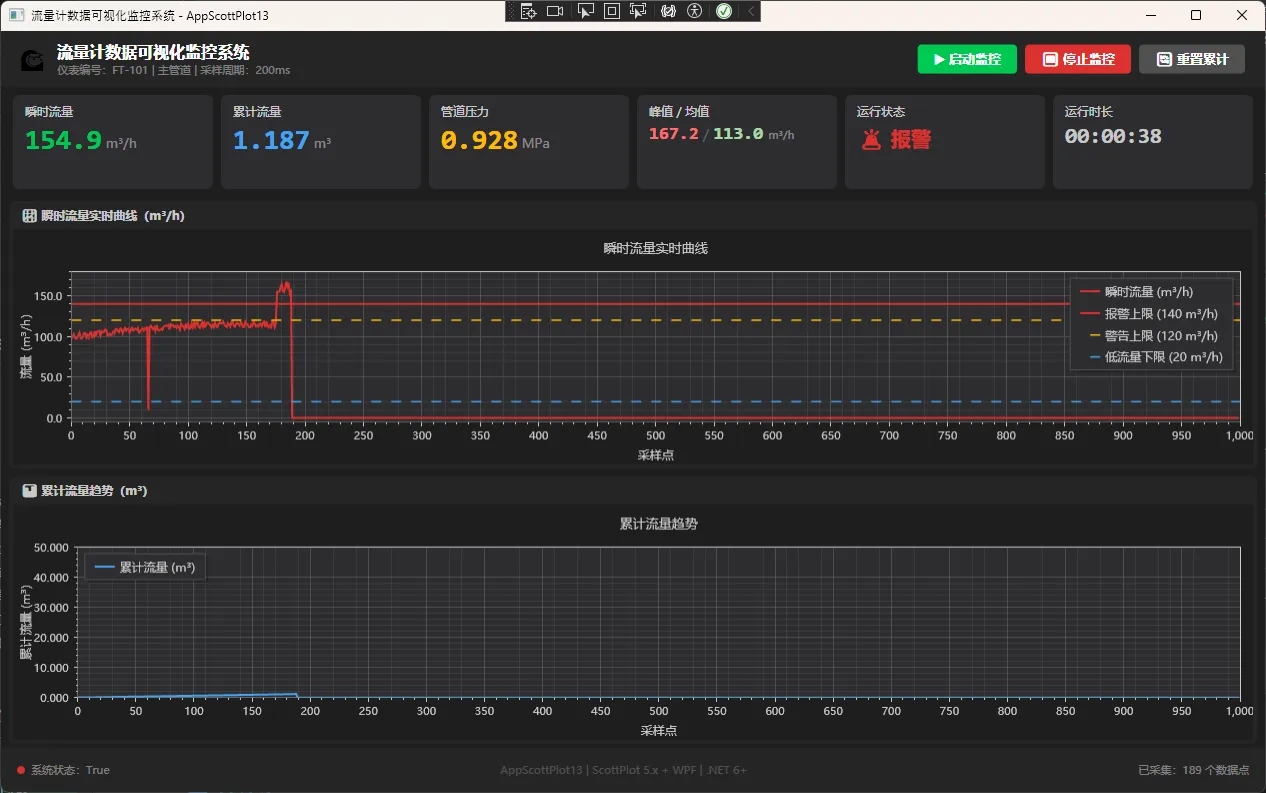

🍢 运行样式

🎉 总结：打造工业级可视化的三个关键

1️⃣ 性能为王

环形缓冲区 + Signal绘图 + 合理的刷新频率

这套组合能让你的界面在大数据量下依然丝滑流畅。

2️⃣ 体验至上

暗色主题 + 状态颜色 + 交互反馈

不是为了"酷炫"，而是为了实用。

3️⃣ 架构清晰

MVVM模式 + 线程安全 + 配置化设计

好的架构让后期维护变得轻松。

---

最后想说：做工业软件，技术很重要，但理解业务场景更重要。

用户要的不是华丽的特效，而是稳定、清晰、高效的数据呈现。

ScottPlot + WPF这个组合，能让我们专注于业务逻辑，而不用在界面性能上费心思。

你觉得呢？欢迎评论区聊聊你在工业软件开发中遇到的"坑"~

#C#开发 #工业软件 #数据可视化 #ScottPlot #实时监控
