🤔 你是不是也遇到过这些情况？

在 WinForms 项目里需要展示一张折线图，翻遍了资料，发现要么是 WPF 的教程、要么是上古版本的 LiveCharts 1.x，对着文档折腾了半天，NuGet 包装上去控件工具箱里死活找不到，最后只能用 System.Windows.Forms.DataVisualization 凑合——渲染效果粗糙，动画没有，交互更别提了。

这种体验，相信写过 WinForms 数据面板的开发者都有过。

好消息是，LiveCharts 2（LiveCharts Core） 已经完整支持 WinForms，底层基于 SkiaSharp 渲染，性能和视觉效果比老版本提升了不止一个量级。本文从零开始，带你完成：

• ✅ LiveCharts 2 在 WinForms 中的完整环境搭建
• ✅ 第一张可运行的折线图
• ✅ 主题配置与中文字体适配（这个坑很多人踩）
• ✅ 常见报错与排查思路

字数不多，但每一步都经过实际验证，跟着做完，你的项目里就有一张真正能跑起来的图表。

---

🧱 先搞清楚：LiveCharts 2 和 1.x 的区别

很多人在搜索资料时会同时看到 LiveCharts 和 LiveCharts2，这两者不是同一个库，不能混用。

LiveCharts 1.x 已停止维护，底层依赖 WPF 渲染管线，在 WinForms 里用起来很别扭，控件也不稳定。LiveCharts 2 是作者 beto-rodriguez 重写的版本，核心渲染引擎换成了 SkiaSharp，跨平台能力大幅提升，同一套 API 可以跑在 WinForms、WPF、MAUI、Blazor 等几乎所有 .NET UI 框架上。

对 WinForms 开发者来说，最直观的变化是：

• 图表控件可以直接拖到设计器里
• 支持动画与实时数据刷新
• 渲染质量接近矢量图，缩放不失真
• NuGet 包按平台拆分，WinForms 有独立的包 LiveChartsCore.SkiaSharpView.WinForms

目前 LiveCharts 2 仍处于 RC（候选发布）阶段，安装时需要勾选"包括预发行版"，这是很多人第一步就卡住的原因。

---

🛠️ 环境搭建：一步一步来

第一步：创建 WinForms 项目

打开 Visual Studio 2026，选择"创建新项目"，模板选 Windows 窗体应用（注意不是 WPF，也不是控制台）。

项目名称随意，目标框架建议选 .NET 8.0。LiveCharts 2 向下兼容到 .NET Framework 4.6.2，如果你的老项目框架较低也没关系，但 .NET 8 的体验会更顺畅。

第二步：安装 NuGet 包

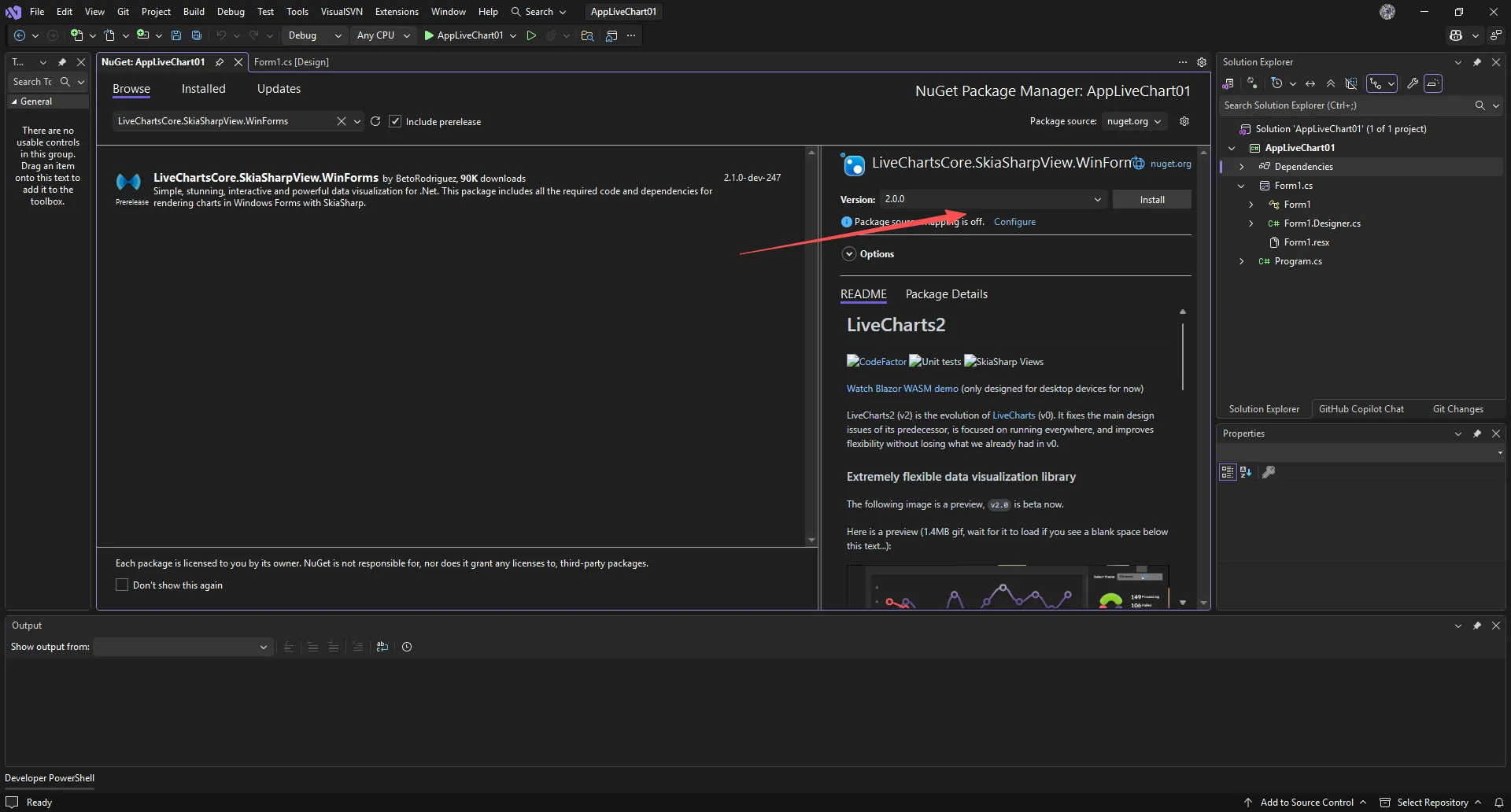

右键项目 → 管理 NuGet 程序包 → 搜索框输入：

LiveChartsCore.SkiaSharpView.WinForms

**关键操作：2.0我记得好几年了，终于正式版本有了，找到包后点击安装，Visual Studio 会自动拉取所有依赖项（包括 SkiaSharp 相关的底层库）。

如果你更喜欢命令行，在程序包管理器控制台执行：

powershell
Install-Package LiveChartsCore.SkiaSharpView.WinForms -IncludePrerelease

安装完成后，重新生成项目（Build → Rebuild Solution），然后打开工具箱，你应该能看到 CartesianChart、PieChart、GeoMap 等控件出现在工具箱列表里。

如果工具箱里没有出现控件，不要慌，这是个常见问题。关闭 VS，删除 .vs 隐藏文件夹，重新打开项目再 Rebuild 一次，通常能解决。

第三步：拖控件到窗体

从工具箱找到 CartesianChart，直接拖到 Form1 设计器上。调整控件大小，让它占满窗体的大部分区域。

拖进去之后，控件的默认名称是 cartesianChart1，后面代码里会用到这个名字。

---

📊 第一张图表：折线图实战

最简实现

打开 Form1.cs 的代码视图，在构造函数里加几行代码：

csharp
using LiveChartsCore;
using LiveChartsCore.SkiaSharpView;

namespace AppLiveChart01
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
            // 设置折线图数据系列
            cartesianChart1.Series = new ISeries[]
            {
                new LineSeries<double>
                {
                    // 模拟一周内某接口的平均响应时间（单位：ms）
                    Values = new double[] { 120, 98, 135, 87, 110, 76, 95 },
                    Fill = null,  // 不填充线下面积
                    Name = "响应时间 (ms)"
                }
            };
        }
    }
}

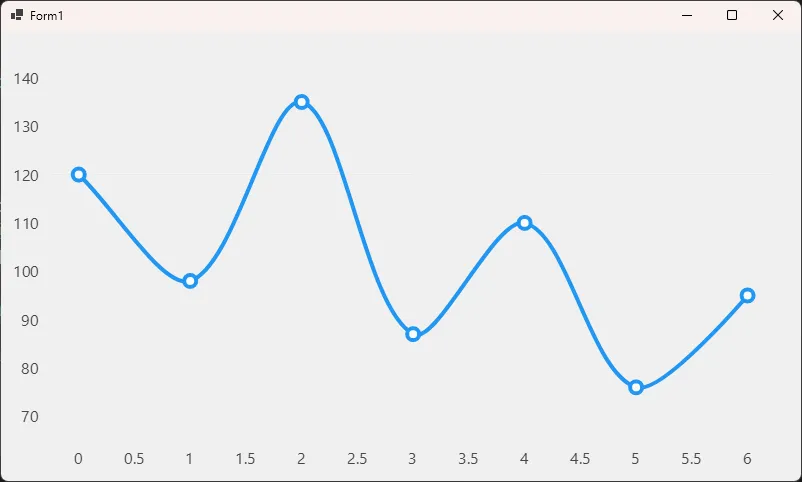

F5 运行，一张带动画的折线图就出来了。数据点会有平滑的入场动画，鼠标悬停时还有 Tooltip 弹出，这些都是默认行为，不需要额外写任何代码。

加上 X 轴标签

上面的图表 X 轴显示的是数字索引，实际项目里通常需要显示日期或业务标签。加上 XAxes 配置：

csharp
using LiveChartsCore;
using LiveChartsCore.SkiaSharpView;
using LiveChartsCore.SkiaSharpView.Painting;
using SkiaSharp;

namespace AppLiveChart01
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();

            // 用 SKTypeface 加载支持中文的字体
            // "Microsoft YaHei" 在 Windows 上普遍存在，也可换成 "SimHei"、"SimSun" 等
            var chineseTypeface = SKTypeface.FromFamilyName(
                "Microsoft YaHei",
                SKFontStyle.Normal
            );

            cartesianChart1.Series = new ISeries[]
            {
                new LineSeries<double>
                {
                    Values = new double[] { 120, 98, 135, 87, 110, 76, 95 },
                    Fill = null,
                    Name = "响应时间 (ms)",
                }
            };

            // X 轴：LabelsPaint 也显式指定字体，避免依赖 fallback
            cartesianChart1.XAxes = new Axis[]
            {
                new Axis
                {
                    Labels = new string[] { "周一", "周二", "周三", "周四", "周五", "周六", "周日" },
                    LabelsPaint = new SolidColorPaint
                    {
                        Color = SKColors.Gray,
                        SKTypeface = chineseTypeface
                    },
                    TextSize = 12
                }
            };

            // Y 轴：NamePaint 和 LabelsPaint 都要指定字体
            cartesianChart1.YAxes = new Axis[]
            {
                new Axis
                {
                    Name = "响应时间 (ms)",
                    NamePaint = new SolidColorPaint
                    {
                        Color = SKColors.SlateGray,
                        SKTypeface = chineseTypeface
                    },
                    LabelsPaint = new SolidColorPaint
                    {
                        Color = SKColors.SlateGray,
                        SKTypeface = chineseTypeface
                    },
                }
            };
        }
    }
}

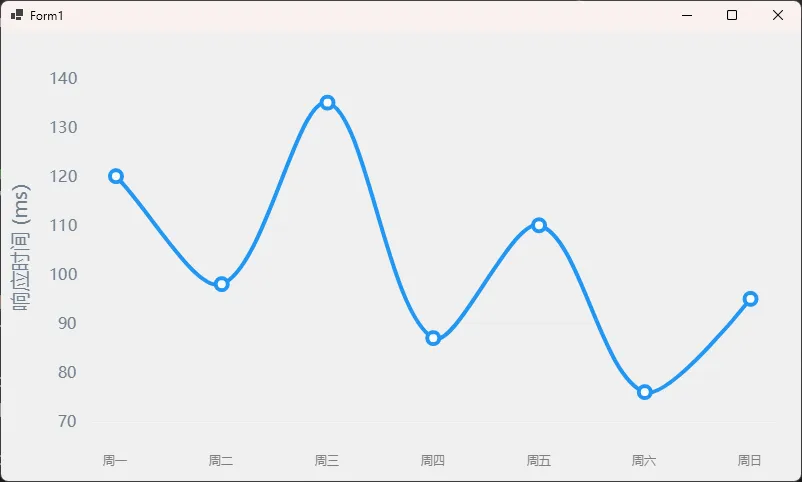

这样 X 轴就有了中文标签，Y 轴也有了说明文字，图表的可读性立刻提升了一个档次。

---

⚙️ 主题与中文字体配置

为什么要单独处理中文字体？

LiveCharts 2 底层使用 SkiaSharp 渲染文字，默认字体不包含中文字形。如果你的标签、Tooltip 或图例里有中文，不做配置的话会显示成方块或乱码。

解决方法是在应用启动时注册一个支持中文的字体。打开 Program.cs，修改成这样：

csharp
using LiveChartsCore;
using LiveChartsCore.SkiaSharpView;
using SkiaSharp;

namespace WinFormsSample;

static class Program
{
    [STAThread]
    static void Main()
    {
        // LiveCharts 全局配置，必须在 Application.Run 之前调用
        LiveCharts.Configure(config =>
            config
                // 注册中文字体，让 SkiaSharp 能正确渲染汉字
                .HasGlobalSKTypeface(SKFontManager.Default.MatchCharacter('汉'))
                // 可选：切换暗色主题
                // .AddDarkTheme()
        );

        ApplicationConfiguration.Initialize();
        Application.Run(new Form1());
    }
}

MatchCharacter('汉') 的作用是让 SkiaSharp 在系统字体库里自动匹配一个包含该字符的字体，通常会命中"微软雅黑"或"宋体"。这一步配置之后，所有中文标签都能正常显示了。 其中HasGlobalSKTypeface这个提示过期，但还可以用。

暗色主题

如果你的应用整体是深色风格，只需取消注释 .AddDarkTheme()，LiveCharts 会自动调整所有图表的背景色、网格线颜色和文字颜色，不需要逐个控件去改。

---

🚧 踩坑预警：常见问题与排查

问题一：工具箱里找不到 LiveCharts 控件

原因通常是项目没有正确重新生成。步骤：右键解决方案 → 清理解决方案 → 重新生成解决方案，然后关闭并重新打开工具箱面板。

问题二：图表控件显示空白，什么都看不到

这是 LiveCharts 2 里一个已知的布局问题。控件本身没有默认尺寸约束，如果父容器是某些自动布局的 Panel，控件可能被压缩到 0 像素。解决方法：显式设置 cartesianChart1 的 Width 和 Height，或者把它放在一个固定大小的容器里。

问题三：中文显示方块

没有在 Program.cs 里调用 HasGlobalSKTypeface 注册字体，参考上一节的配置即可。

问题四：NuGet 搜不到包

没有勾选"包括预发行版"，这是最常见的原因。另外确认 NuGet 源是 nuget.org，不是只有私有源。

---

📈 进一步扩展：实时数据刷新

搭好基础环境之后，很多场景需要图表实时更新数据，比如监控面板、设备采集数据展示等。LiveCharts 2 对这个场景有原生支持，只需要把数据集合换成 ObservableCollection<double>，数据变化时图表会自动刷新，无需手动调用任何 Invalidate 方法：

csharp
using LiveChartsCore;
using LiveChartsCore.SkiaSharpView;
using System;
using System.Collections.Generic;
using System.Collections.ObjectModel;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;

namespace AppLiveChart01
{
    public partial class Form2 : Form
    {
        // 使用 ObservableCollection，数据变更时图表自动更新
        private readonly ObservableCollection<double> _data = new() { 120, 98, 135, 87, 110 };
        private System.Windows.Forms.Timer _timer = new();
        public Form2()
        {
            InitializeComponent();

            cartesianChart1.Series = new ISeries[]
            {
                new LineSeries<double>
                {
                    Values = _data,
                    Fill = null
                }
            };

            // 每秒追加一个随机数据点，模拟实时采集
            _timer.Interval = 1000;
            _timer.Tick += (s, e) =>
            {
                _data.Add(new Random().Next(60, 160));
                // 保留最近 20 个点，防止数据无限增长
                if (_data.Count > 20) _data.RemoveAt(0);
            };
            _timer.Start();
        }
    }
}

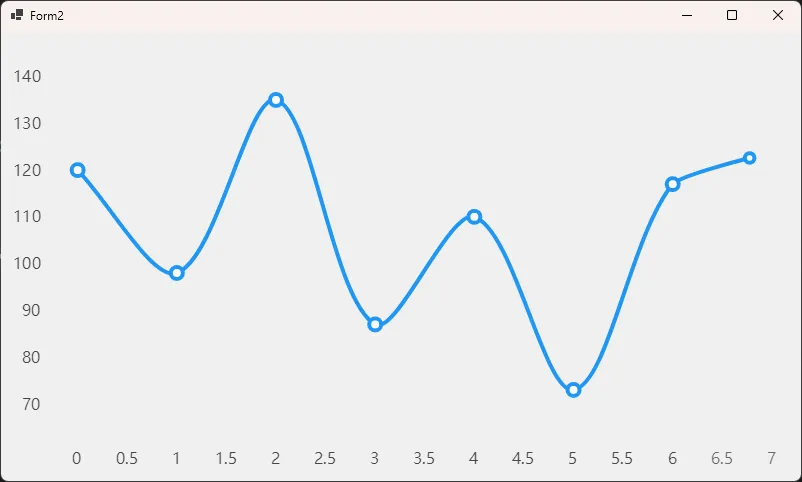

运行之后，图表会每秒平滑地追加一个新数据点，旧的点从左侧滑出。这个效果在工控监控、服务器性能面板等场景里非常实用，而且整个实现只有不到 20 行代码。

---

🎯 三句话总结

• LiveCharts 2 是 WinForms 数据可视化目前最值得投入的选择，渲染质量和开发体验都远超内置图表控件。
• 安装时记得勾选"包括预发行版"，中文项目记得在 Program.cs 注册字体，这两步是最容易遗漏的。
• ObservableCollection + LineSeries 的组合，让实时数据图表的实现成本降到了极低，不需要额外的刷新逻辑。

---

💬 聊聊你的实践

你目前的 WinForms 项目里用的是什么图表方案？是 DataVisualization、第三方商业控件，还是已经在用 LiveCharts？欢迎在评论区分享你的实际使用场景和遇到的问题，说不定能帮到有同样困惑的人。

另外，LiveCharts 2 除了折线图，还支持柱状图、饼图、散点图、热力图、地理地图等十几种图表类型，后续有机会可以逐一展开。如果你对某种特定图表类型的实现有需求，也可以在评论区告诉我。

---

📚 学习路径建议

如果你想系统深入 LiveCharts 2，推荐按以下顺序推进：

1. 官方文档 Gallery（各类图表的最小示例，代码质量高）
2. 数据绑定与 MVVM 模式（官方文档有专门章节）
3. 自定义 Tooltip 与 Legend
4. SkiaSharp 绘图基础（理解底层渲染，方便做深度定制）

---
