一、问题引入

两年前，我在一个离散制造车间做上位机改造项目。现场有四十多台设备，PLC 品牌混杂，有西门子、三菱、台达，通信协议也各不相同。客户的需求听起来很简单："我想在大屏上看到每台设备现在是什么状态，出了问题能报警。"

第一版我做得很粗糙——用一个定时器每隔 5 秒轮询设备，把采集到的信号直接写进数据库，前端读库展示。跑了两周，问题来了：设备断网后状态一直显示"运行中"；PLC 偶发抖动，报警状态一秒钟出现又消失，历史记录里全是噪声；更麻烦的是，有台设备的"停机"和"待机"信号用的是同一个寄存器位，不同班次的操作员对状态的理解还不一样。

这些问题的本质，不是采集频率不够，也不是数据库设计不好，而是根本没有"状态机"的概念。 设备的状态不是一个孤立的值，它是一系列事件驱动下的有序迁移。没有状态机，你就永远在追噪声，永远说不清楚"这台设备到底出了什么问题、从什么时候开始的"。

这篇文章，我想把设备状态机的建模思路、表结构设计和 C# 实现完整讲一遍。

---

二、经验分析

设备状态的本质是什么

很多开发者第一反应是：状态不就是个枚举值吗，Running = 1，Idle = 2，Alarm = 3，存到数据库里不就行了？

这个想法在数据量小、设备少的时候能凑合，但它忽略了三个关键问题：

第一，状态是有来源的。 同样是"停机"，是操作员主动按了停止按钮，还是设备因为过温自保护停下来的，还是通信中断导致系统判断为停机？这三种"停机"在业务上的处理方式完全不同。没有来源，维修人员就不知道该去查哪里。

第二，状态是有时序的。 设备不能从"运行"直接跳到"离线"，中间一定经历了通信超时的过程。如果你不约束状态迁移的合法路径，前端展示就会出现"刚才还在运行，刷新一下变成离线了"这种让人困惑的情况。

第三，状态是有持续时间的。 报警持续了 3 秒还是 3 小时，对维护决策的意义完全不同。只存当前状态，你永远算不出设备的 OEE，也无法做任何趋势分析。

常见的三种错误做法

做法一：只存当前状态，不存历史。 这是最常见的坑。上线第一天 PM 就会问："这台设备今天报警了几次？每次持续多久？" 你答不上来。

做法二：用定时轮询直接覆盖状态，不做防抖。 PLC 信号天然有抖动，尤其是继电器类型的输入点。没有防抖逻辑，报警记录里会充斥大量持续时间不足 1 秒的"幽灵报警"，历史数据完全失去参考价值。

做法三：状态迁移逻辑散落在各处。 有人在采集线程里改状态，有人在 API 里改状态，有人在定时任务里改状态。三个月后没人敢动这块代码，因为不知道改了会影响哪里。

我最终选择的方案

根据我的经验，设备状态机的核心是两张表 + 一个状态机服务：

• t_device：设备档案，存静态信息和当前状态快照
• t_device_state_log：状态变更历史，每次状态迁移写一条记录，记录开始时间、结束时间、持续秒数、触发原因

状态迁移逻辑全部收拢到一个 DeviceStateMachine 类里，任何地方想改设备状态，都必须通过这个类，不允许直接 UPDATE t_device SET status = xxx。

这个约束听起来有点强硬，但在项目中执行下来效果非常好——状态变更的来龙去脉一目了然，出了问题三分钟之内能定位到根因。

---

三、技术方案

状态定义与合法迁移路径

首先明确五种状态的业务含义：

状态	枚举值	业务含义
Running	1	设备正在生产，主轴/执行机构处于工作状态
Idle	2	设备上电待机，未在生产，等待指令
Alarm	3	设备触发报警，需人工干预，可能仍在运行
Stopped	4	设备主动或被动停机，执行机构停止
Offline	5	通信中断，系统无法获取设备真实状态

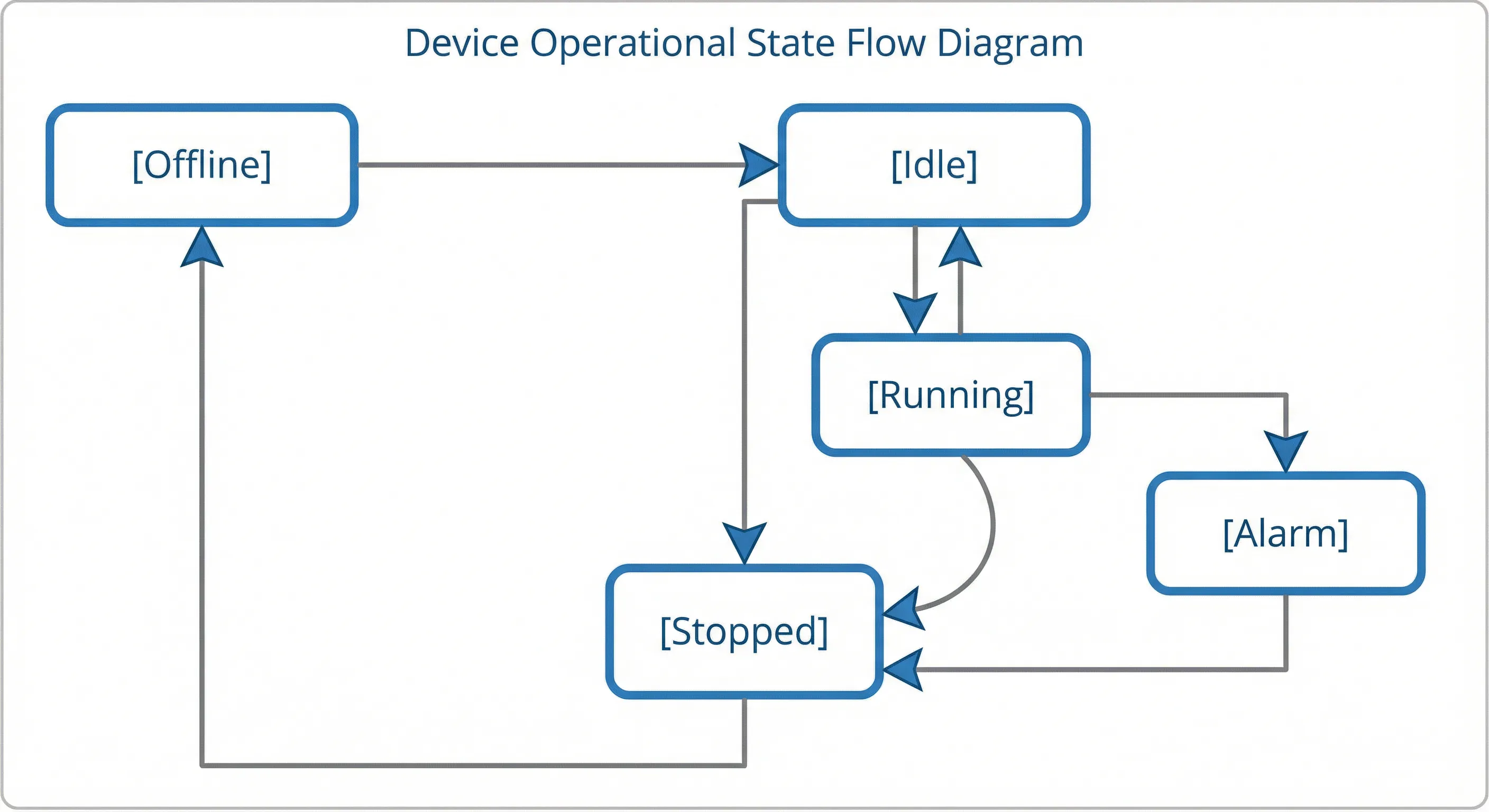

合法的状态迁移路径如下（只有在这张图里的箭头才允许发生）：

用文字描述关键路径：

• Offline → Idle：通信恢复，设备重新上线，初始化为待机
• Idle ↔ Running：操作员启动 / 停止设备
• Running → Alarm：设备运行中触发报警（报警不一定停机）
• Alarm → Running：报警解除，恢复运行
• Alarm → Stopped：报警后设备自保护停机
• Running / Idle → Stopped：正常停机
• Stopped → Idle：重启完成，进入待机
• 任意状态 → Offline：通信超时（心跳丢失超过阈值）

任何不在上述路径中的状态迁移，状态机应当拒绝执行并记录警告日志，而不是静默接受。这是保证数据可信的关键约束。

整体架构

信号解析层的存在非常重要。 不同品牌 PLC 的寄存器定义各不相同，把"寄存器值 → 业务事件"的映射逻辑单独抽出来，状态机本身就只需要处理标准化的 DeviceEvent，不用关心底层协议细节。

核心表结构设计

设备档案表 t_device

字段名	类型	说明
id	BIGINT PK	主键，自增
device_code	VARCHAR(50)	设备编码，唯一
device_name	VARCHAR(200)	设备名称
device_type	VARCHAR(50)	设备类型（CNC/注塑机/输送线…）
workshop_code	VARCHAR(50)	所属车间
current_status	TINYINT	当前状态（枚举值）
status_since	DATETIME	当前状态开始时间
last_heartbeat_at	DATETIME	最后一次心跳时间
offline_threshold_sec	INT	离线判定阈值（秒），默认 30
is_active	TINYINT	是否启用
created_at	DATETIME	创建时间
updated_at	DATETIME	最后更新时间

设备状态变更历史表 t_device_state_log

字段名	类型	说明
id	BIGINT PK	主键，自增
device_id	BIGINT	关联设备 ID
from_status	TINYINT	变更前状态
to_status	TINYINT	变更后状态
trigger_event	VARCHAR(50)	触发事件（枚举名）
trigger_source	VARCHAR(50)	触发来源（PLC/System/Operator）
started_at	DATETIME	本次状态开始时间
ended_at	DATETIME	本次状态结束时间（NULL 表示当前仍在此状态）
duration_sec	INT	持续秒数（ended_at 写入时计算）
remark	VARCHAR(500)	附加说明（报警代码、操作员等）

t_device_state_log 建议在 (device_id, started_at) 上建联合索引，支撑按设备查时间段历史的查询场景。单台设备一天状态变更通常在几十到几百次，一年数据量在百万级以内，查询性能不是问题。

---

四、代码与示例

状态机核心实现（C#）

csharp
/// <summary>
/// 设备状态枚举
/// </summary>
public enum DeviceStatus
{
    Running = 1,
    Idle    = 2,
    Alarm   = 3,
    Stopped = 4,
    Offline = 5
}

/// <summary>
/// 触发状态迁移的业务事件
/// </summary>
public enum DeviceEvent
{
    CommunicationRestored,  // 通信恢复
    StartCommandReceived,   // 收到启动指令
    StopCommandReceived,    // 收到停止指令
    AlarmTriggered,         // 报警触发
    AlarmCleared,           // 报警解除
    SelfProtectionStop,     // 自保护停机
    RestartCompleted,       // 重启完成
    HeartbeatTimeout        // 心跳超时，进入离线
}

using System;
using System.Collections.Generic;
using System.Data;
using System.Threading.Tasks;
using Dapper;
using Microsoft.Data.Sqlite;
using Microsoft.Extensions.Logging;
using AppWpf202610.Models;

namespace AppWpf202610.Services
{
    public class DeviceStateMachine
    {
        // 合法迁移表：key=(当前状态, 事件)，value=目标状态
        private static readonly Dictionary<(DeviceStatus, DeviceEvent), DeviceStatus>
            _transitions = new()
            {
                { (DeviceStatus.Offline,  DeviceEvent.CommunicationRestored), DeviceStatus.Idle    },
                { (DeviceStatus.Idle,     DeviceEvent.StartCommandReceived),   DeviceStatus.Running },
                { (DeviceStatus.Running,  DeviceEvent.StopCommandReceived),    DeviceStatus.Stopped },
                { (DeviceStatus.Running,  DeviceEvent.AlarmTriggered),         DeviceStatus.Alarm   },
                { (DeviceStatus.Running,  DeviceEvent.HeartbeatTimeout),       DeviceStatus.Offline },
                { (DeviceStatus.Idle,     DeviceEvent.HeartbeatTimeout),       DeviceStatus.Offline },
                { (DeviceStatus.Alarm,    DeviceEvent.AlarmCleared),           DeviceStatus.Running },
                { (DeviceStatus.Alarm,    DeviceEvent.SelfProtectionStop),     DeviceStatus.Stopped },
                { (DeviceStatus.Alarm,    DeviceEvent.HeartbeatTimeout),       DeviceStatus.Offline },
                { (DeviceStatus.Stopped,  DeviceEvent.RestartCompleted),       DeviceStatus.Idle    },
                { (DeviceStatus.Stopped,  DeviceEvent.HeartbeatTimeout),       DeviceStatus.Offline },
            };

        private readonly DatabaseService _dbService;
        private readonly ILogger<DeviceStateMachine> _logger;

        // 状态变更事件，供 ViewModel 订阅刷新 UI
        public event Action<long, DeviceStatus, DeviceStatus>? StatusChanged;

        public DeviceStateMachine(
            DatabaseService dbService,
            ILogger<DeviceStateMachine> logger)
        {
            _dbService = dbService;
            _logger = logger;
        }

        /// <summary>
        /// 触发状态迁移（线程安全，内部使用 SQLite 事务）
        /// </summary>
        public async Task<bool> TriggerAsync(
            long deviceId,
            DeviceEvent triggerEvent,
            string triggerSource = "System",
            string? remark = null)
        {
            using var conn = _dbService.CreateConnection();
            conn.Open();

            // 1. 查询当前状态
            var device = await conn.QueryFirstOrDefaultAsync<DeviceSnapshot>(
                "SELECT id, current_status, status_since FROM t_device WHERE id = @Id",
                new { Id = deviceId });

            if (device == null)
            {
                _logger.LogWarning("TriggerEvent: 设备 {DeviceId} 不存在", deviceId);
                return false;
            }

            var currentStatus = device.Status;

            // 2. 查找目标状态
            if (!_transitions.TryGetValue((currentStatus, triggerEvent), out var targetStatus))
            {
                _logger.LogWarning(
                    "非法状态迁移被拒绝：设备 {DeviceId}，当前 {From}，事件 {Event}",
                    deviceId, currentStatus, triggerEvent);
                return false;
            }

            var now = DateTime.UtcNow.ToString("yyyy-MM-dd HH:mm:ss");

            using var tran = conn.BeginTransaction();
            try
            {
                // 3. 封闭上一条历史记录
                await conn.ExecuteAsync(@"
                    UPDATE t_device_state_log
                    SET ended_at     = @Now,
                        duration_sec = CAST(
                            (julianday(@Now) - julianday(started_at)) * 86400
                            AS INTEGER)
                    WHERE device_id = @DeviceId
                      AND ended_at IS NULL",
                    new { Now = now, DeviceId = deviceId },
                    transaction: tran);

                // 4. 写入新历史记录
                await conn.ExecuteAsync(@"
                    INSERT INTO t_device_state_log
                        (device_id, from_status, to_status, trigger_event,
                         trigger_source, started_at, ended_at, duration_sec, remark)
                    VALUES
                        (@DeviceId, @FromStatus, @ToStatus, @TriggerEvent,
                         @TriggerSource, @Now, NULL, NULL, @Remark)",
                    new
                    {
                        DeviceId = deviceId,
                        FromStatus = (int)currentStatus,
                        ToStatus = (int)targetStatus,
                        TriggerEvent = triggerEvent.ToString(),
                        TriggerSource = triggerSource,
                        Now = now,
                        Remark = remark
                    },
                    transaction: tran);

                // 5. 更新设备快照
                await conn.ExecuteAsync(@"
                    UPDATE t_device
                    SET current_status = @Status,
                        status_since   = @Now,
                        updated_at     = @Now
                    WHERE id = @DeviceId",
                    new { Status = (int)targetStatus, Now = now, DeviceId = deviceId },
                    transaction: tran);

                tran.Commit();

                _logger.LogInformation(
                    "设备 {DeviceId} 状态迁移：{From} → {To}，事件：{Event}，来源：{Source}",
                    deviceId, currentStatus, targetStatus, triggerEvent, triggerSource);

                // 通知 UI 刷新
                StatusChanged?.Invoke(deviceId, currentStatus, targetStatus);
                return true;
            }
            catch (Exception ex)
            {
                tran.Rollback();
                _logger.LogError(ex, "设备 {DeviceId} 状态迁移异常，已回滚", deviceId);
                return false;
            }
        }

        /// <summary>
        /// 查询某状态下可用的事件列表（供 UI 按钮绑定）
        /// </summary>
        public static IEnumerable<DeviceEvent> GetAvailableEvents(DeviceStatus status)
        {
            foreach (var key in _transitions.Keys)
                if (key.Item1 == status)
                    yield return key.Item2;
        }
    }
}

几个设计细节值得说明：

• 迁移表用静态字典，在类加载时初始化一次，查找是 O(1) 的，不存在性能问题。所有合法路径一眼看完，新增迁移路径只需要加一行，不用改任何分支逻辑。
• 历史记录采用"封闭上一条 + 新开一条"的写法，保证每个时间段的起止时间连续，方便后续按时间段统计各状态累计时长（OEE 计算的基础数据就从这里来）。
• 所有时间用 UTC 存储，展示时在应用层转换为本地时间，避免服务器时区和数据库时区不一致导致的时序混乱。

心跳超时检测（C#）

这是一个容易被忽视的部分。设备离线往往不是收到一个"离线事件"，而是心跳超时——采集线程发现超过阈值时间没有收到数据，才判定为离线。

csharp
using System;
using System.Threading;
using System.Threading.Tasks;
using Microsoft.Extensions.Logging;
using AppWpf202610.Models;

namespace AppWpf202610.Services
{
    /// <summary>
    /// 心跳超时检测后台服务
    /// 每 10 秒扫描一次所有非离线设备，超时则触发 HeartbeatTimeout
    /// </summary>
    public class HeartbeatMonitorService
    {
        private readonly DeviceStateMachine _stateMachine;
        private readonly DatabaseService _dbService;
        private readonly ILogger<HeartbeatMonitorService> _logger;

        private CancellationTokenSource? _cts;
        private Task? _runningTask;

        public HeartbeatMonitorService(
            DeviceStateMachine stateMachine,
            DatabaseService dbService,
            ILogger<HeartbeatMonitorService> logger)
        {
            _stateMachine = stateMachine;
            _dbService = dbService;
            _logger = logger;
        }

        public void Start()
        {
            _cts = new CancellationTokenSource();
            _runningTask = Task.Run(() => ExecuteAsync(_cts.Token));
        }

        public void Stop()
        {
            _cts?.Cancel();
            _runningTask?.Wait(TimeSpan.FromSeconds(5));
        }

        private async Task ExecuteAsync(CancellationToken stoppingToken)
        {
            _logger.LogInformation("心跳监测服务已启动");
            while (!stoppingToken.IsCancellationRequested)
            {
                try
                {
                    await CheckHeartbeatsAsync();
                }
                catch (Exception ex)
                {
                    _logger.LogError(ex, "心跳检测异常");
                }
                await Task.Delay(TimeSpan.FromSeconds(10), stoppingToken)
                           .ContinueWith(_ => { }); // 忽略取消异常
            }
            _logger.LogInformation("心跳监测服务已停止");
        }

        private async Task CheckHeartbeatsAsync()
        {
            var now = DateTime.UtcNow;
            var devices = await _dbService.GetOnlineDevicesAsync();

            foreach (var device in devices)
            {
                var elapsed = (now - device.LastHeartbeatAt).TotalSeconds;
                if (elapsed >= device.OfflineThresholdSec)
                {
                    _logger.LogWarning(
                        "设备 {Code} 心跳超时 {Elapsed:F0}s（阈值 {Threshold}s）",
                        device.DeviceCode, elapsed, device.OfflineThresholdSec);

                    await _stateMachine.TriggerAsync(
                        device.Id,
                        DeviceEvent.HeartbeatTimeout,
                        triggerSource: "System",
                        remark: $"心跳超时 {elapsed:F0}s");
                }
            }
        }
    }
}

心跳超时阈值（offline_threshold_sec）建议按设备单独配置，而不是全局统一。有些老旧设备通信本来就不稳定，阈值设短了会频繁误报离线；有些关键设备要求 10 秒内感知断连，阈值就要设得紧。

建表 SQL（SQL Server）

sql
-- 设备档案表
CREATE TABLE t_device (
    id                    BIGINT          NOT NULL IDENTITY(1,1) PRIMARY KEY,
    device_code           VARCHAR(50)     NOT NULL,
    device_name           VARCHAR(200)    NOT NULL,
    device_type           VARCHAR(50)     NULL,
    workshop_code         VARCHAR(50)     NULL,
    current_status        TINYINT         NOT NULL DEFAULT 2,  -- 默认 Idle
    status_since          DATETIME        NOT NULL DEFAULT GETUTCDATE(),
    last_heartbeat_at     DATETIME        NULL,
    offline_threshold_sec INT             NOT NULL DEFAULT 30,
    is_active             TINYINT         NOT NULL DEFAULT 1,
    created_at            DATETIME        NOT NULL DEFAULT GETUTCDATE(),
    updated_at            DATETIME        NOT NULL DEFAULT GETUTCDATE(),
    CONSTRAINT uq_device_code UNIQUE (device_code)
);

-- 设备状态历史表
CREATE TABLE t_device_state_log (
    id              BIGINT          NOT NULL IDENTITY(1,1) PRIMARY KEY,
    device_id       BIGINT          NOT NULL,
    from_status     TINYINT         NOT NULL,
    to_status       TINYINT         NOT NULL,
    trigger_event   VARCHAR(50)     NOT NULL,
    trigger_source  VARCHAR(50)     NOT NULL DEFAULT 'System',
    started_at      DATETIME        NOT NULL,
    ended_at        DATETIME        NULL,
    duration_sec    INT             NULL,
    remark          VARCHAR(500)    NULL,
    CONSTRAINT fk_state_log_device FOREIGN KEY (device_id) REFERENCES t_device(id)
);

-- 查询性能索引
CREATE INDEX idx_state_log_device_time
    ON t_device_state_log (device_id, started_at DESC);

-- 查询当前未结束状态的索引（ended_at IS NULL 的行）
CREATE INDEX idx_state_log_open
    ON t_device_state_log (device_id)
    WHERE ended_at IS NULL;

---

五、经验总结

可以直接拿去用的几条原则

1. 状态迁移逻辑必须集中管理。 用一个专门的状态机类，所有状态变更都走它，禁止外部直接改状态字段。这是整个方案最重要的约束，没有之一。

2. 快照 + 历史双轨制。 t_device 存当前状态用于实时展示，t_device_state_log 存完整历史用于追溯和统计。两者通过事务同步更新，不能分离。

3. 信号解析和状态迁移要分层。 采集层只负责拿原始值，解析层负责把原始信号翻译成业务事件，状态机只处理业务事件。三层职责清晰，换 PLC 品牌只改解析层，状态机不用动。

4. 心跳超时阈值按设备配置。 不要用全局常量，数据库里存，支持运行时调整，不用重启服务。

5. 历史记录存 duration_sec。 虽然可以用 ended_at - started_at 实时计算，但预计算存入字段能大幅简化 OEE、停机时长等统计查询的 SQL 复杂度。

几个常见坑

• 坑1：防抖没做，历史记录全是噪声。 PLC 信号抖动时，同一个状态可能在 1 秒内反复触发。建议在信号解析层加防抖窗口（比如同一事件 2 秒内只触发一次），或者在写历史时过滤掉持续时间小于阈值的记录。

• 坑2：并发触发导致状态混乱。 采集线程和心跳检测线程可能同时触发同一台设备的状态变更。WITH (UPDLOCK) 行锁是必要的，或者对每台设备使用单线程队列串行化处理。

• 坑3：ended_at IS NULL 的记录超过一条。 正常情况下每台设备只有一条 ended_at IS NULL 的记录。如果出现多条，说明事务有问题。建议定期跑一个巡检 SQL 检查这种异常，发现了立即修复。

• 坑4：离线后恢复状态写死为 Idle。 有些场景下设备恢复通信时实际上还在运行，直接判为 Idle 会导致状态和现实不符。建议通信恢复后先读一次设备寄存器，根据实际信号决定恢复到哪个状态。

• 坑5：忘记处理重启后的初始化。 服务重启时，所有设备的 ended_at IS NULL 记录的 started_at 可能是重启前的时间。需要在服务启动时做一次"历史记录修复"，把中断期间的记录补全，否则 duration_sec 会出现异常大的值。

下一步可以做什么

这套状态机跑稳之后，下一步很自然的延伸是报警管理模块——把 Alarm 状态细化为不同的报警类型和等级，加入报警确认、报警升级、报警统计的流程。这是从"知道设备出了问题"到"能系统性管理设备健康度"的关键一步，也是客户最愿意为之付费的功能之一。

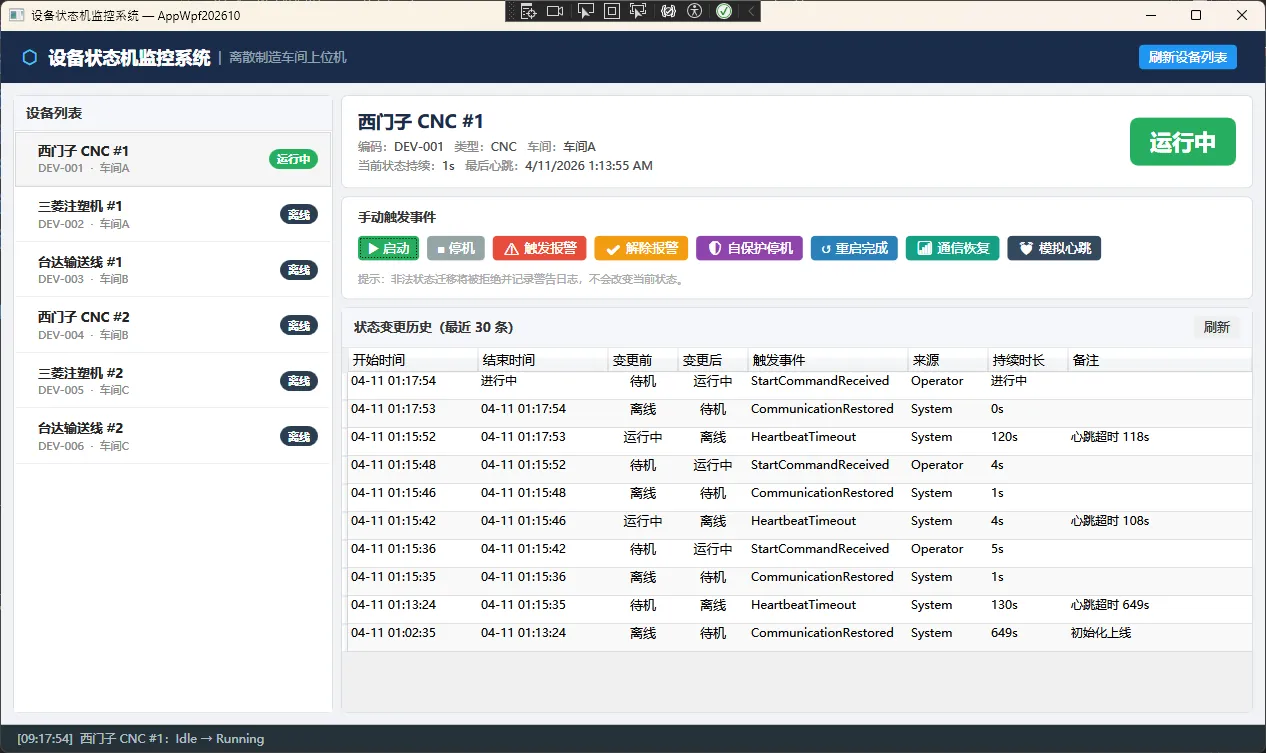

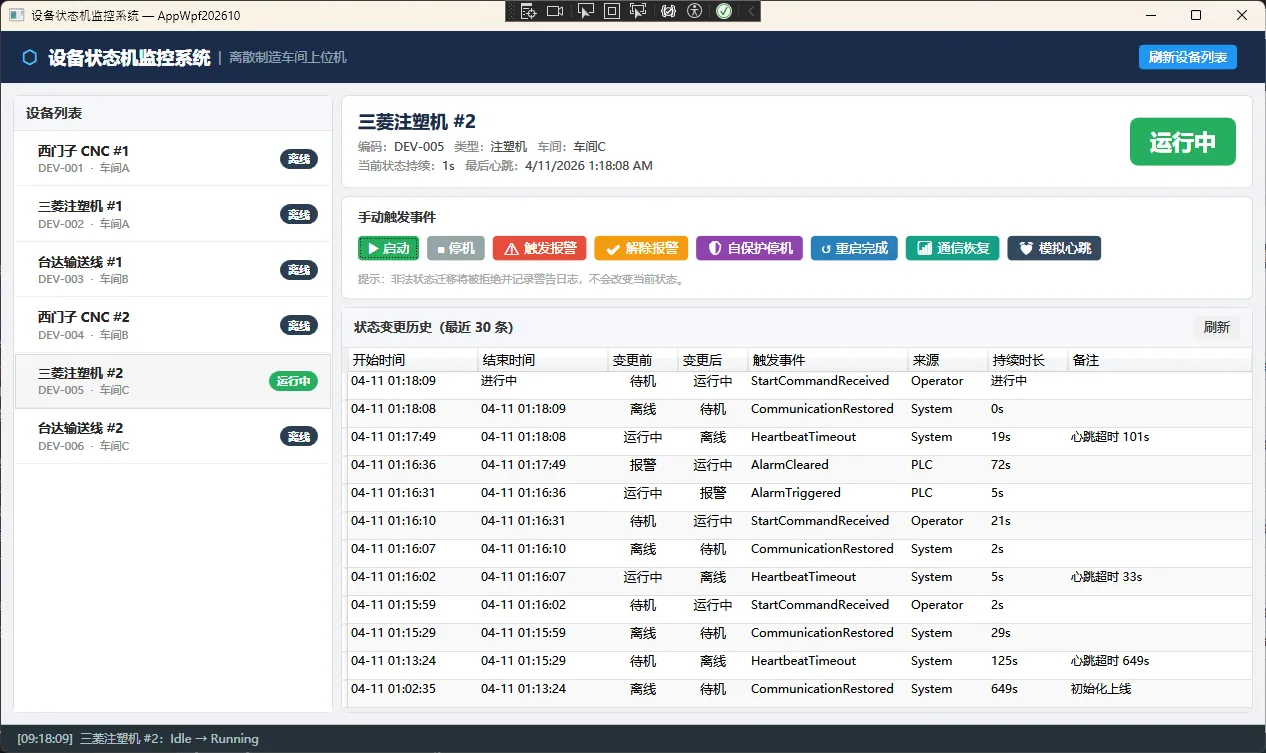

完整示例代码（含建表脚本、状态机实现、心跳服务和单元测试）我整理在一个示例项目中，方便大家对照学习和实践。

---

你们项目里的设备状态是怎么管理的？有没有遇到过 PLC 信号抖动把历史记录搞得一团糟的情况？欢迎在评论区聊聊你的做法，或者补充你认为更合适的状态迁移设计。
