📊 那个"能不能加个图表"的下午
项目验收前两天，甲方突然提了个需求——"数据表格看不懂，能不能加个图表？"
就这一句话，把原本已经收尾的桌面报表系统打回了原形。当时摆在面前的选项有三个：嵌入浏览器控件渲染ECharts、用PyQt换掉整个UI框架、或者在现有Tkinter基础上想办法。前两条路改动太大，时间根本不够。
最后选了第三条——Matplotlib嵌入Tkinter，配合动态数据刷新。
做完之后说实话，效果比我预期的好不少。折线图、柱状图、饼图，实时刷新、导出PNG，全部在Tkinter里跑得利利索索。这篇文章就把这套方案完整拆开来讲，从最基础的嵌入方式，一直到动态刷新和多图表联动，循序渐进。
🔍 先搞清楚：Matplotlib嵌入Tkinter的底层逻辑
很多人第一次听说"Matplotlib嵌入Tkinter"会觉得奇怪——这俩不是两个独立的东西吗？
其实Matplotlib在设计上就考虑了多种渲染后端（Backend）。咱们平时用plt.show()弹出的窗口，用的是默认后端（通常是TkAgg或Qt5Agg）。而嵌入模式的核心，是直接拿到Matplotlib的Figure对象，把它交给一个叫FigureCanvasTkAgg的适配器，这个适配器会把图表渲染成Tkinter能识别的Canvas组件。
用一句话概括就是：Figure是图表的数据模型，FigureCanvasTkAgg是把它"翻译"成Tkinter组件的桥梁。
明白这个原理，后面所有操作就都有章可循了。
先把依赖装好：
bashpip install matplotlib
Matplotlib默认会带上numpy，报表场景基本够用。

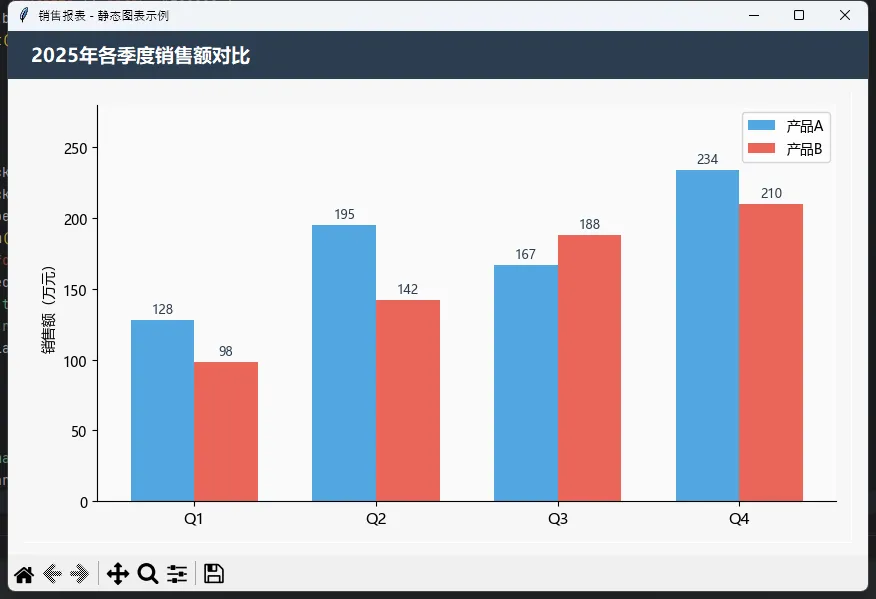

🧱 方案一：静态图表嵌入——最小可用版本
从最简单的场景入手。先做一个能跑起来的静态柱状图，嵌进Tkinter窗口里：
python# 静态图表嵌入基础示例
import tkinter as tk
from tkinter import ttk
import matplotlib
matplotlib.use("TkAgg") # 必须在import pyplot之前指定后端
import matplotlib.pyplot as plt
from matplotlib.backends.backend_tkagg import FigureCanvasTkAgg, NavigationToolbar2Tk
from matplotlib.figure import Figure
import matplotlib.font_manager as fm
# ── 解决中文乱码（Windows环境）──────────────────────────────
plt.rcParams["font.sans-serif"] = ["Microsoft YaHei", "SimHei"]
plt.rcParams["axes.unicode_minus"] = False # 负号正常显示
class StaticChartApp(tk.Tk):
def __init__(self):
super().__init__()
self.title("销售报表 - 静态图表示例")
self.geometry("860x560")
self.configure(bg="#f7f7f7")
self._build_ui()
def _build_ui(self):
# 顶部标题栏
header = tk.Frame(self, bg="#2c3e50", height=48)
header.pack(fill="x")
header.pack_propagate(False)
tk.Label(header, text="2025年各季度销售额对比",
font=("微软雅黑", 14, "bold"),
bg="#2c3e50", fg="white").pack(side="left", padx=20, pady=12)
# 图表区域
chart_frame = tk.Frame(self, bg="#f7f7f7")
chart_frame.pack(fill="both", expand=True, padx=16, pady=12)
fig = self._create_bar_chart()
# FigureCanvasTkAgg：把Figure渲染成Tkinter Canvas
canvas = FigureCanvasTkAgg(fig, master=chart_frame)
canvas.draw()
canvas.get_tk_widget().pack(fill="both", expand=True)
# 可选：加上Matplotlib自带的工具栏（缩放、平移、保存）
toolbar_frame = tk.Frame(self, bg="#eeeeee")
toolbar_frame.pack(fill="x")
toolbar = NavigationToolbar2Tk(canvas, toolbar_frame)
toolbar.update()
def _create_bar_chart(self) -> Figure:
"""创建柱状图，返回Figure对象"""
quarters = ["Q1", "Q2", "Q3", "Q4"]
sales_a = [128, 195, 167, 234] # 产品A
sales_b = [98, 142, 188, 210] # 产品B
fig = Figure(figsize=(8, 4.5), dpi=100, facecolor="#f7f7f7")
ax = fig.add_subplot(111)
x = range(len(quarters))
width = 0.35
bars_a = ax.bar([i - width/2 for i in x], sales_a,
width, label="产品A", color="#3498db", alpha=0.85)
bars_b = ax.bar([i + width/2 for i in x], sales_b,
width, label="产品B", color="#e74c3c", alpha=0.85)
# 在柱子顶部标注数值
for bar in bars_a:
ax.text(bar.get_x() + bar.get_width() / 2,
bar.get_height() + 3,
f"{int(bar.get_height())}",
ha="center", va="bottom",
fontsize=9, color="#2c3e50")
for bar in bars_b:
ax.text(bar.get_x() + bar.get_width() / 2,
bar.get_height() + 3,
f"{int(bar.get_height())}",
ha="center", va="bottom",
fontsize=9, color="#2c3e50")
ax.set_xticks(list(x))
ax.set_xticklabels(quarters, fontsize=11)
ax.set_ylabel("销售额（万元）", fontsize=10)
ax.set_ylim(0, 280)
ax.legend(fontsize=10)
ax.set_facecolor("#fafafa")
ax.spines["top"].set_visible(False)
ax.spines["right"].set_visible(False)
fig.tight_layout()
return fig
if __name__ == "__main__":
app = StaticChartApp()
app.mainloop()
这段代码有两个地方容易被忽略。
第一是matplotlib.use("TkAgg")——这行必须在import matplotlib.pyplot之前执行，否则后端已经初始化完了，再改就不管用了，程序要么报错要么图表显示异常。
第二是中文字体配置。Windows下Matplotlib默认不认中文，坐标轴标签、图例全部变成方块。用plt.rcParams["font.sans-serif"] = ["Microsoft YaHei"]指定微软雅黑就能解决，这个配置放在模块顶部全局生效。

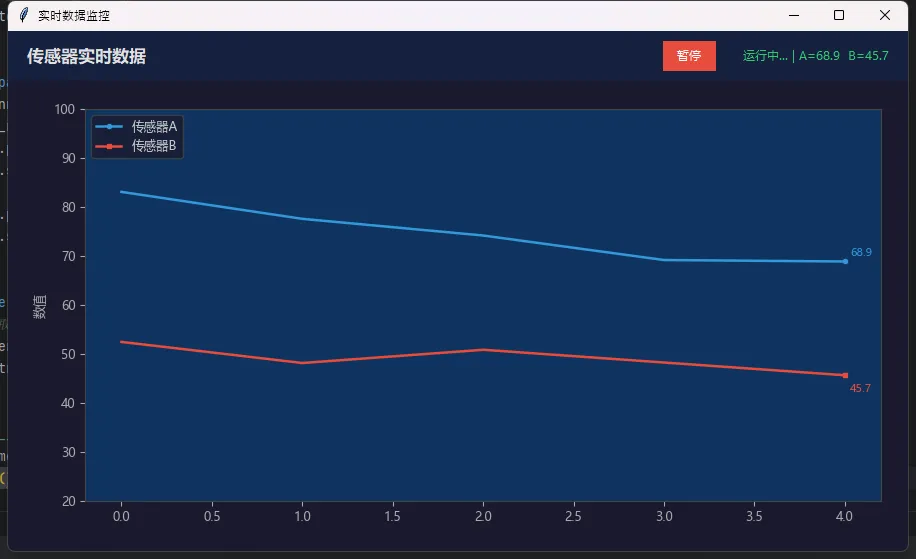

⚡ 方案二：动态实时刷新——让图表"活"起来
静态图表只是第一步。真正让报表系统有价值的，是数据能实时更新、图表跟着动。
实现动态刷新的核心是两个东西：ax.clear()清空上一帧的绘图内容，然后重新绘制新数据；再加上Tkinter的after()定时器驱动整个刷新循环。
python# 实时数据动态折线图
import tkinter as tk
from tkinter import ttk
import matplotlib
matplotlib.use("TkAgg")
from matplotlib.backends.backend_tkagg import FigureCanvasTkAgg
from matplotlib.figure import Figure
import matplotlib.pyplot as plt
import random
import collections
plt.rcParams["font.sans-serif"] = ["Microsoft YaHei"]
plt.rcParams["axes.unicode_minus"] = False
REFRESH_INTERVAL = 1000 # 刷新间隔，单位毫秒
MAX_POINTS = 30 # 折线图最多保留的数据点数
class RealtimeLineChart(tk.Tk):
"""
实时折线图演示。
模拟两路传感器数据，每秒刷新一次图表。
deque自动丢弃超出长度的旧数据，无需手动截断。
"""
def __init__(self):
super().__init__()
self.title("实时数据监控")
self.geometry("900x520")
self.configure(bg="#1a1a2e")
# 用deque存储滚动数据，maxlen控制窗口大小
self.data_a = collections.deque(maxlen=MAX_POINTS)
self.data_b = collections.deque(maxlen=MAX_POINTS)
self.time_axis = collections.deque(maxlen=MAX_POINTS)
self._tick = 0
self._running = True
self._build_ui()
self._schedule_refresh()
# 窗口关闭时停止刷新
self.protocol("WM_DELETE_WINDOW", self._on_close)
def _build_ui(self):
# 顶部控制栏
ctrl = tk.Frame(self, bg="#16213e", height=50)
ctrl.pack(fill="x")
ctrl.pack_propagate(False)
tk.Label(ctrl, text="传感器实时数据",
font=("微软雅黑", 13, "bold"),
bg="#16213e", fg="#e0e0e0").pack(side="left", padx=16, pady=14)
self.status_var = tk.StringVar(value="运行中...")
tk.Label(ctrl, textvariable=self.status_var,
font=("微软雅黑", 9),
bg="#16213e", fg="#2ecc71").pack(side="right", padx=16)
# 暂停/继续按钮
self.pause_btn = tk.Button(
ctrl, text="暂停",
font=("微软雅黑", 9),
bg="#e74c3c", fg="white",
relief="flat", padx=10, pady=4,
command=self._toggle_pause
)
self.pause_btn.pack(side="right", padx=8, pady=10)
# 图表区域
chart_frame = tk.Frame(self, bg="#1a1a2e")
chart_frame.pack(fill="both", expand=True, padx=12, pady=(8, 12))
self.fig = Figure(figsize=(9, 4.2), dpi=100, facecolor="#1a1a2e")
self.ax = self.fig.add_subplot(111)
self._style_axes()
self.canvas = FigureCanvasTkAgg(self.fig, master=chart_frame)
self.canvas.draw()
self.canvas.get_tk_widget().pack(fill="both", expand=True)
def _style_axes(self):
"""统一设置暗色主题坐标轴样式"""
self.ax.set_facecolor("#0f3460")
self.ax.tick_params(colors="#aaaaaa", labelsize=9)
for spine in self.ax.spines.values():
spine.set_color("#444444")
self.ax.yaxis.label.set_color("#aaaaaa")
self.ax.xaxis.label.set_color("#aaaaaa")
def _generate_data(self):
"""模拟传感器数据（实际项目替换为串口/网络读取）"""
base_a = 60 + 20 * abs(self._tick % 20 - 10) / 10
base_b = 45 + 15 * abs((self._tick + 5) % 20 - 10) / 10
return (
round(base_a + random.uniform(-5, 5), 1),
round(base_b + random.uniform(-3, 3), 1)
)
def _refresh_chart(self):
"""核心刷新逻辑：更新数据 → 清空旧图 → 重绘"""
val_a, val_b = self._generate_data()
self.data_a.append(val_a)
self.data_b.append(val_b)
self.time_axis.append(self._tick)
self._tick += 1
# 清空并重绘——比每次创建新Figure开销小得多
self.ax.clear()
self._style_axes()
t = list(self.time_axis)
self.ax.plot(t, list(self.data_a),
color="#3498db", linewidth=1.8,
label="传感器A", marker="o",
markersize=3, markevery=[-1])
self.ax.plot(t, list(self.data_b),
color="#e74c3c", linewidth=1.8,
label="传感器B", marker="s",
markersize=3, markevery=[-1])
# 最新值标注
if self.data_a:
self.ax.annotate(
f"{self.data_a[-1]}",
xy=(t[-1], self.data_a[-1]),
xytext=(4, 4), textcoords="offset points",
color="#3498db", fontsize=8
)
if self.data_b:
self.ax.annotate(
f"{self.data_b[-1]}",
xy=(t[-1], self.data_b[-1]),
xytext=(4, -12), textcoords="offset points",
color="#e74c3c", fontsize=8
)
self.ax.set_ylabel("数值", fontsize=9)
self.ax.set_ylim(20, 100)
legend = self.ax.legend(fontsize=9, loc="upper left",
facecolor="#1a1a2e", edgecolor="#444")
for text in legend.get_texts():
text.set_color("#cccccc")
self.fig.tight_layout()
self.canvas.draw()
self.status_var.set(
f"运行中... | A={self.data_a[-1] if self.data_a else '--'} "
f"B={self.data_b[-1] if self.data_b else '--'}"
)
def _schedule_refresh(self):
"""用after循环驱动刷新，比Thread更安全"""
if self._running:
self._refresh_chart()
self._after_id = self.after(REFRESH_INTERVAL, self._schedule_refresh)
def _toggle_pause(self):
self._running = not self._running
if self._running:
self.pause_btn.config(text="暂停", bg="#e74c3c")
self.status_var.set("运行中...")
else:
self.pause_btn.config(text="继续", bg="#2ecc71")
self.status_var.set("已暂停")
def _on_close(self):
"""关闭前取消定时器，避免after回调访问已销毁的组件"""
self.after_cancel(self._after_id)
self.destroy()
if __name__ == "__main__":
app = RealtimeLineChart()
app.mainloop()
这里有个设计决策值得说一下：为什么用after()而不是开一个Thread来刷新？
因为Tkinter的UI操作不是线程安全的。在子线程里调用canvas.draw()，轻则图表闪烁，重则触发RuntimeError甚至程序崩溃。after()是在主线程的事件循环里调度回调，天然安全，而且对于秒级刷新的场景，性能完全够用。
另一个细节：_on_close里要先after_cancel再destroy。如果直接关窗口，after的回调可能还在队列里，等主循环处理时发现窗口已经没了，就会抛异常。这个坑很隐蔽，测试阶段不一定复现，但用户那边偶尔会报错。

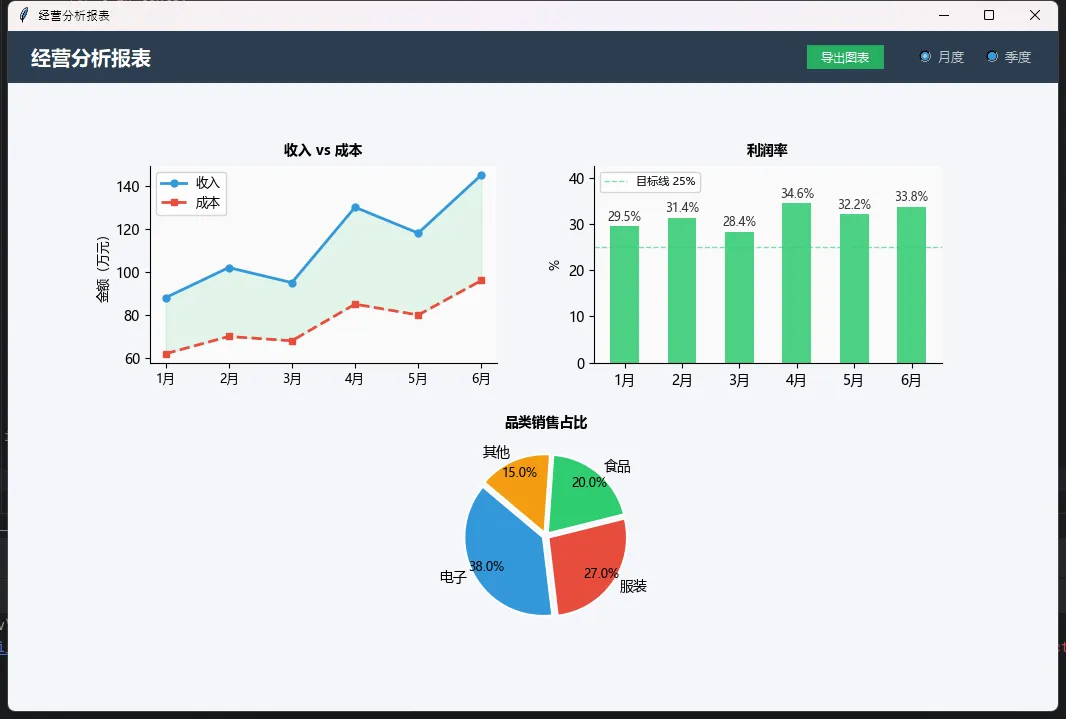

📈 方案三：多图表联动报表页
实际的报表系统，往往不止一张图。多个图表共享同一份数据源，切换时间范围，所有图表同步更新——这才是真正的报表联动。
python# 多图表联动报表
import tkinter as tk
from tkinter import ttk
import matplotlib
matplotlib.use("TkAgg")
from matplotlib.backends.backend_tkagg import FigureCanvasTkAgg
from matplotlib.figure import Figure
import matplotlib.pyplot as plt
import matplotlib.gridspec as gridspec
plt.rcParams["font.sans-serif"] = ["Microsoft YaHei"]
plt.rcParams["axes.unicode_minus"] = False
# 模拟报表数据源
REPORT_DATA = {
"月度": {
"labels": ["1月", "2月", "3月", "4月", "5月", "6月"],
"revenue": [88, 102, 95, 130, 118, 145],
"cost": [62, 70, 68, 85, 80, 96],
"category": {"电子": 38, "服装": 27, "食品": 20, "其他": 15},
},
"季度": {
"labels": ["Q1", "Q2", "Q3", "Q4"],
"revenue": [285, 393, 412, 468],
"cost": [200, 265, 280, 310],
"category": {"电子": 42, "服装": 25, "食品": 18, "其他": 15},
},
}
class MultiChartReport(tk.Tk):
"""
多图表联动报表。
左上：收入/成本折线对比；右上：利润率柱状图；下方：品类占比饼图。
切换时间维度时，三张图同步刷新。
"""
def __init__(self):
super().__init__()
self.title("经营分析报表")
self.geometry("1050x680")
self.configure(bg="#f4f6f9")
self.current_period = tk.StringVar(value="月度")
self._build_ui()
self._render_all()
def _build_ui(self):
# 顶部控制栏
header = tk.Frame(self, bg="#2c3e50", height=52)
header.pack(fill="x")
header.pack_propagate(False)
tk.Label(header, text="经营分析报表",
font=("微软雅黑", 15, "bold"),
bg="#2c3e50", fg="white").pack(side="left", padx=20, pady=14)
# 时间维度切换
seg_frame = tk.Frame(header, bg="#2c3e50")
seg_frame.pack(side="right", padx=16, pady=12)
for period in ["月度", "季度"]:
rb = tk.Radiobutton(
seg_frame, text=period,
variable=self.current_period, value=period,
font=("微软雅黑", 10),
bg="#2c3e50", fg="#bdc3c7",
selectcolor="#3498db",
activebackground="#2c3e50",
activeforeground="white",
command=self._render_all
)
rb.pack(side="left", padx=6)
# 导出按钮
tk.Button(
header, text="导出图表",
font=("微软雅黑", 9),
bg="#27ae60", fg="white",
relief="flat", padx=10, pady=3,
command=self._export_chart
).pack(side="right", padx=(0, 8), pady=14)
# 图表容器
self.chart_frame = tk.Frame(self, bg="#f4f6f9")
self.chart_frame.pack(fill="both", expand=True, padx=14, pady=10)
# 创建Figure（用GridSpec划分三个子图区域）
self.fig = Figure(figsize=(10.5, 6), dpi=100, facecolor="#f4f6f9")
gs = gridspec.GridSpec(2, 2, figure=self.fig,
hspace=0.38, wspace=0.28)
self.ax_line = self.fig.add_subplot(gs[0, 0]) # 左上：折线
self.ax_bar = self.fig.add_subplot(gs[0, 1]) # 右上：柱状
self.ax_pie = self.fig.add_subplot(gs[1, :]) # 下方：饼图（跨两列）
self.canvas = FigureCanvasTkAgg(self.fig, master=self.chart_frame)
self.canvas.draw()
self.canvas.get_tk_widget().pack(fill="both", expand=True)
def _render_all(self):
"""根据当前选择的时间维度，刷新全部子图"""
period = self.current_period.get()
data = REPORT_DATA[period]
for ax in [self.ax_line, self.ax_bar, self.ax_pie]:
ax.clear()
self._draw_line(data)
self._draw_bar(data)
self._draw_pie(data)
self.fig.tight_layout(pad=2.0)
self.canvas.draw()
def _draw_line(self, data: dict):
"""收入 vs 成本折线对比图"""
ax = self.ax_line
labels = data["labels"]
x = range(len(labels))
ax.plot(x, data["revenue"], color="#3498db", linewidth=2,
marker="o", markersize=5, label="收入")
ax.plot(x, data["cost"], color="#e74c3c", linewidth=2,
marker="s", markersize=5, label="成本", linestyle="--")
# 填充收入与成本之间的利润区域
ax.fill_between(x, data["revenue"], data["cost"],
alpha=0.12, color="#2ecc71")
ax.set_xticks(list(x))
ax.set_xticklabels(labels, fontsize=9)
ax.set_title("收入 vs 成本", fontsize=10, fontweight="bold", pad=8)
ax.set_ylabel("金额（万元）", fontsize=9)
ax.legend(fontsize=9)
ax.set_facecolor("#fafafa")
ax.spines["top"].set_visible(False)
ax.spines["right"].set_visible(False)
def _draw_bar(self, data: dict):
"""利润率柱状图"""
ax = self.ax_bar
labels = data["labels"]
profit_rate = [
round((r - c) / r * 100, 1)
for r, c in zip(data["revenue"], data["cost"])
]
colors = ["#2ecc71" if p >= 25 else "#f39c12" if p >= 20 else "#e74c3c"
for p in profit_rate]
bars = ax.bar(labels, profit_rate, color=colors, alpha=0.85, width=0.5)
for bar, val in zip(bars, profit_rate):
ax.text(bar.get_x() + bar.get_width() / 2,
bar.get_height() + 0.5,
f"{val}%", ha="center", va="bottom",
fontsize=8.5, color="#333")
ax.axhline(y=25, color="#2ecc71", linestyle="--",
linewidth=1, alpha=0.6, label="目标线 25%")
ax.set_title("利润率", fontsize=10, fontweight="bold", pad=8)
ax.set_ylabel("%", fontsize=9)
ax.set_ylim(0, max(profit_rate) + 8)
ax.legend(fontsize=8)
ax.set_facecolor("#fafafa")
ax.spines["top"].set_visible(False)
ax.spines["right"].set_visible(False)
def _draw_pie(self, data: dict):
"""品类销售占比饼图"""
ax = self.ax_pie
cat = data["category"]
labels = list(cat.keys())
sizes = list(cat.values())
colors = ["#3498db", "#e74c3c", "#2ecc71", "#f39c12"]
explode = [0.04] * len(labels)
wedges, texts, autotexts = ax.pie(
sizes, labels=labels, colors=colors,
explode=explode, autopct="%1.1f%%",
startangle=140, pctdistance=0.82,
wedgeprops={"linewidth": 1.5, "edgecolor": "white"}
)
for at in autotexts:
at.set_fontsize(9)
for t in texts:
t.set_fontsize(10)
ax.set_title("品类销售占比", fontsize=10, fontweight="bold", pad=8)
def _export_chart(self):
"""将当前图表导出为PNG文件"""
from tkinter import filedialog
path = filedialog.asksaveasfilename(
defaultextension=".png",
filetypes=[("PNG图片", "*.png"), ("所有文件", "*.*")],
initialfile=f"报表_{self.current_period.get()}.png"
)
if path:
self.fig.savefig(path, dpi=150, bbox_inches="tight",
facecolor=self.fig.get_facecolor())
tk.messagebox.showinfo("导出成功", f"图表已保存至：\n{path}")
if __name__ == "__main__":
app = MultiChartReport()
app.mainloop()
这套多图表方案里，GridSpec是个很顺手的工具——比add_subplot(行, 列, 编号)的方式灵活得多，可以让某个子图跨越多列（比如这里的饼图用gs[1, :]横跨整行），实现不规则的布局。
导出功能用的是fig.savefig()，注意要传facecolor=self.fig.get_facecolor()，否则导出的图片背景会变成白色，和程序里看到的颜色对不上。
💡 几个绕不开的性能细节
ax.clear()还是重建Figure？ 对于动态刷新场景，ax.clear()加重绘比每次Figure()重建快得多——后者涉及完整的对象初始化，在1秒刷新间隔下感觉不明显，但如果刷新频率提到200ms以下，卡顿就很明显了。
canvas.draw()还是canvas.draw_idle()？ draw_idle()会把重绘请求加入Tkinter的事件队列，在队列空闲时才执行，适合高频刷新场景（能自动合并多次重绘请求）；draw()是立即同步执行。秒级刷新用哪个差别不大，但如果你在做100ms以下的高频图表，换成draw_idle()能明显减少CPU占用。
中文字体的另一个坑：tight_layout()有时候会把中文标题裁掉一截，尤其是标题里有汉字的情况。解决方法是给tight_layout加pad参数：fig.tight_layout(pad=2.0)，留出足够的边距。
📦 写在最后
三套方案，覆盖了Tkinter报表图表的三个典型场景：
静态嵌入适合数据固定的展示型报表；动态刷新适合设备监控、数据采集这类需要实时更新的场景；多图表联动则是完整报表系统的标准形态，切换维度、导出图片，该有的都有。
核心思路始终是那一条：Figure管数据和样式，FigureCanvasTkAgg负责渲染，after()驱动刷新循环，三者各司其职。
如果你在实际项目里遇到过图表刷新卡顿、中文乱码、导出颜色偏差这类问题，欢迎在评论区聊聊你的解决思路。
相关技术标签：#Python #Tkinter #Matplotlib #数据可视化 #报表开发
本文作者:技术老小子
本文链接:
版权声明:本博客所有文章除特别声明外，均采用 BY-NC-SA 许可协议。转载请注明出处！
目录
