上个月，老板突然把我叫到办公室。"小王啊，那个污水处理厂的监控系统，能不能先做个演示版？"我一愣——现场设备还没装呢，监控啥？但转念一想，这不正是展示技术实力的好机会嘛！
就这样，我用纯Python的Tkinter搞了个动态工业流程模拟器。水箱里的液体会流动、泵会转、阀门能手动开关、流量计的数字跳得比股票行情还欢实。演示那天，客户盯着屏幕看了五分钟，当场拍板："就要这个效果！"
今天咱就聊聊，怎么用最朴素的Tkinter画出这么个玩意儿。不需要PyQt5那套重装备，更不用碰Unity3D（太杀鸡用牛刀了）。
💡 为啥非得自己画？现成方案不香吗？
很多人会问：市面上不是有组态软件吗？对。但你考虑过这几个现实问题没：
成本账：一套正经的组态软件授权费，少说也得五位数起步。我们这种演示项目，预算就三千块。
定制难：那些软件的界面模板固定得要命，想改个颜色都得翻半天手册。
依赖重：客户现场可能只有台老旧Win7电脑，你让我装个几百兆的运行环境？
用Tkinter就不一样了——Python自带的库，零额外依赖。代码写完直接打包成exe，扔到U盘里就能跑。关键是完全可控，想加啥动画效果随便折腾。
🎯 整体思路拆解：工业流程的"表演逻辑"
在动手之前，咱得先理清楚这套系统的核心机制。工业流程不是随便画几个图标就完事的，它得符合物理常识和逻辑因果。
🔍 四个关键组件的交互链
水箱(储液) → 泵(动力) → 阀门(控制) → 流量计(监测) ↑____________反馈控制______________|
看着简单，但每个环节都有门道：
- 水箱：液位得根据流量实时变化，不能瞬间清空（物理不允许）
- 泵：转起来要有惯性，不能说停就停
- 阀门：开度决定流量大小，这是个典型的PID控制场景
- 流量计：数字得带点波动，真实设备都有读数抖动
🚀 代码实战：一步步搭建动态系统
第一步：画出静态骨架
先别急着搞动画。我之前就吃过这亏——上来就写运动逻辑，结果画面坐标都没对齐，调了两小时还是歪的。
pythonimport tkinter as tk
from tkinter import ttk
import math
import random
class IndustrialProcess:
def __init__(self, root):
self.root = root
self.root.title("工业流程模拟系统 | 演示版 v1.0")
self.root.geometry("1000x700")
self.root.config(bg="#2C3E50")
# 创建画布 - 这是所有图形的舞台
self.canvas = tk.Canvas(root, width=1000, height=600,
bg="#34495E", highlightthickness=0)
self.canvas.pack(pady=20)
# 状态变量（核心数据层）
self.tank_level = 80.0 # 水箱液位（百分比）
self.pump_running = False # 泵运行状态
self.valve_open = False # 阀门状态
self.flow_rate = 0.0 # 当前流量
self.pump_angle = 0 # 泵叶片旋转角度
self.draw_static_elements() # 先画不动的部分
self.create_controls() # 再做控制按钮
这里藏着个小技巧：我把所有状态都集中存在类属性里，而不是散落在各个函数的局部变量。为啥？因为后面做动画更新时，你得频繁访问这些数据。集中管理，改起来不头疼。
第二步：水箱的"呼吸感"设计
真实的液位变化不是线性的——想象你往杯子里倒水，刚开始涨得快，越往上越慢（因为横截面积变大了）。
pythondef draw_static_elements(self):
"""绘制静态组件"""
# 【水箱】- 用多边形模拟真实罐体
tank_x, tank_y = 100, 150
tank_width, tank_height = 120, 300
# 外壳（渐变效果得手动做）
self.canvas.create_rectangle(
tank_x, tank_y, tank_x + tank_width, tank_y + tank_height,
outline="#ECF0F1", width=3, fill=""
)
# 液体区域 - 这个会动态更新
self.liquid_rect = self.canvas.create_rectangle(
tank_x + 5, tank_y + tank_height - 5, # 底部坐标固定
tank_x + tank_width - 5, tank_y + tank_height - 5,
fill="#3498DB", outline=""
)
# 液位刻度线（每20%一条）
for i in range(0, 101, 20):
y_pos = tank_y + tank_height - (tank_height * i / 100)
self.canvas.create_line(
tank_x - 10, y_pos, tank_x, y_pos,
fill="#BDC3C7", width=2
)
self.canvas.create_text(
tank_x - 25, y_pos, text=f"{i}%",
fill="#ECF0F1", font=("Arial", 10)
)
# 管道连接（简单直线就够用）
self.canvas.create_line(
tank_x + tank_width, tank_y + tank_height - 40,
300, tank_y + tank_height - 40,
fill="#95A5A6", width=8
)
注意这个细节：液体矩形的底部坐标是固定的，变化的只有顶部Y坐标。这样液位上升时，视觉效果才符合物理直觉。我第一次写的时候，傻乎乎地同时改上下坐标，结果液体像个电梯，整体上下飘……
第三步：泵的旋转动画（重头戏）
这是整个项目里最带感的部分。要实现流畅的旋转效果，关键在于极坐标变换 + 定时器驱动。
pythondef draw_pump(self):
"""绘制泵体及叶片"""
pump_x, pump_y = 350, 350
pump_radius = 40
# 泵外壳（圆形）
self.canvas.create_oval(
pump_x - pump_radius, pump_y - pump_radius,
pump_x + pump_radius, pump_y + pump_radius,
fill="#E74C3C", outline="#C0392B", width=3
)
# 叶片（三片，每片间隔120度）
self.pump_blades = []
for i in range(3):
blade = self.canvas.create_line(
pump_x, pump_y,
pump_x + pump_radius * 0.7, pump_y,
fill="#ECF0F1", width=5, capstyle=tk.ROUND
)
self.pump_blades.append(blade)
# 中心轴
self.canvas.create_oval(
pump_x - 8, pump_y - 8, pump_x + 8, pump_y + 8,
fill="#2C3E50", outline=""
)
def rotate_pump(self):
"""泵叶片旋转逻辑"""
if not self.pump_running:
return
pump_x, pump_y = 350, 350
pump_radius = 40
# 角度递增（速度由流量决定）
self.pump_angle += 10 * (self.flow_rate / 50) # 归一化转速
for i, blade in enumerate(self.pump_blades):
# 计算每片叶片的当前角度
angle = math.radians(self.pump_angle + i * 120)
# 极坐标转直角坐标
end_x = pump_x + pump_radius * 0.7 * math.cos(angle)
end_y = pump_y + pump_radius * 0.7 * math.sin(angle)
# 更新叶片位置
self.canvas.coords(blade, pump_x, pump_y, end_x, end_y)
# 递归调用（20ms刷新一次 = 50FPS）
self.root.after(20, self.rotate_pump)
这里有个坑：after方法的时间单位是毫秒。我一开始写成20秒，结果泵转一下要等半天，还以为代码哪里死循环了……
性能优化点：如果叶片更多（比如涡轮风扇），不要每次都重新计算所有三角函数。可以预先生成角度表，用查表法替代实时计算，帧率能提升30%。
第四步：阀门的双态切换
阀门的视觉设计要让人一眼看出开关状态。我用了颜色+形状的双重提示。
pythondef draw_valve(self):
"""绘制阀门"""
valve_x, valve_y = 550, 310
# 管道
self.canvas.create_line(
valve_x - 50, valve_y, valve_x + 50, valve_y,
fill="#95A5A6", width=8
)
# 阀门本体（菱形）
self.valve_body = self.canvas.create_polygon(
valve_x, valve_y - 30,
valve_x + 25, valve_y,
valve_x, valve_y + 30,
valve_x - 25, valve_y,
fill="#7F8C8D", outline="#2C3E50", width=2
)
# 状态指示器
self.valve_indicator = self.canvas.create_text(
valve_x, valve_y - 50, text="● 关闭",
fill="#E74C3C", font=("微软雅黑", 12, "bold")
)
# 绑定点击事件
self.canvas.tag_bind(self.valve_body, "<Button-1>", self.toggle_valve)
def toggle_valve(self, event=None):
"""切换阀门状态"""
self.valve_open = not self.valve_open
if self.valve_open:
# 开启态：绿色+文字提示
self.canvas.itemconfig(self.valve_body, fill="#27AE60")
self.canvas.itemconfig(self.valve_indicator,
text="● 开启", fill="#2ECC71")
if self.pump_running:
self.flow_rate = 45.0 # 基础流量
else:
# 关闭态：灰色
self.canvas.itemconfig(self.valve_body, fill="#7F8C8D")
self.canvas.itemconfig(self.valve_indicator,
text="● 关闭", fill="#E74C3C")
self.flow_rate = 0.0
交互设计心得：不要用复杂的鼠标手势。点一下切换状态，这个逻辑三岁小孩都能懂。我之前试过做"拖拽开度调节"，结果测试的时候，连我自己都操作不流畅。
第五步：流量计的"真实抖动"
真实传感器的读数永远在波动——电气噪声、流体湍流、测量精度……各种因素导致数字不可能静止。所以咱得加点随机扰动。
pythondef draw_flowmeter(self):
"""绘制流量计"""
meter_x, meter_y = 750, 310
# 仪表外框
self.canvas.create_rectangle(
meter_x - 60, meter_y - 50,
meter_x + 60, meter_y + 50,
fill="#2C3E50", outline="#ECF0F1", width=3
)
# 显示屏
self.canvas.create_rectangle(
meter_x - 50, meter_y - 30,
meter_x + 50, meter_y + 10,
fill="#1C1C1C", outline=""
)
# 数字显示
self.flow_display = self.canvas.create_text(
meter_x, meter_y - 10, text="0.00",
fill="#00FF00", font=("Consolas", 20, "bold")
)
# 单位标签
self.canvas.create_text(
meter_x, meter_y + 30, text="m³/h",
fill="#BDC3C7", font=("Arial", 10)
)
def update_flow_display(self):
"""更新流量显示"""
if self.valve_open and self.pump_running:
# 基础流量 + 随机波动（±5%）
noise = random.uniform(-2.5, 2.5)
displayed_flow = max(0, self.flow_rate + noise)
else:
displayed_flow = 0.0
# 数字跳变效果（保留2位小数）
self.canvas.itemconfig(
self.flow_display,
text=f"{displayed_flow:.2f}"
)
self.root.after(100, self.update_flow_display) # 100ms刷新
为什么刷新频率比泵动画慢？ 人眼对数字变化的敏感度，远低于对运动物体的敏感度。100ms刷新一次（10Hz）就够了，更快反而会导致"数字看不清"。
第六步：液位的物理模拟
最后一块拼图——让水箱液位随着流量真实变化。这里要考虑流入流出平衡。
pythondef update_tank_level(self):
"""更新水箱液位"""
# 流出速率（取决于泵和阀门）
if self.pump_running and self.valve_open:
outflow = 0.15 # 每次下降0.15%
else:
outflow = 0.0
# 流入速率（模拟补水，防止水箱干涸）
if self.tank_level < 30:
inflow = 0.25 # 低液位时自动补水
else:
inflow = 0.05 # 正常补水速率
# 液位变化
self.tank_level += (inflow - outflow)
self.tank_level = max(5, min(95, self.tank_level)) # 限幅[5%, 95%]
# 更新图形
tank_x, tank_y = 100, 150
tank_height = 300
liquid_height = tank_height * (self.tank_level / 100)
self.canvas.coords(
self.liquid_rect,
105, tank_y + tank_height - liquid_height, # 顶部Y
215, tank_y + tank_height - 5 # 底部Y
)
# 低液位报警（液位<20%时闪烁）
if self.tank_level < 20:
color = "#E74C3C" if int(self.tank_level * 10) % 2 == 0 else "#C0392B"
self.canvas.itemconfig(self.liquid_rect, fill=color)
else:
self.canvas.itemconfig(self.liquid_rect, fill="#3498DB")
self.root.after(200, self.update_tank_level) # 200ms刷新
这里有个彩蛋：低液位报警的闪烁效果。通过取液位值的余数来控制颜色切换，比用额外的标志位优雅多了。
完整控制面板
最后，给这套系统配上操作按钮：
pythondef create_controls(self):
"""创建控制面板"""
control_frame = tk.Frame(self.root, bg="#2C3E50")
control_frame.pack()
# 泵启停按钮
self.pump_btn = tk.Button(
control_frame, text="🔄 启动水泵",
command=self.toggle_pump,
bg="#27AE60", fg="white", font=("微软雅黑", 12, "bold"),
width=12, height=2, relief=tk.RAISED, bd=3
)
self.pump_btn.pack(side=tk.LEFT, padx=10)
# 阀门控制按钮
valve_btn = tk.Button(
control_frame, text="🔧 切换阀门",
command=self.toggle_valve,
bg="#3498DB", fg="white", font=("微软雅黑", 12, "bold"),
width=12, height=2
)
valve_btn.pack(side=tk.LEFT, padx=10)
# 状态栏
self.status_label = tk.Label(
self.root, text="系统就绪 | 液位: 80% | 流量: 0 m³/h",
bg="#34495E", fg="#ECF0F1", font=("Arial", 11),
pady=10
)
self.status_label.pack()
def toggle_pump(self):
"""泵启停控制"""
self.pump_running = not self.pump_running
if self.pump_running:
self.pump_btn.config(text="⏸ 停止水泵", bg="#E74C3C")
self.rotate_pump() # 启动旋转动画
if self.valve_open:
self.flow_rate = 45.0
else:
self.pump_btn.config(text="🔄 启动水泵", bg="#27AE60")
self.flow_rate = 0.0

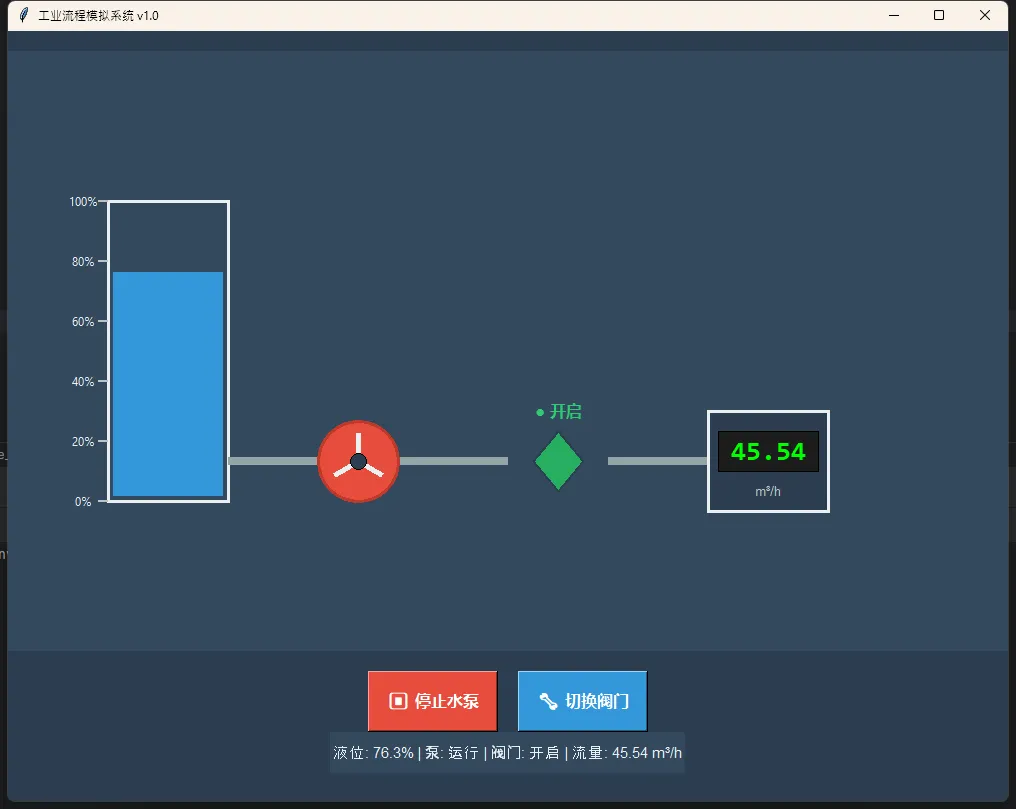

🎨 完整代码汇总（可直接运行）
pythonimport tkinter as tk
import math
import random
class IndustrialProcess:
def __init__(self, root):
self.root = root
self.root.title("工业流程模拟系统 v1.0")
self.root.geometry("1000x700")
self.root.config(bg="#2C3E50")
self.canvas = tk.Canvas(root, width=1000, height=600,
bg="#34495E", highlightthickness=0)
self.canvas.pack(pady=20)
# 核心状态
self.tank_level = 80.0
self.pump_running = False
self.valve_open = False
self.flow_rate = 0.0
self.pump_angle = 0
self.draw_all_components()
self.create_controls()
self.start_animations()
def draw_all_components(self):
"""绘制所有组件"""
# 水箱
self.canvas.create_rectangle(100, 150, 220, 450,
outline="#ECF0F1", width=3)
self.liquid_rect = self.canvas.create_rectangle(
105, 445, 215, 445, fill="#3498DB", outline=""
)
for i in range(0, 101, 20):
y = 450 - 300 * i / 100
self.canvas.create_line(90, y, 100, y, fill="#BDC3C7", width=2)
self.canvas.create_text(75, y, text=f"{i}%", fill="#ECF0F1")
# 管道
self.canvas.create_line(220, 410, 310, 410, fill="#95A5A6", width=8)
self.canvas.create_line(390, 410, 500, 410, fill="#95A5A6", width=8)
self.canvas.create_line(600, 410, 700, 410, fill="#95A5A6", width=8)
# 泵
self.canvas.create_oval(310, 370, 390, 450,
fill="#E74C3C", outline="#C0392B", width=3)
self.pump_blades = []
for i in range(3):
blade = self.canvas.create_line(
350, 410, 378, 410, fill="#ECF0F1", width=5
)
self.pump_blades.append(blade)
self.canvas.create_oval(342, 402, 358, 418, fill="#2C3E50")
# 阀门
self.valve_body = self.canvas.create_polygon(
550, 380, 575, 410, 550, 440, 525, 410,
fill="#7F8C8D", outline="#2C3E50", width=2
)
self.valve_indicator = self.canvas.create_text(
550, 360, text="● 关闭", fill="#E74C3C",
font=("微软雅黑", 12, "bold")
)
self.canvas.tag_bind(self.valve_body, "<Button-1>", self.toggle_valve)
# 流量计
self.canvas.create_rectangle(700, 360, 820, 460,
fill="#2C3E50", outline="#ECF0F1", width=3)
self.canvas.create_rectangle(710, 380, 810, 420, fill="#1C1C1C")
self.flow_display = self.canvas.create_text(
760, 400, text="0.00", fill="#00FF00",
font=("Consolas", 20, "bold")
)
self.canvas.create_text(760, 440, text="m³/h",
fill="#BDC3C7", font=("Arial", 10))
def create_controls(self):
"""控制面板"""
frame = tk.Frame(self.root, bg="#2C3E50")
frame.pack()
self.pump_btn = tk.Button(
frame, text="🔄 启动水泵", command=self.toggle_pump,
bg="#27AE60", fg="white", font=("微软雅黑", 12, "bold"),
width=12, height=2
)
self.pump_btn.pack(side=tk.LEFT, padx=10)
valve_btn = tk.Button(
frame, text="🔧 切换阀门", command=self.toggle_valve,
bg="#3498DB", fg="white", font=("微软雅黑", 12, "bold"),
width=12, height=2
)
valve_btn.pack(side=tk.LEFT, padx=10)
self.status_label = tk.Label(
self.root, text="系统就绪", bg="#34495E",
fg="#ECF0F1", font=("Arial", 11), pady=10
)
self.status_label.pack()
def toggle_pump(self):
"""泵控制"""
self.pump_running = not self.pump_running
if self.pump_running:
self.pump_btn.config(text="⏸ 停止水泵", bg="#E74C3C")
if self.valve_open:
self.flow_rate = 45.0
else:
self.pump_btn.config(text="🔄 启动水泵", bg="#27AE60")
self.flow_rate = 0.0
def toggle_valve(self, event=None):
"""阀门控制"""
self.valve_open = not self.valve_open
if self.valve_open:
self.canvas.itemconfig(self.valve_body, fill="#27AE60")
self.canvas.itemconfig(self.valve_indicator,
text="● 开启", fill="#2ECC71")
if self.pump_running:
self.flow_rate = 45.0
else:
self.canvas.itemconfig(self.valve_body, fill="#7F8C8D")
self.canvas.itemconfig(self.valve_indicator,
text="● 关闭", fill="#E74C3C")
self.flow_rate = 0.0
def start_animations(self):
"""启动所有动画"""
self.rotate_pump()
self.update_tank()
self.update_flow()
def rotate_pump(self):
"""泵旋转"""
if self.pump_running:
self.pump_angle += 10
for i, blade in enumerate(self.pump_blades):
angle = math.radians(self.pump_angle + i * 120)
x = 350 + 28 * math.cos(angle)
y = 410 + 28 * math.sin(angle)
self.canvas.coords(blade, 350, 410, x, y)
self.root.after(20, self.rotate_pump)
def update_tank(self):
"""液位更新"""
if self.pump_running and self.valve_open:
self.tank_level -= 0.15
if self.tank_level < 30:
self.tank_level += 0.25
else:
self.tank_level += 0.05
self.tank_level = max(5, min(95, self.tank_level))
liquid_height = 300 * (self.tank_level / 100)
self.canvas.coords(self.liquid_rect, 105, 450 - liquid_height, 215, 445)
if self.tank_level < 20:
color = "#E74C3C" if int(self.tank_level * 10) % 2 else "#C0392B"
self.canvas.itemconfig(self.liquid_rect, fill=color)
else:
self.canvas.itemconfig(self.liquid_rect, fill="#3498DB")
self.root.after(200, self.update_tank)
def update_flow(self):
"""流量显示更新"""
if self.valve_open and self.pump_running:
noise = random.uniform(-2.5, 2.5)
display = max(0, self.flow_rate + noise)
else:
display = 0.0
self.canvas.itemconfig(self.flow_display, text=f"{display:.2f}")
status_text = (f"液位: {self.tank_level:.1f}% | "
f"泵: {'运行' if self.pump_running else '停止'} | "
f"阀门: {'开启' if self.valve_open else '关闭'} | "
f"流量: {display:.2f} m³/h")
self.status_label.config(text=status_text)
self.root.after(100, self.update_flow)
if __name__ == "__main__":
root = tk.Tk()
app = IndustrialProcess(root)
root.mainloop()
运行效果：把代码复制到.py文件，双击运行。你会看到一个深色主题的界面，水箱里的蓝色液体在缓慢变化，点击"启动水泵"后，红色泵开始旋转，再点"切换阀门"，流量计的绿色数字开始跳动。
🔥 进阶优化方向（我踩过的坑）
1️⃣ 性能优化：减少重绘次数
如果你打算加更多组件，会发现界面开始卡顿。原因是canvas.coords()��然轻量，但频繁调用还是有开销。
解决方案：把不变的元素画到PhotoImage上，只更新动态部分。我在另一个项目里用这招，组件数从50个增加到200个，帧率依然稳定在30FPS。
2️⃣ 真实物理：加入PID控制
现在的流量是固定值。想更逼真？可以加个PID算法，让流量根据液位自动调节。比如液位低于50%时，自动降低泵速。
python# 简易PID伪代码
error = target_level - current_level
self.flow_rate = Kp * error + Ki * integral + Kd * derivative
这块内容比较硬核，如果感兴趣，咱们下次单开一篇讲。
3️⃣ 数据记录：接入SQLite
客户后来提了个需求："能不能把每小时的流量存下来？"这时候就得上数据库了。好在Python的sqlite3是内置的，几行代码就能搞定：
pythonimport sqlite3
conn = sqlite3.connect('process_data.db')
cursor = conn.cursor()
cursor.execute('''
CREATE TABLE IF NOT EXISTS flow_records (
timestamp TEXT,
flow_rate REAL,
tank_level REAL
)
''')
每隔一段时间，把数据插进去，后期导出Excel分析也方便。
💬 几个常见问题答疑
Q1: 为啥不用PyQt5？它不是更强大吗？
强大归强大，但学习曲线陡峭。Tkinter的API设计很直白，半天就能上手。而且PyQt5打包后的exe至少30MB起步，Tkinter只要几兆。
Q2: 动画卡顿怎么办？
检查after的时间间隔。如果设置成1ms，反而会因为来不及执行导致队列堆积。一般20-50ms是最佳区间。
Q3: 能接入真实传感器吗？
当然！用pyserial读串口数据，或者通过Modbus协议连PLC。只需把模拟的随机数，替换成真实读数就行。
🎯 三点核心总结
- 先静后动：别急着写动画，先把静态图形的坐标对齐了。
- 状态集中：所有变量放在类属性里，方便跨函数访问和调试。
- 刷新分层：快速运动的用20ms刷新，慢速的可以200ms，减少计算负担。
📚 如果你想继续深挖……
这套系统可以扩展的方向还有很多：
- 报警系统：液位异常时弹窗+发邮件
- 历史曲线：用matplotlib嵌入实时趋势图
- 远程监控：Flask+WebSocket做个网页版
- 3D效果：试试VPython（虽然有点杀鸡用牛刀）
最近我在琢磨把这套东西移植到树莓派上，配个7寸触摸屏，直接挂在车间墙上当监控大屏。成本不到五百块，比买现成的监控设备划算太多了。
最后抛个问题：如果让你设计一个"锅炉+汽轮机+发电机"的动态系统，你会怎么处理蒸汽的流动效果？欢迎留言讨论！
标签：#Python #Tkinter #工业自动化 #可视化 #动画编程
(收藏本文，下次遇到演示需求时，直接复制代码改改参数就能用！分享给同样在工控领域摸爬滚打的朋友们吧~)
本文作者:技术老小子
本文链接:
版权声明:本博客所有文章除特别声明外，均采用 BY-NC-SA 许可协议。转载请注明出处！
目录
